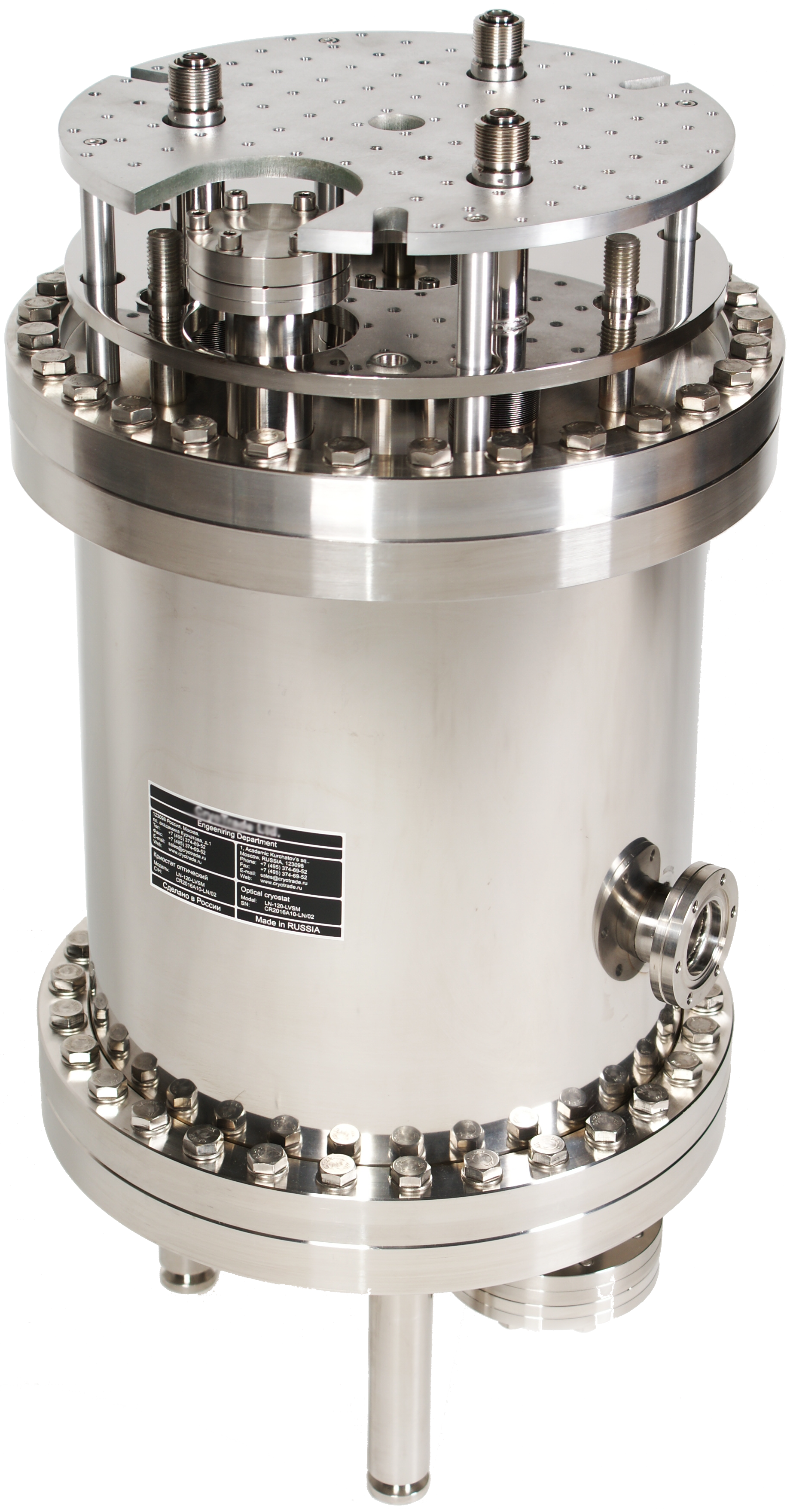

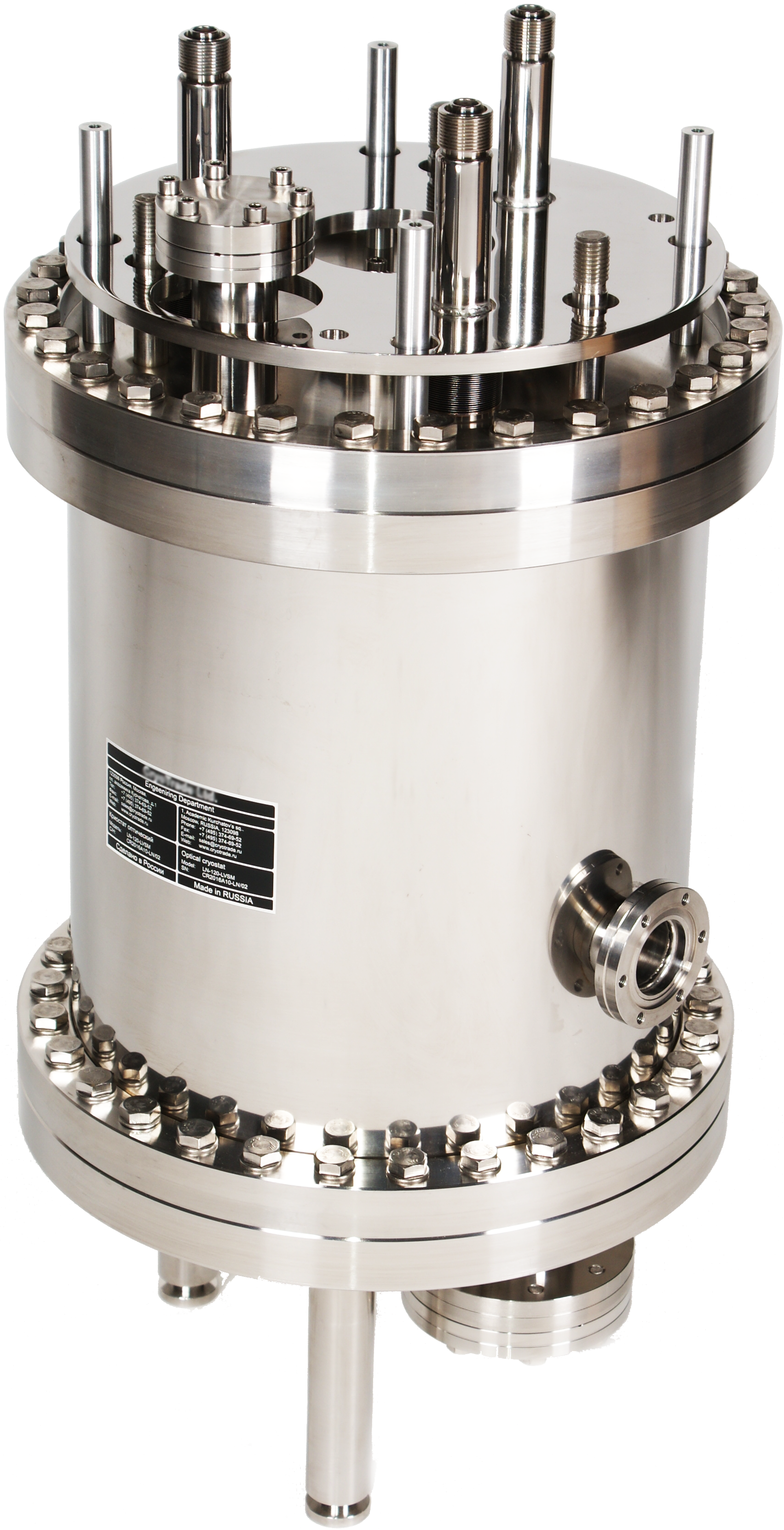

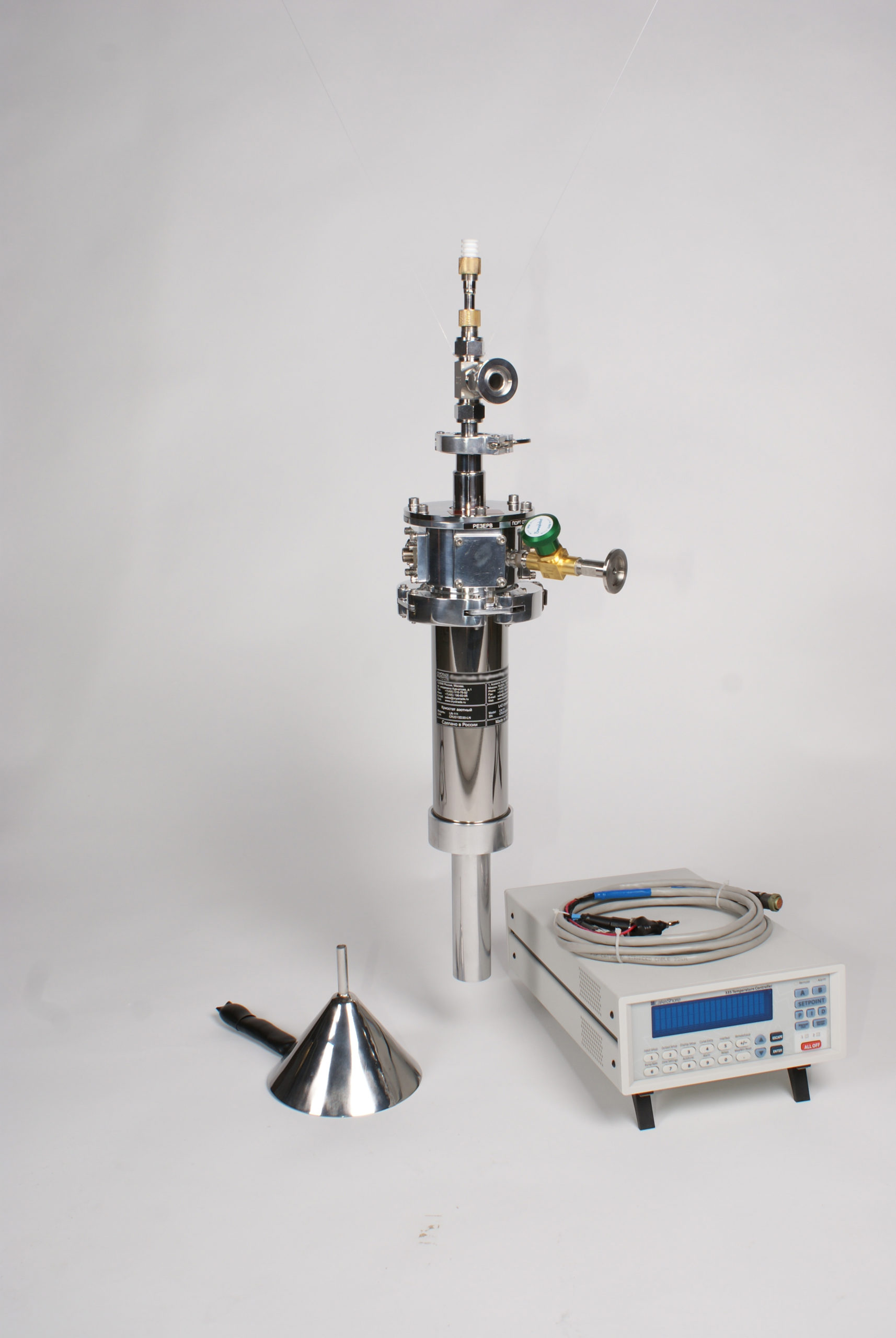

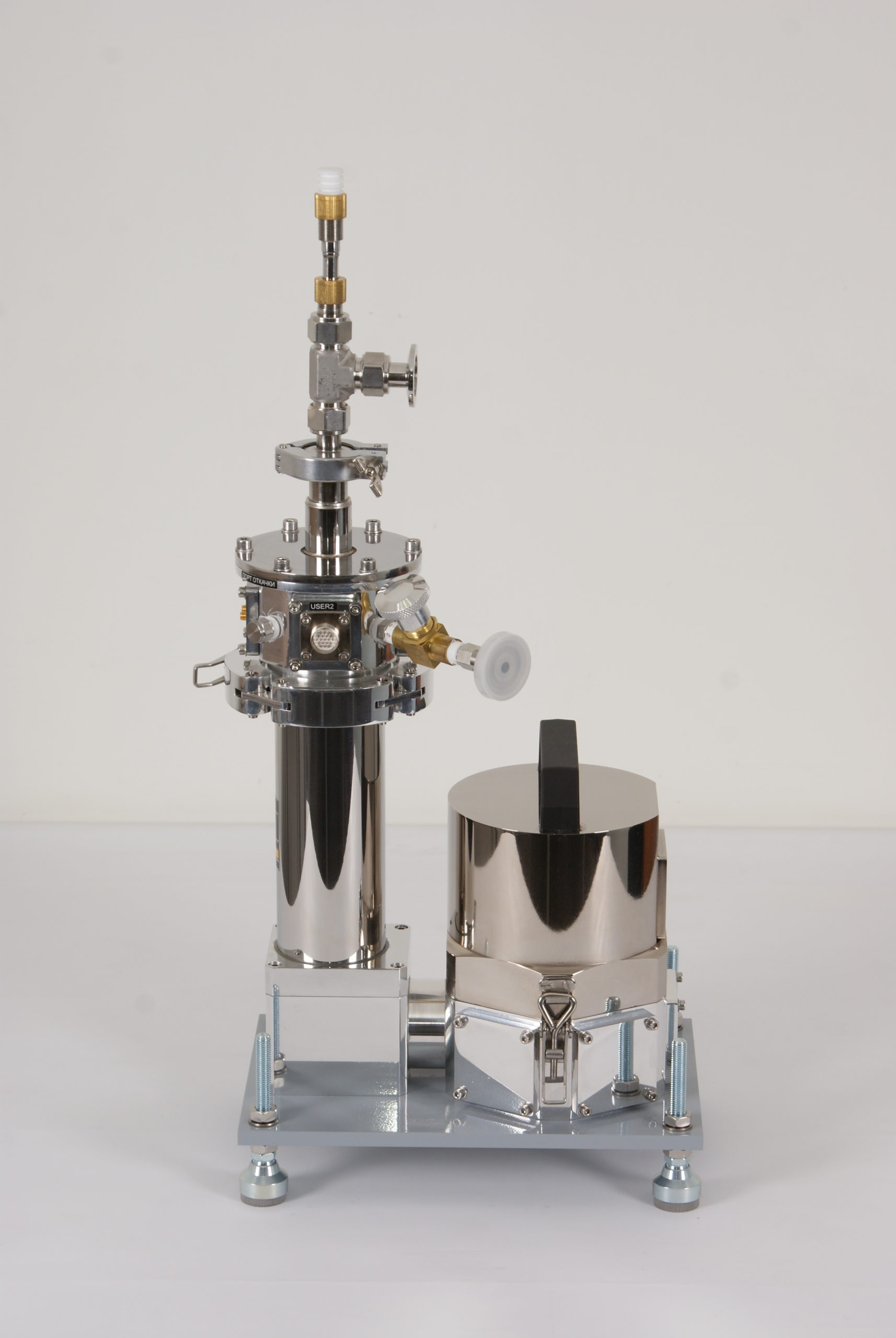

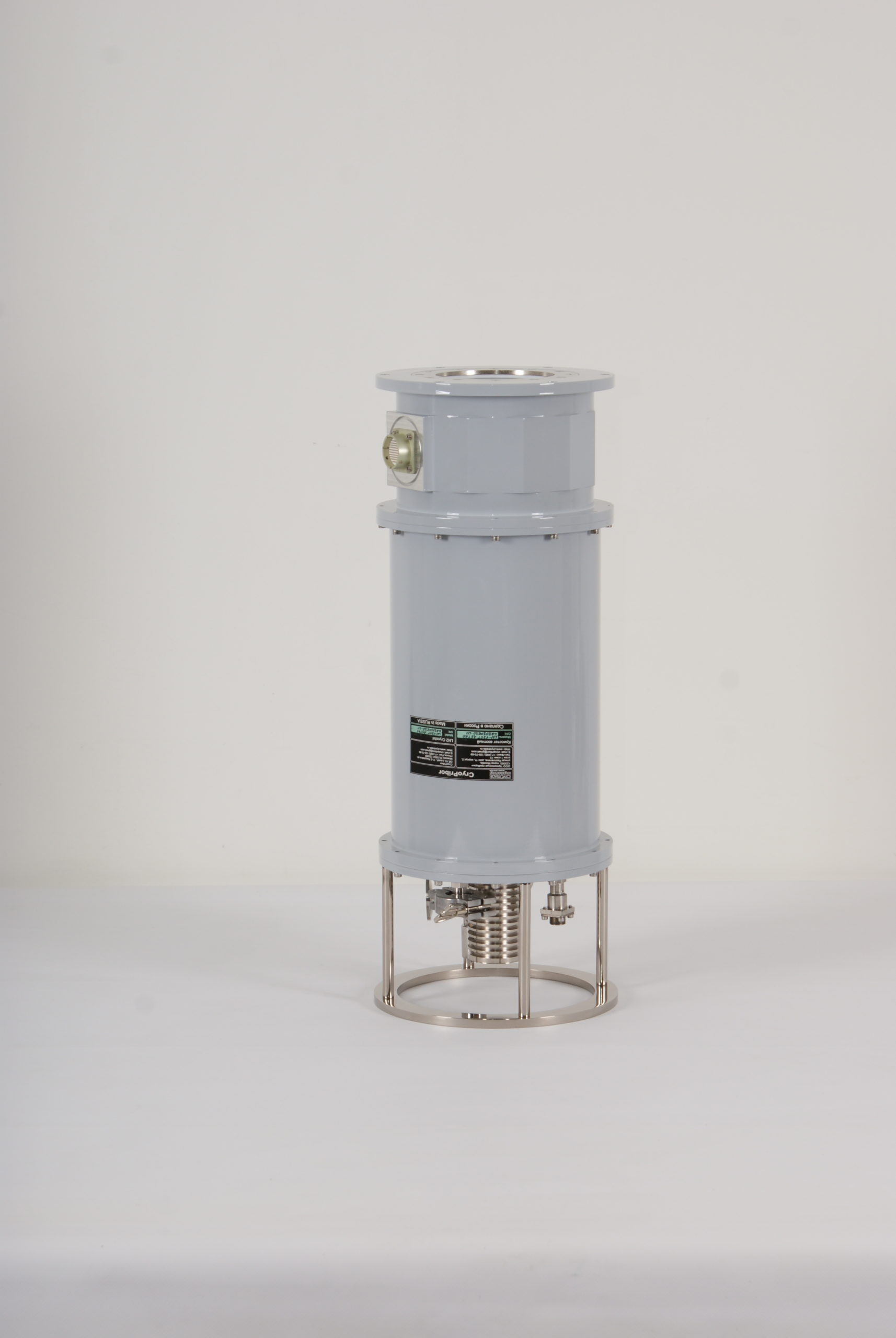

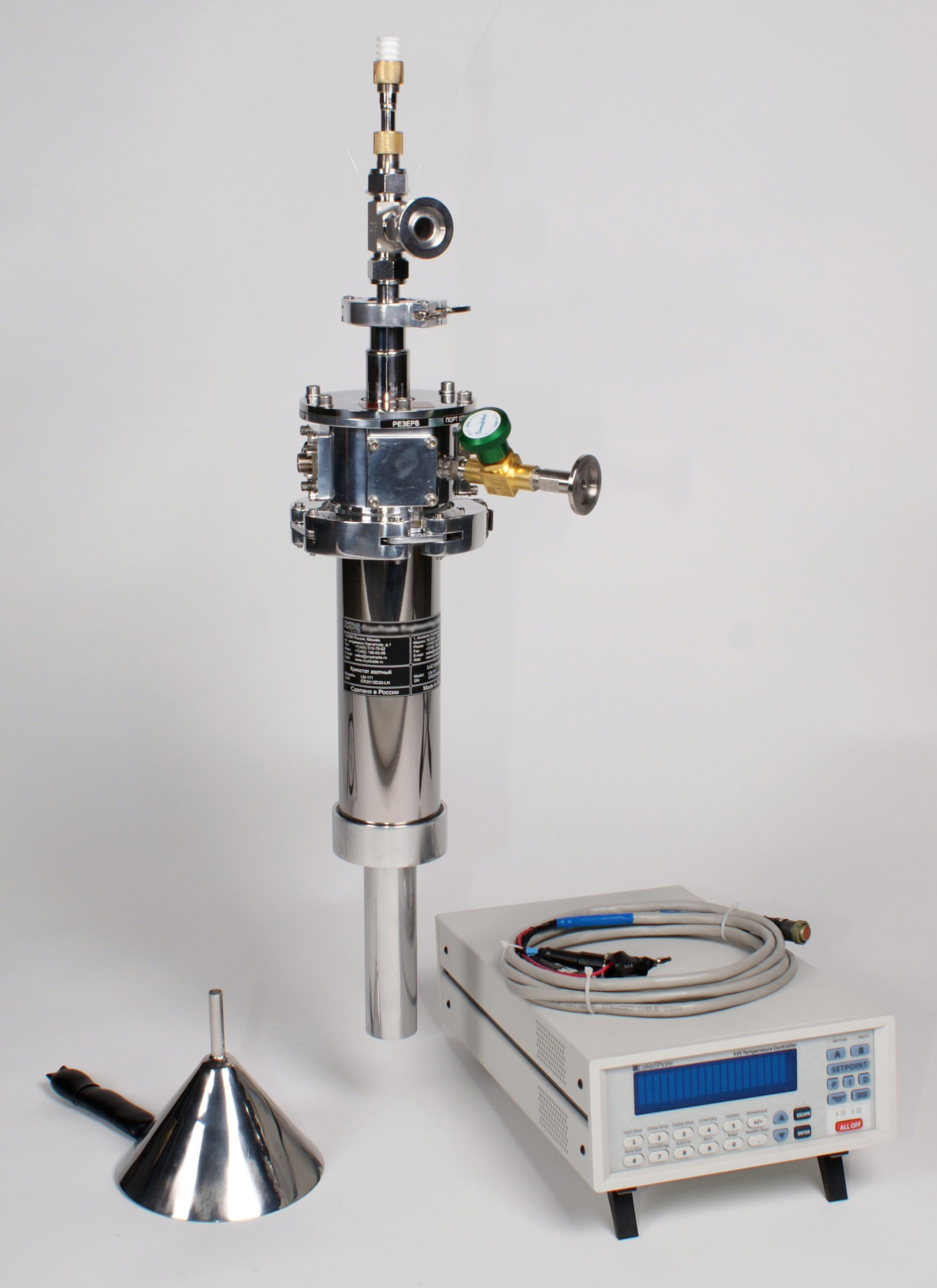

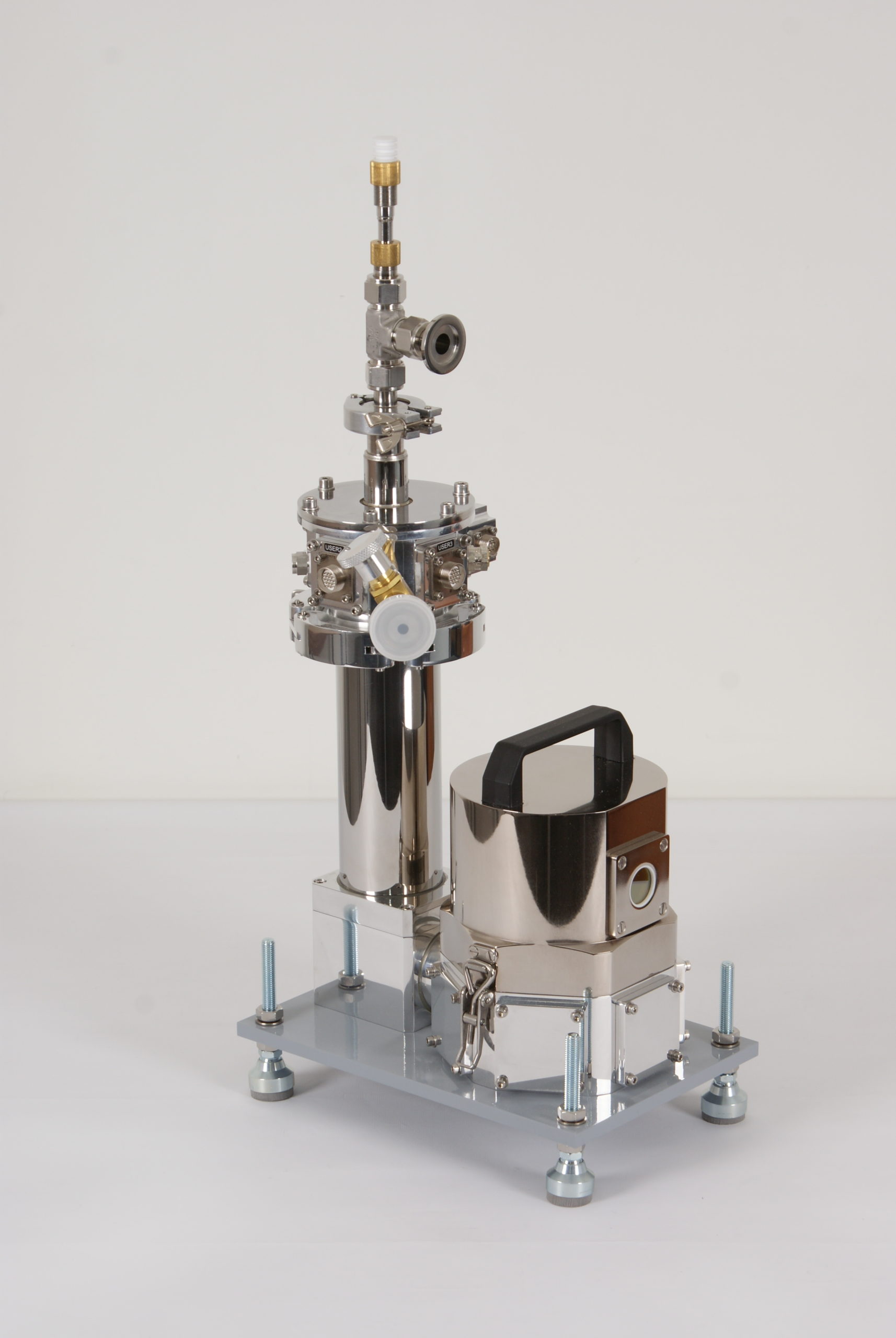

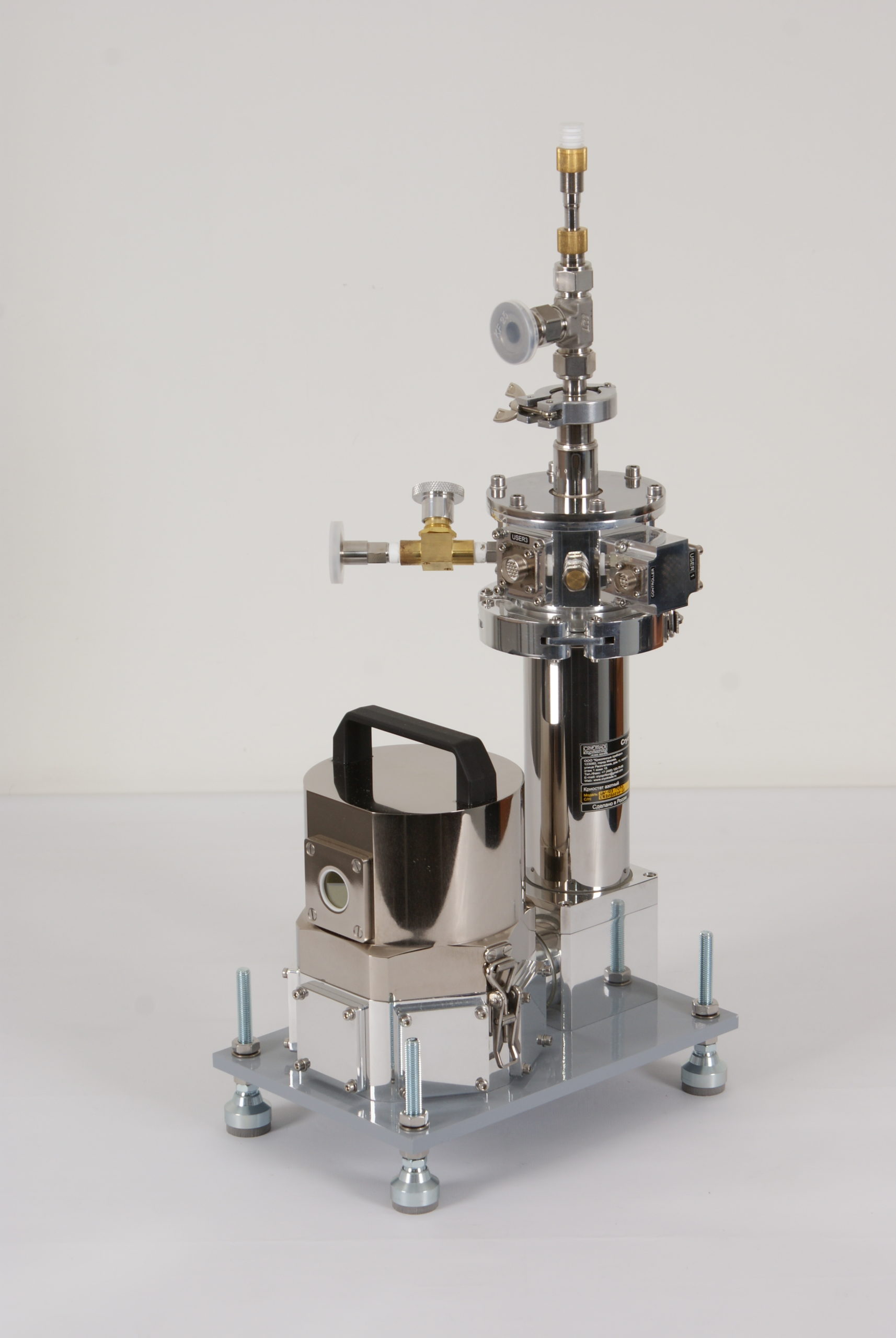

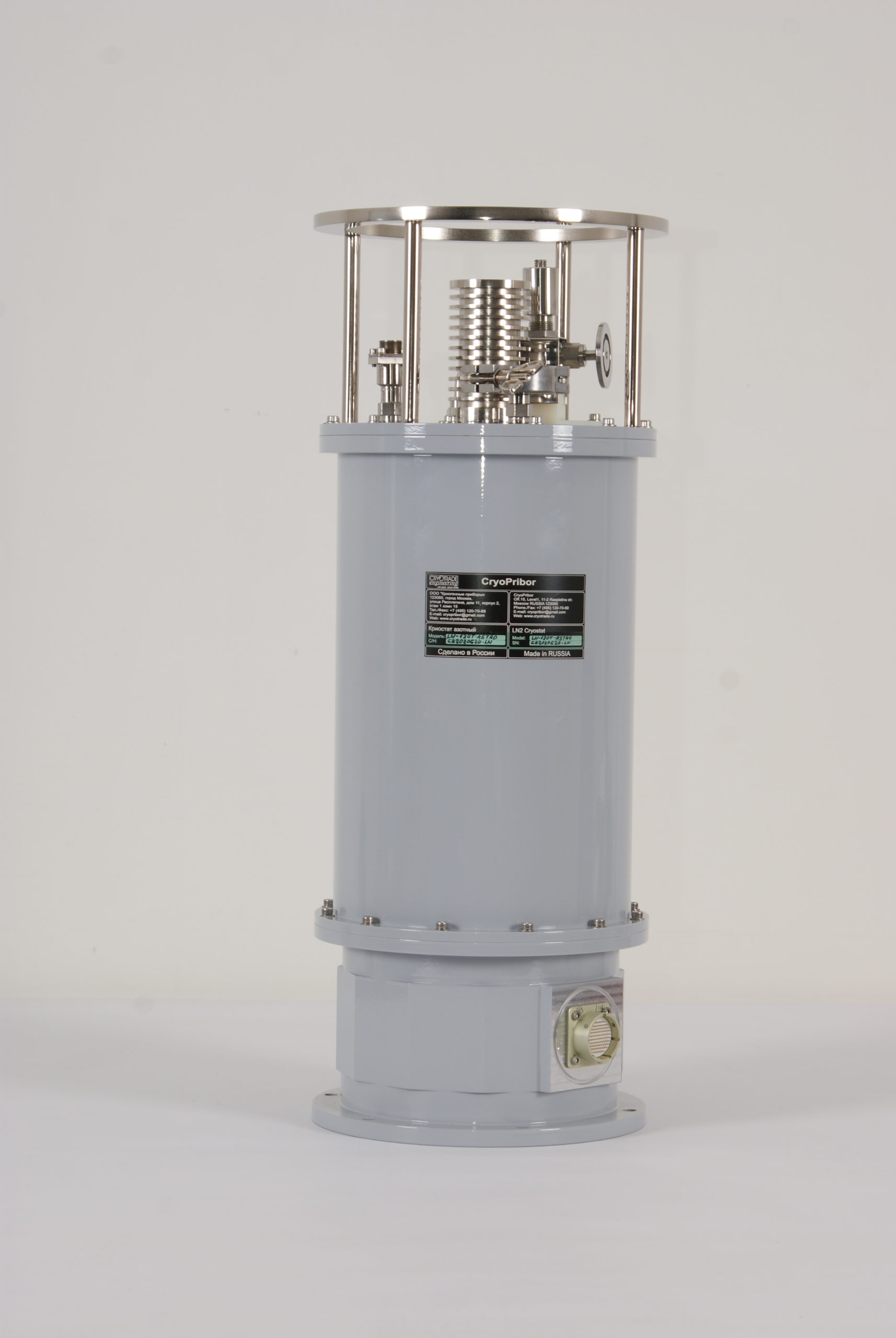

Азотные криостаты КАЗх (LNx) (Tмин – 78 К, до 64 К при откачке паров азота)

Краткое описание

Азотные криостаты производства ООО «Криогенные приборы» представлены широким спектром моделей заливного и проточного типа. Преимуществом азотных криостатов является простота конструкции (по сравнению с гелиевыми криостатами), низкая цена, широчайшие возможности по кастомизации, возможность широкого применения отечественных комплектующих, в том числе температурных сенсоров. Такие криостаты просты в работе и не требуют никакого сервисного обслуживания.

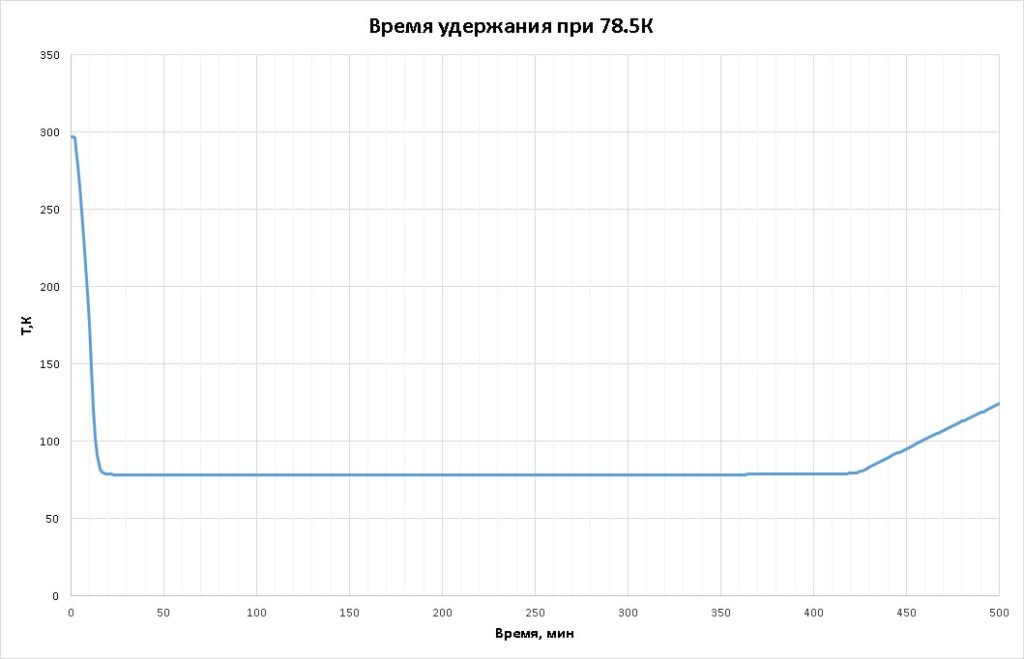

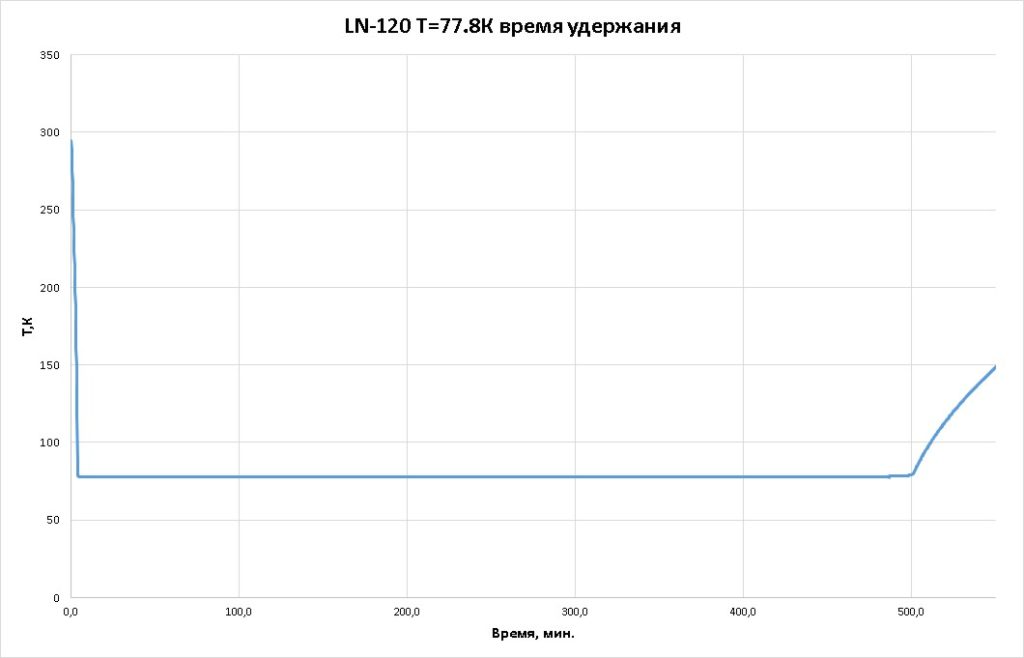

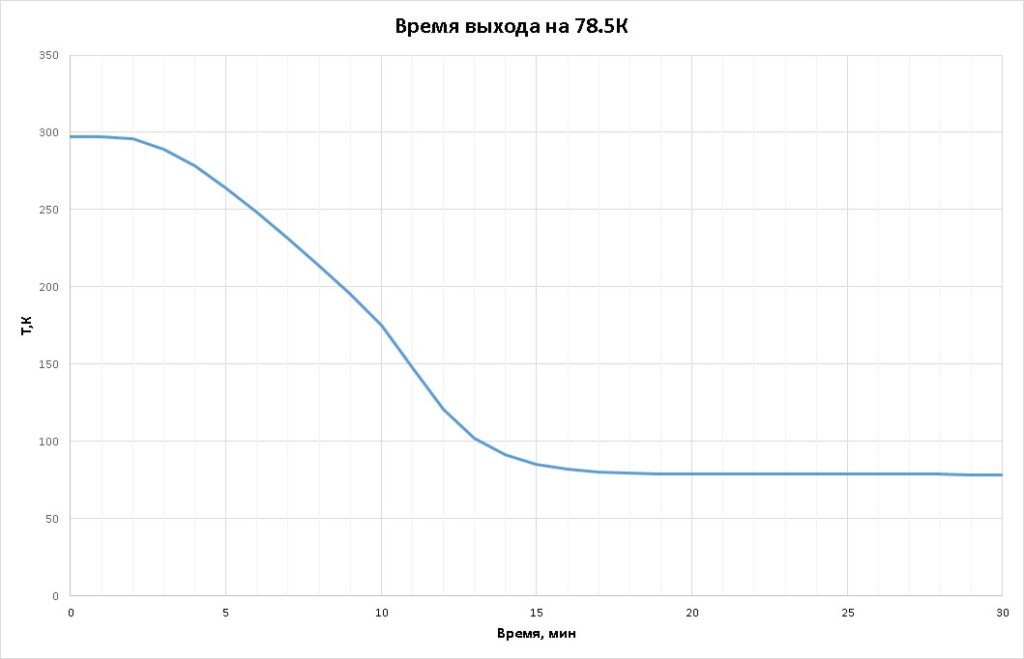

Типичная базовая температура таких криостатов составляет 78 К, однако при откачке паров азота возможно ее снижение до 65 К.

Доступны как заливные, так и проточные исполнения. Заливные (версия LND) отличаются меньшим расходом криоагента в процессе работы, однако могут работать только в вертикальном положении (с отклонением не более ±30º от вертикали), в то время как проточные (версия LNF) могут работать в любом положении. Существуют также модификации заливных криостатов для специальных применений, которые могут работать в любом положении.

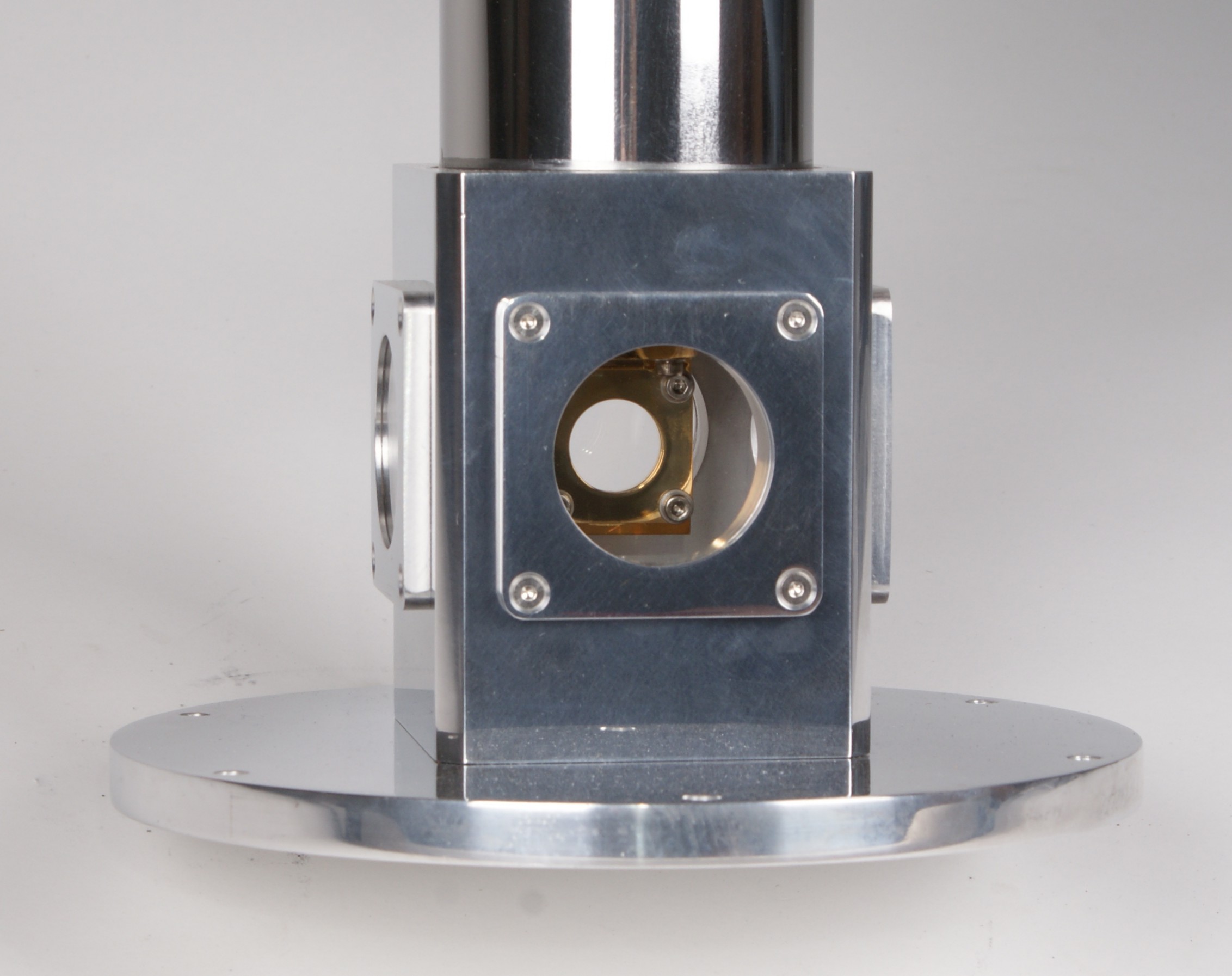

Образец в таких криостатах может быть в вакууме, в парах азота или в жидком азоте (последнее – только для заливных криостатов). Возможны оптические и неоптические исполнения, в том числе под большие размеры образцов или с узким наконечником для использования совместно с магнитами.

Области применения

— УФ-Вид и ИК-Фурье спектроскопия;

— Оптические и электро-оптические исследования;

— Спектроскопия комбинационного рассеяния света (Рамановская спектроскопия);

— Спектроскопия поглощения;

— Электромагнитные исследования;

— Термическая, электрическая и магнитная восприимчивость;

— Люминесценция и электролюминесценция.

Основные преимущества

— низкая стоимость;

— легкая и простая конструкция, с возможностью модификации в будущем;

— возможность работы в широком диапазоне температур;

— широкие возможности кастомизации оконного блока и держателя образца, в том числе для очень больших образцов (более 20 см в диаметре) или для работы с магнитами (внешний диаметр зоны под образец 30 мм и менее);

— для проточных криостатов – возможность работы в любом положении.

Дополнительное оборудование

— температурные контроллер и/или монитор – как бюджетные варианты (с точностью контроля температуры ±1 ºС, так и высокоточные контроллеры с точностью отображения температуры до 0.001 ºС);

— средства откачки вакуума: пластинчато-роторные (масляные) и спиральные насосы, турбомолекулярные откачные посты (в сухом и масляном исполнении) а также азотные ловушки;

— набор вакуумной арматуры для соединения с линией откачки;

— дополнительное оптическое оборудование, необходимое для измерений заказчика;

— сосуд Дьюара;

— переливные устройства (обычные и с ЭВТИ), азотные питатели;

— стенд для установки криостата.

Доступные опции

— замена датчика температуры типа Pt100 на более точный диодный либо резистивный датчик;

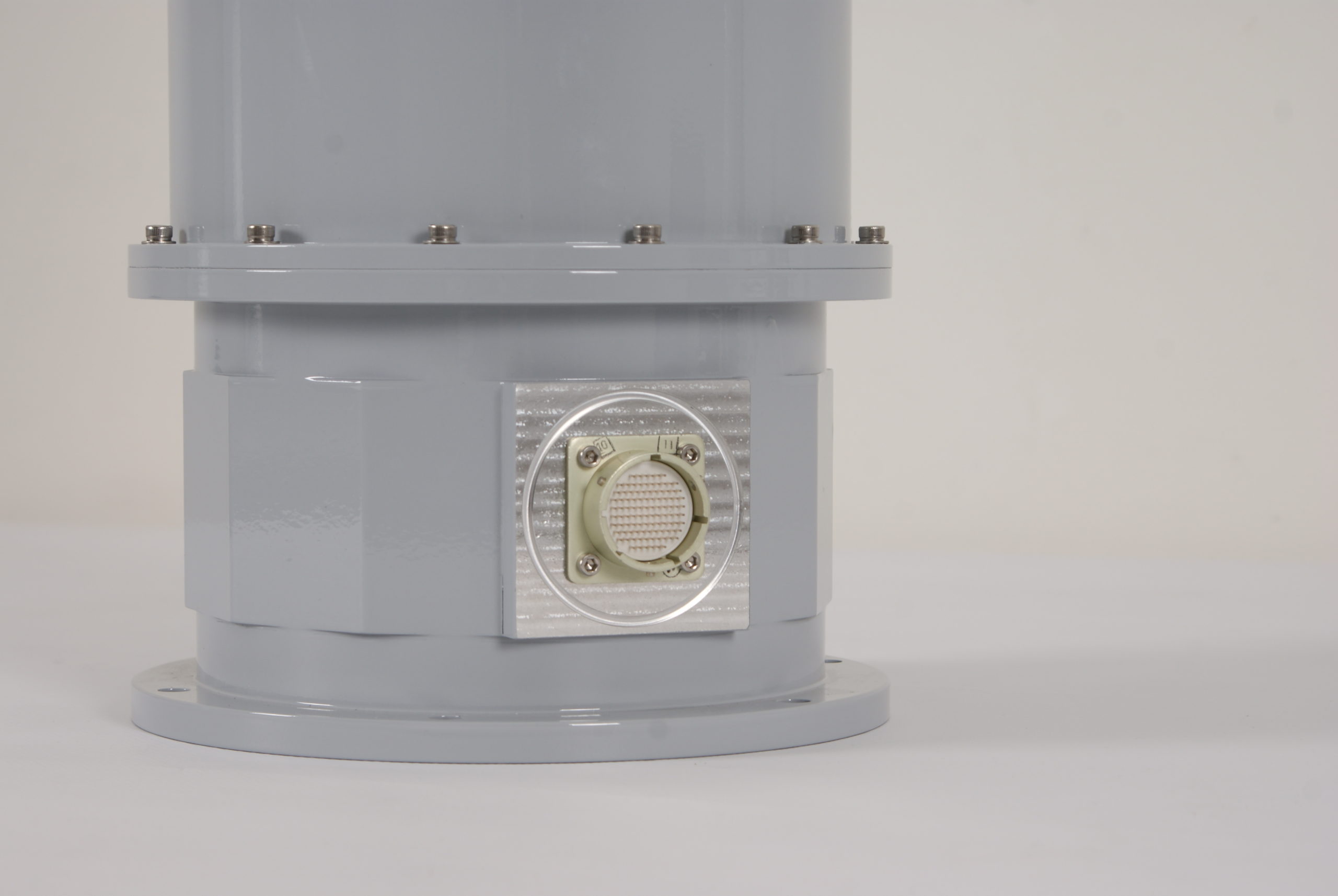

— провода различной конфигурации (витая пара, коаксиальные, оптоволокно), проведенные от держателя образца до инструментальной юбки криостата и соединенные с вакуумно-плотным разъемом, установленным в свободный порт;

— дополнительные датчики температуры, устанавливаемые на держатель образца и/или сам образец;

— повышение максимальной температуры криостата до 500 либо 800 К;

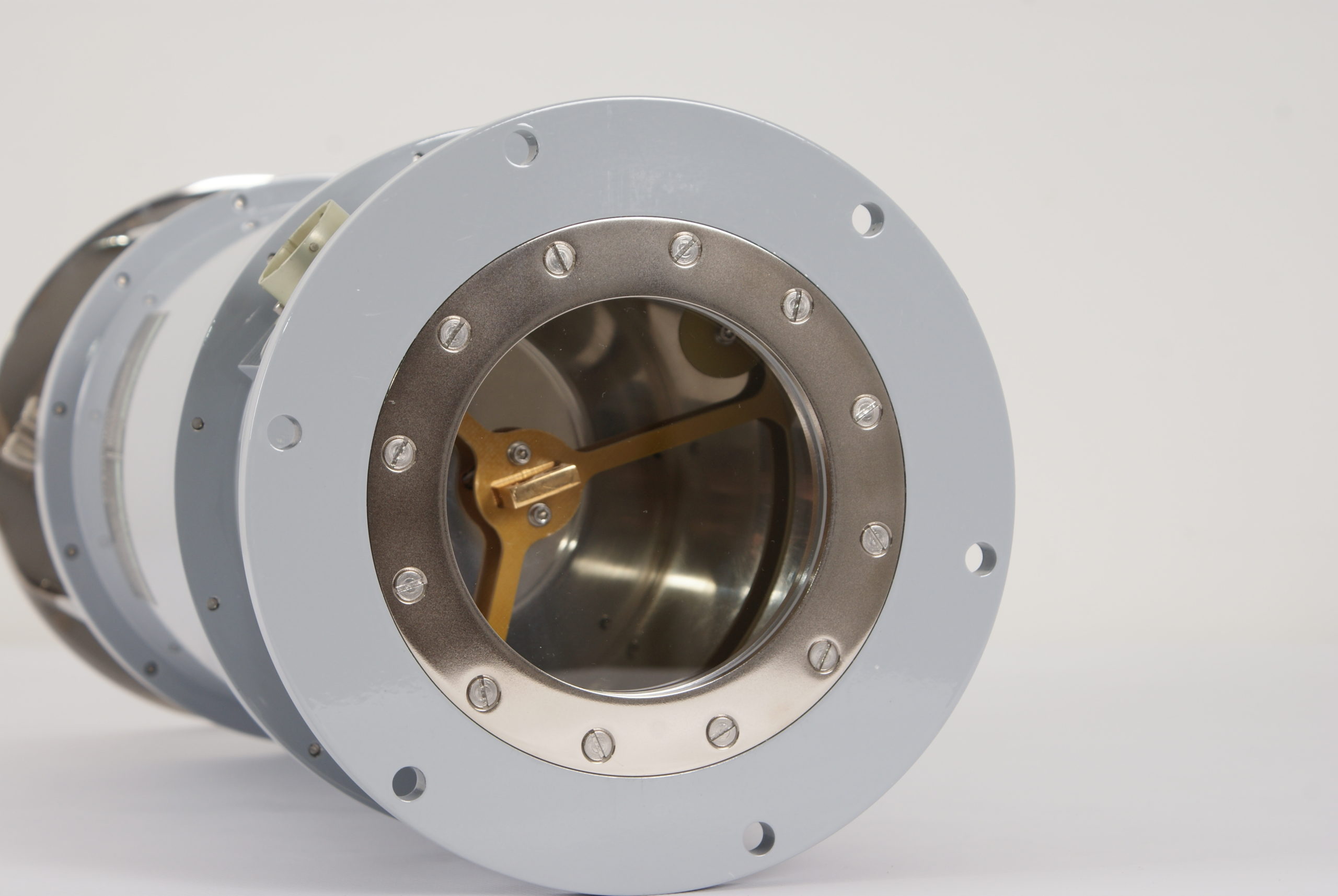

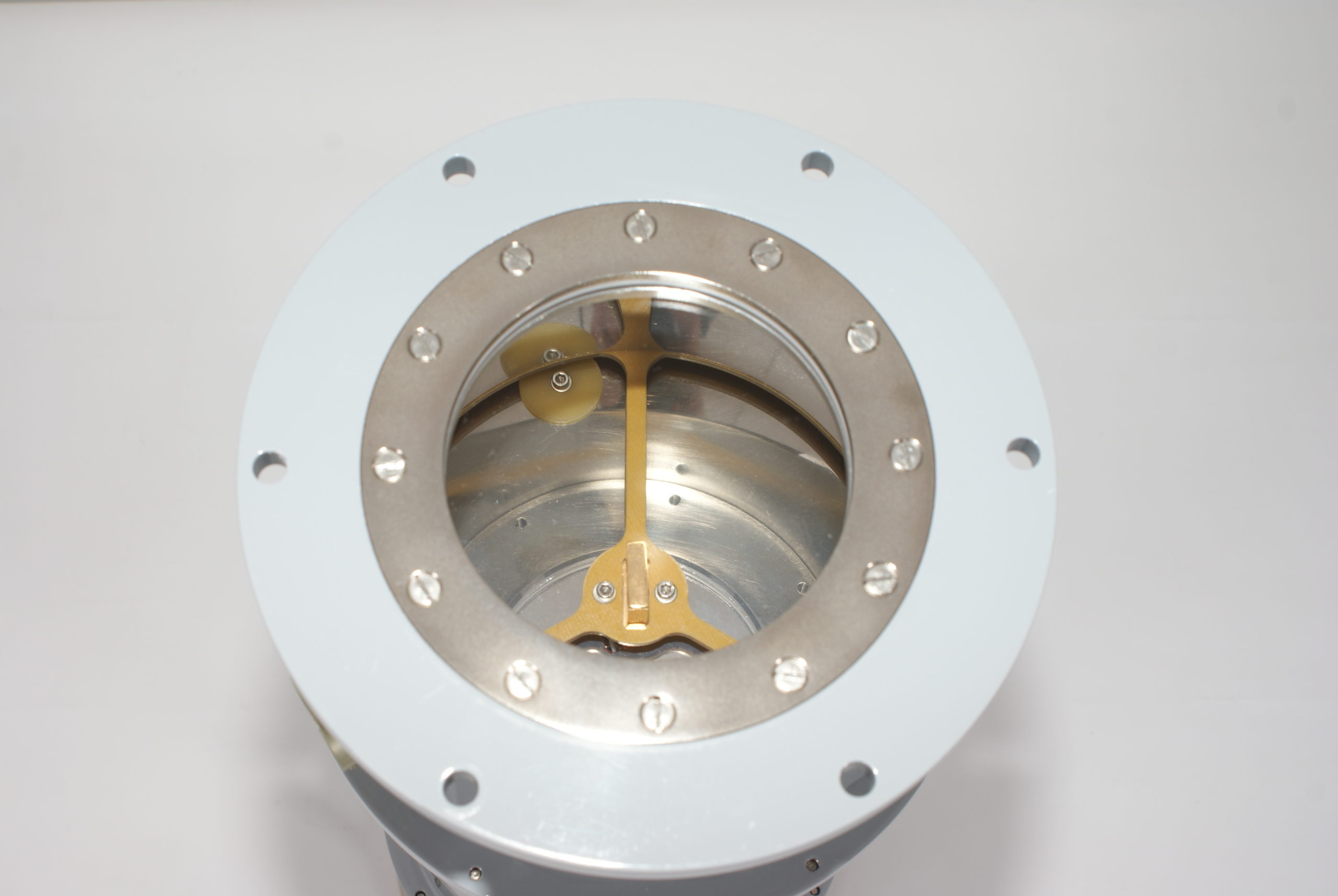

— установка окон в оптических исполнениях из различных материалов в зависимости от требований заказчика (плавленый и кристаллический кварц, ZnSe, кремний, фторопласт, TPX и др.);

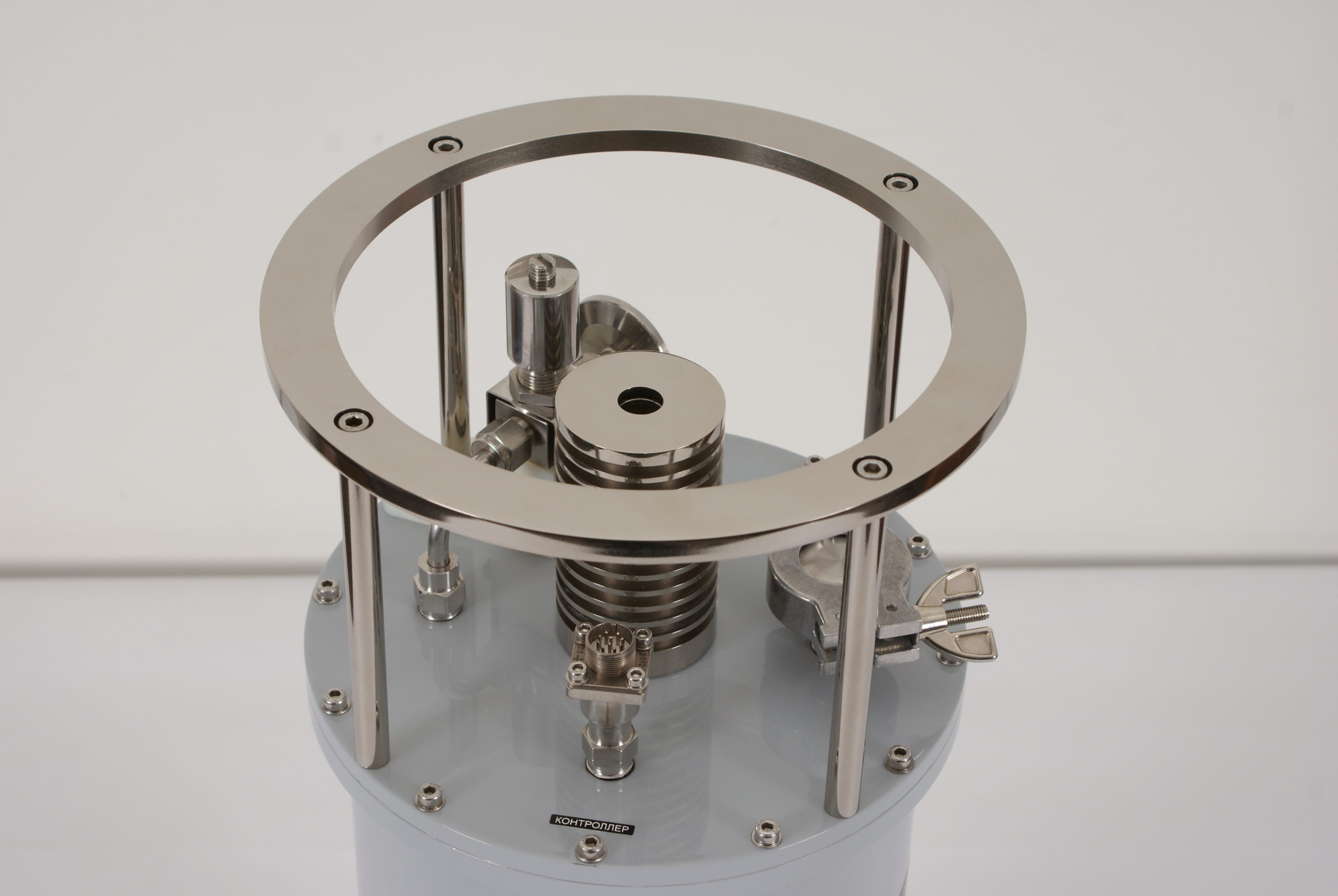

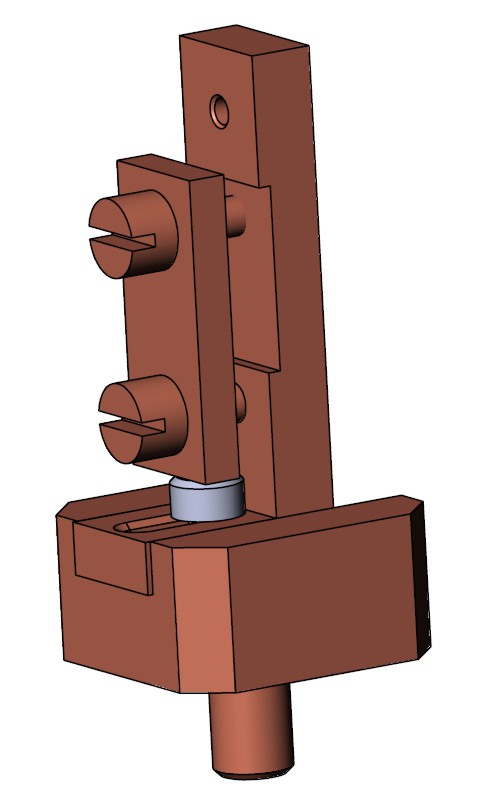

— изготовление держателей образца согласно требованиям заказчика;

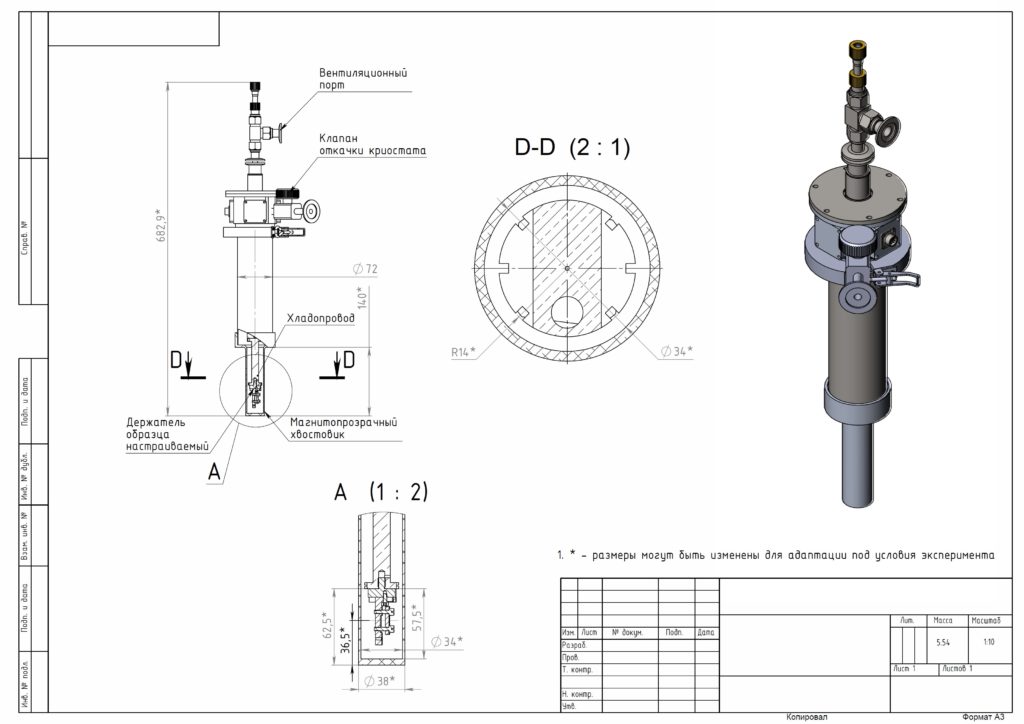

— проектирование размеров пространства образца, конфигурации оконного блока и т.п. для специальных применений (для использования совместно с магнитами; для больших образцов и т.п.);

— установка электрических разъемов под задачи Заказчика;

— установка оптического окна в торец криостата.
