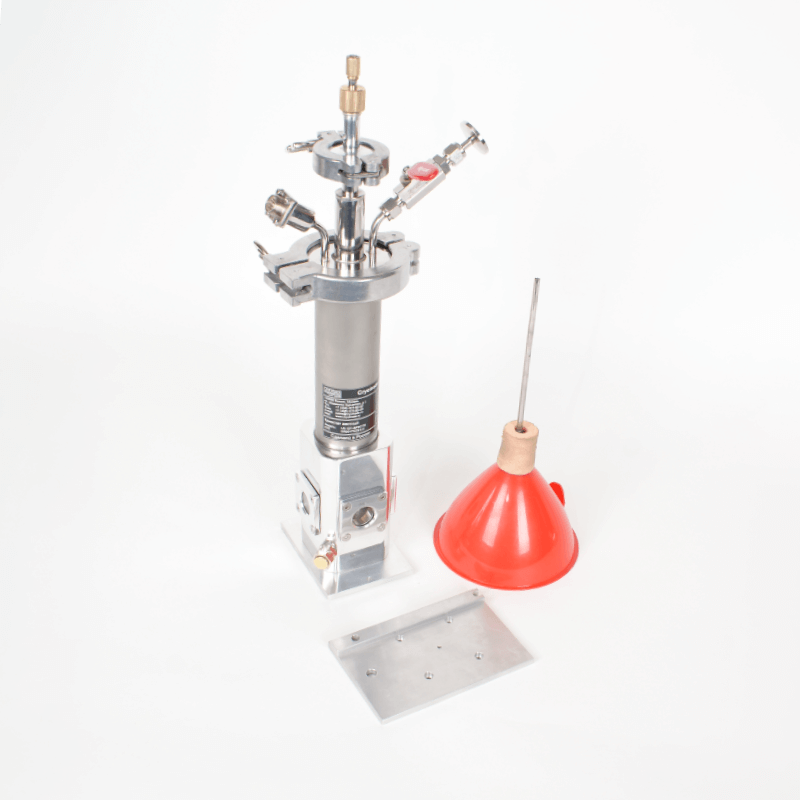

Заливной компактный оптический криостат КАЗ-121-СПЕКТР (LN-121-SPECTR)

Стоимость предоставляется по запросу

Компактный азотный заливной оптический криостат для проведения оптических исследований образцов в диапазоне температур 78 – 325K с использованием стандартных спектрометров (спектрофотометрия, ИК-Фурье спектрометрия etc.)

Описание

Главная особенность этой модели – компактные размеры, что позволяет устанавливать его в кюветное отделение спектрометра. Для того, что бы установить криостат в различные типы спектрометров от разных производителей, используются адаптеры, соответствующие конструкции кюветного отделения.

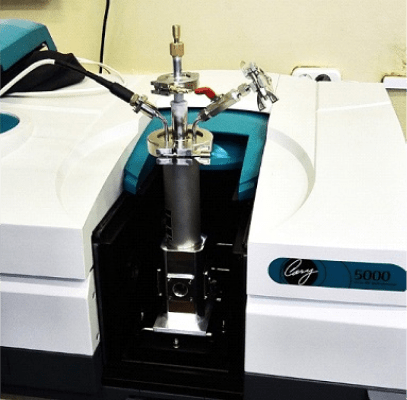

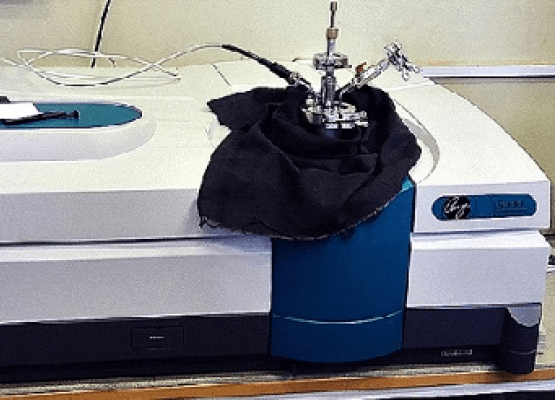

Криостат установленный в кюветное отделение УФ-Вид-спектрофотометра VARIAN CARY 5000

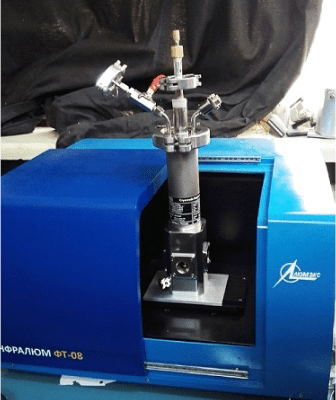

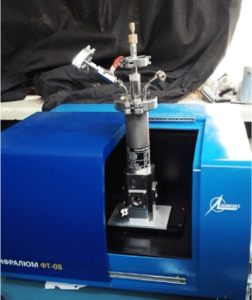

и в ИК Фурье-спектрометр Инфралюм ФТ-08

При компактных размерах криостаты модели LN-121-SPECTR обладают весьма впечатляющим набором параметров – большое время удержания температуры на уровне 78 К, возможность регулировать температуру, 4 съемных оптических окна с диаметром на просвет, достаточным для нужд спектроскопии.

Криостат прост в работе – установите образец, закройте криостат, откачайте его и залейте жидкий азот в любом удобном для Вас месте. И через небольшое время Вы можете отсоединить его от линии откачки, отнести к спектрометру, установить в кювету и приступить к снятию спектра!

Применения

  • УФ-Вид спектроскопия
  • ИК-Фурье спектроскопия
  • Электро-оптические исследования
  • Спектроскопия поглощения
  • Люминесценция и электролюминесценция

Технические характеристики

Параметр Значение
Температурный диапазон 78 – 325 K
Время захолаживания до Т = 78 K 20 мин
Объем азотной емкости 0,4 л
Время удержания Т=77,8K на одной заливке ≥ 2 ч
Время удержания Т=100K на одной заливке ≥ 1 ч
Время удержания Т=200K на одной заливке ≥ 0,5 ч
Стабильность температуры ±0,5 K
Требуемый уровень вакуума 10-3 Торр
Диаметр окон на просвет 20 мм
Вес криостата ~ 2 кг

Стандартная комплектация криостата

  • 4 оптических окна из плавленого УФ-кварца
  • Датчик температуры – платиновый термометр сопротивления
  • Управляющий нагреватель
  • Разъем для подключения контроллера температуры
  • Оптический держатель образца
  • Вакуумный клапан KF16

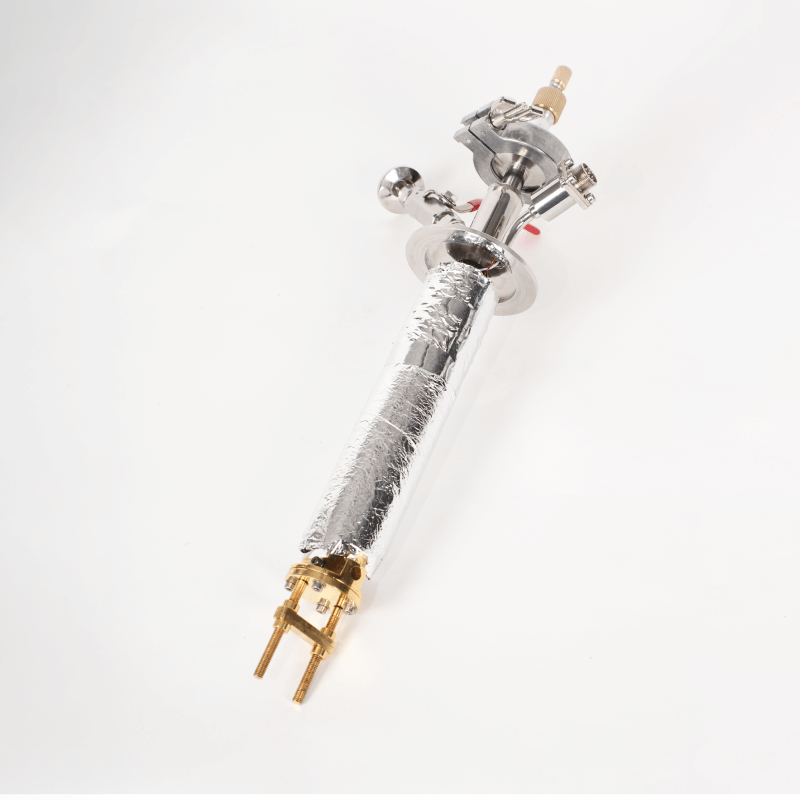

  • Вставка для заливки жидкого азота, вентиляции и работы при Т>78 K
  • Воронка для заливки жидкого азота
  • Суппорт – адаптер для установки криостата в кюветное отделение спектрометра

Опции и модификации

  • Контроллер температуры
  • Вакуумный насос
  • Комплект вакуумной арматуры
  • Оптический блок специального исполнения
  • Различные материалы окон: плавленный и кристаллический кварц, CaF2, ZnSe, кремний, фторопласт, TPX и др.
  • Различные типы держателей образцов (для кристаллов, жидких образцов, специальные и др.)
  • Адаптеры для установки в спектрометры разных моделей;
  • Электрические вводы (многоштырьковые, SMA, BNC и др.);
  • Дополнительные провода и кабели в криостате (резистивные, коаксиальные, оптоволокно и др.);
  • Сосуд Дьюара
  • Лабораторный ожижитель азота

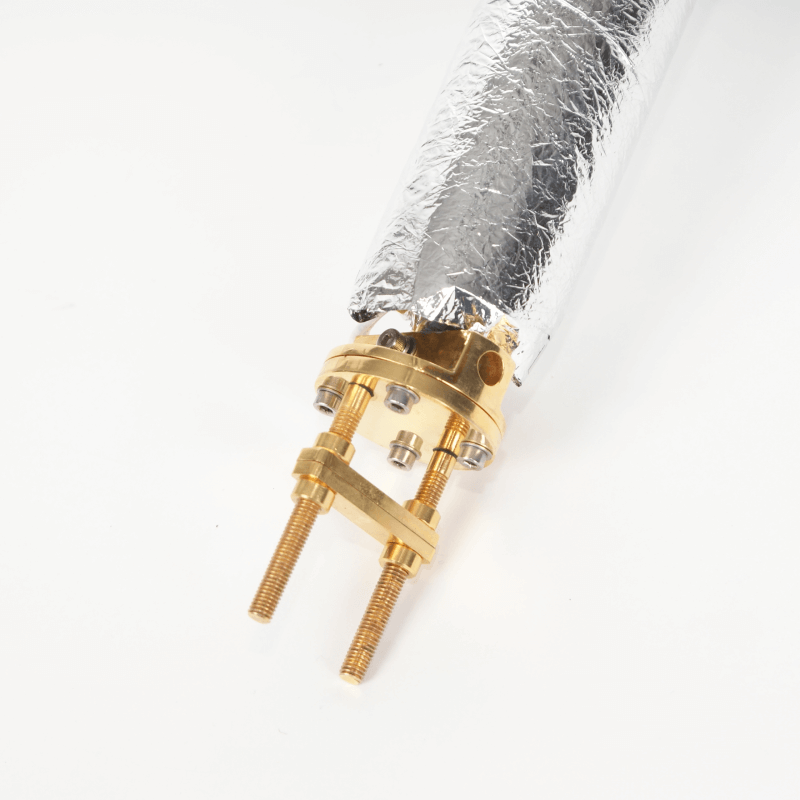

Держатель для кристаллов прямоугольной формы с плоскими гранями

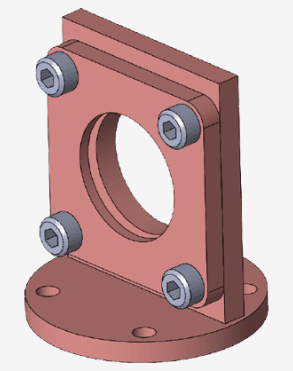

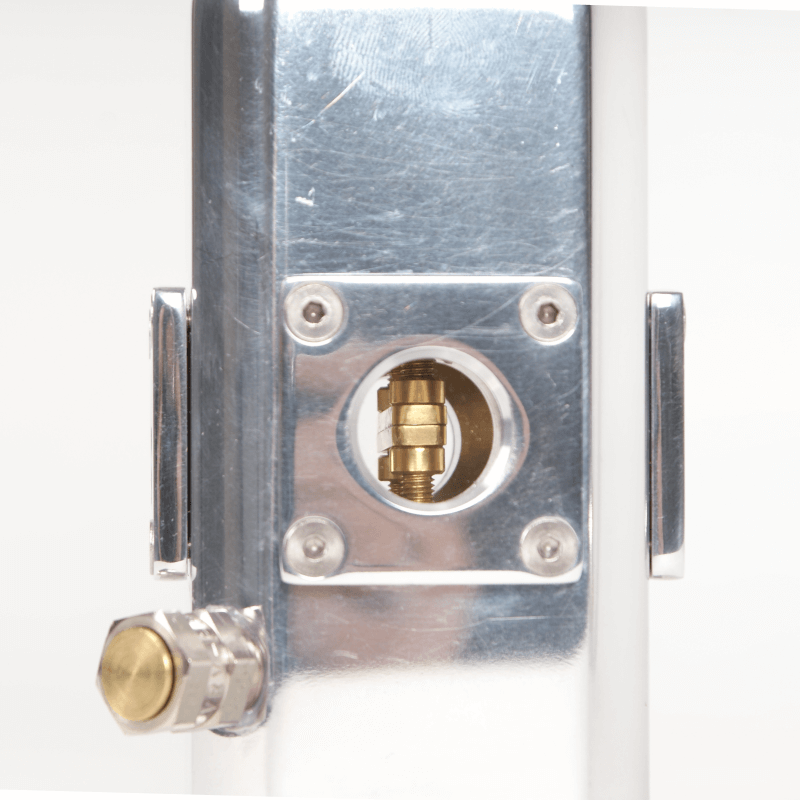

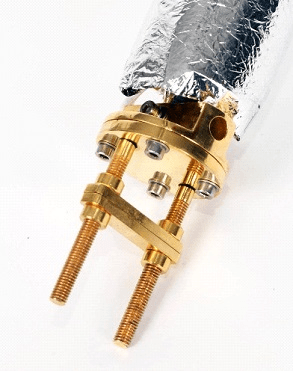

Оптический держатель образцов

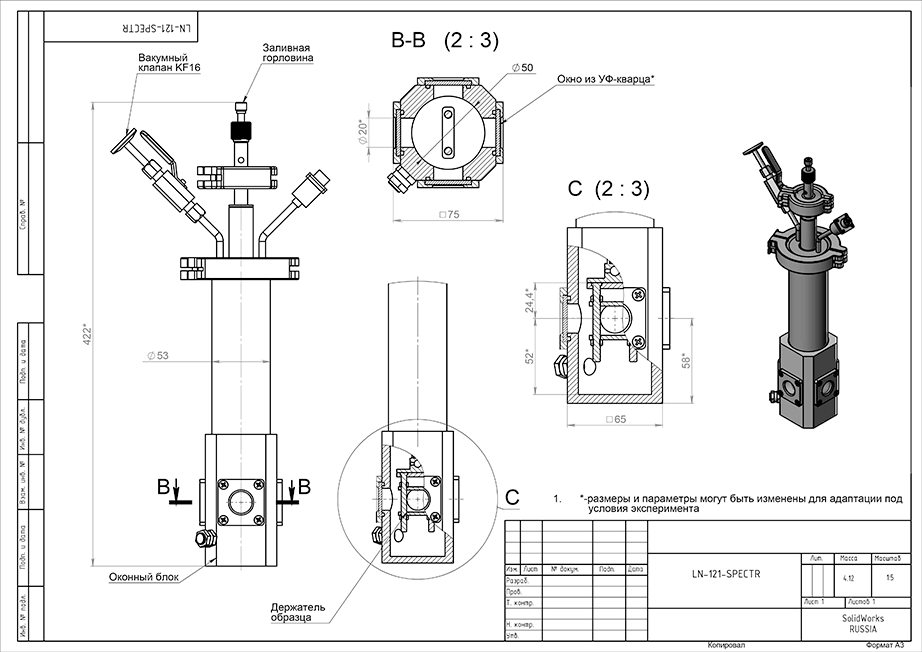

Эскиз криостата LN-121-SPECTR с пользовательскими размерами

Характеристики
Температурный диапазон

> 50К
Криоагент

Жидкий азот
Рабочая среда

Вакуум
Область исследований

Электро-оптические
