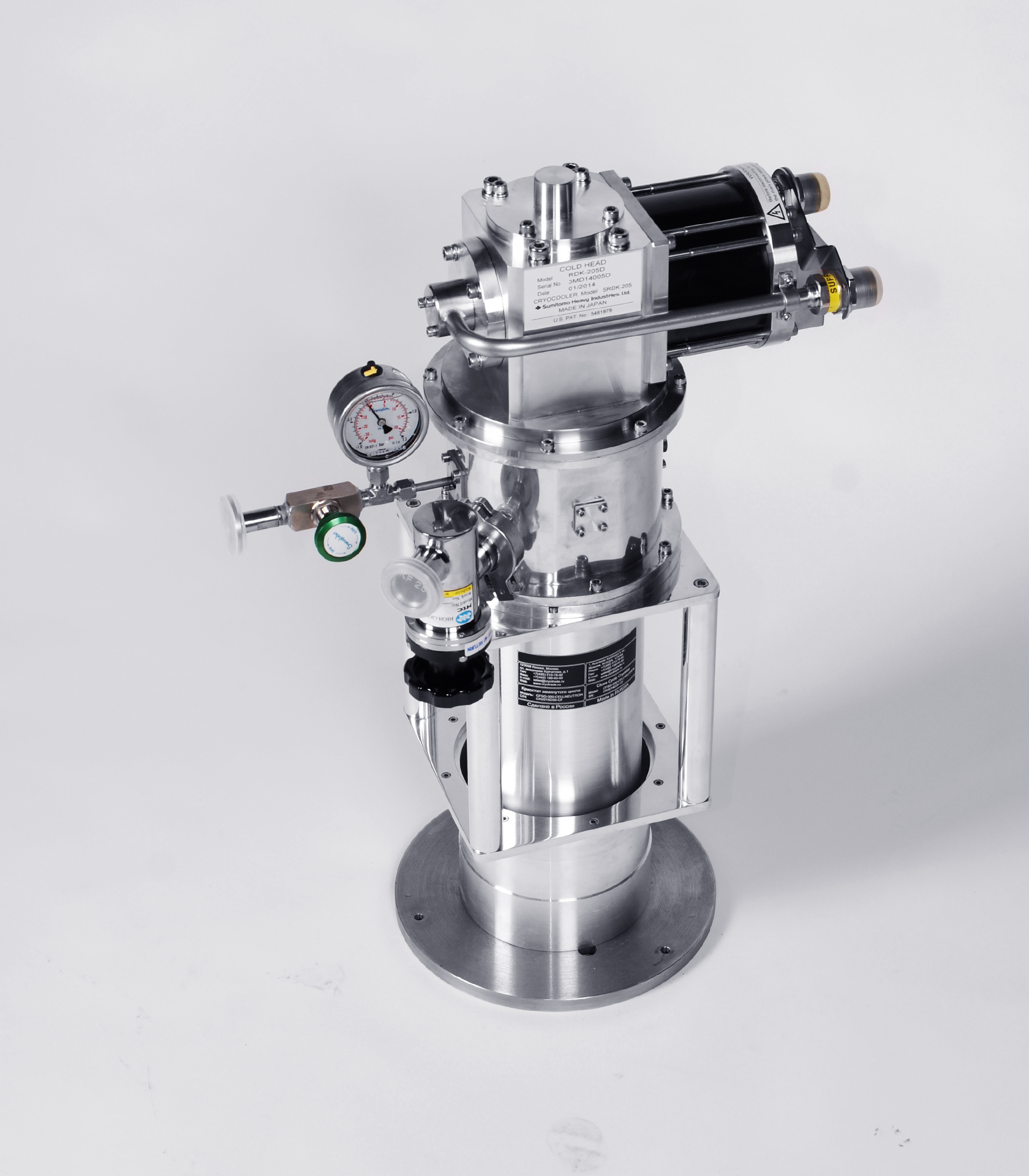

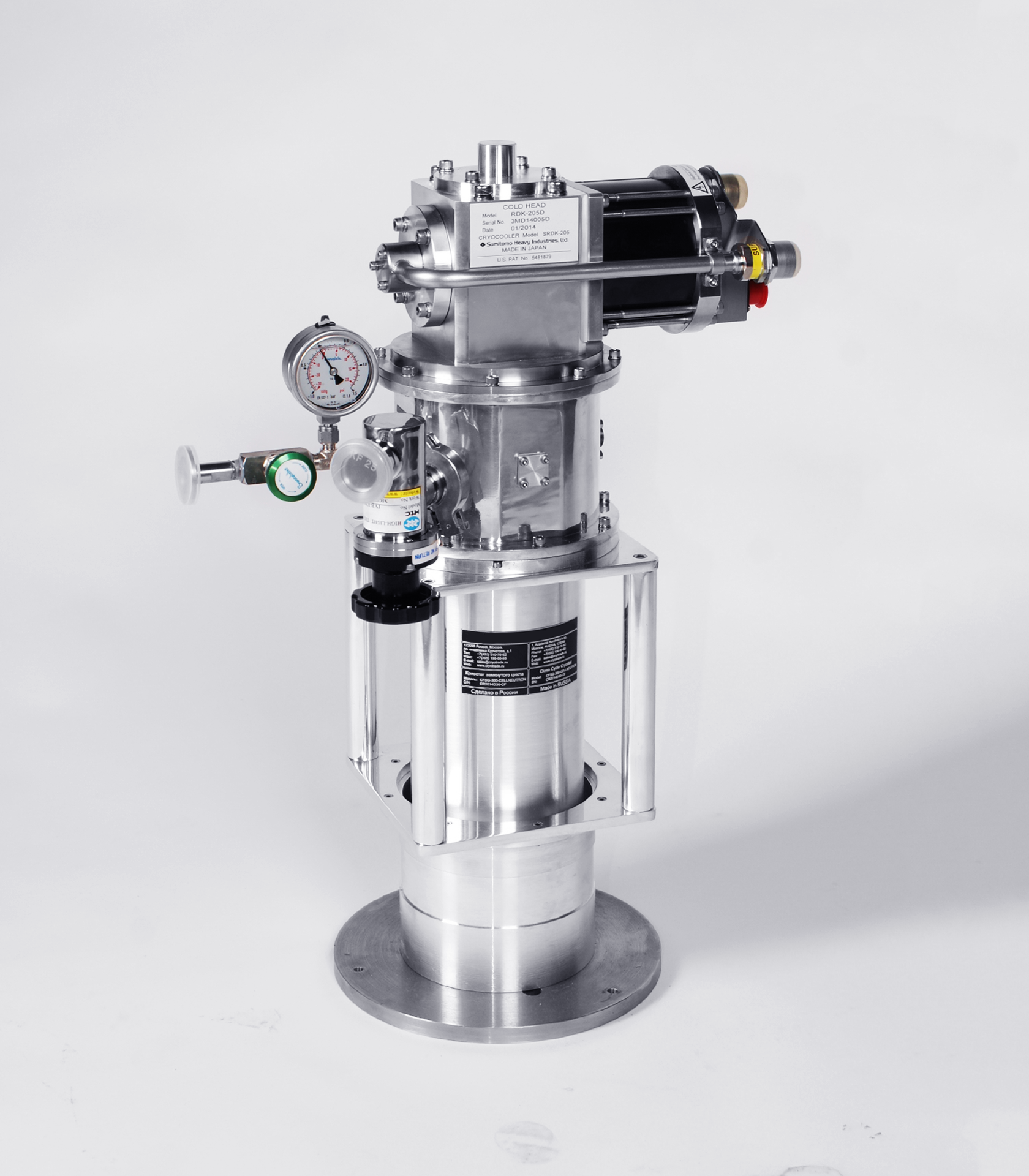

Криостат КСШГ-300-НЕЙТР (CFSG-300-CELLNEUTRON)
Описание
Переливные устройства предназначенные для перелива жидкого азота из сосуда Дьюара в другую емкость, применимые в лабораторных и промышленных условиях. Простая передающая линия с теплоизолирующим материалом или вакуумной изоляций (для применений, критичных к потерям жидкого азота)
При работе с данным криостатом не нужно использовать жидкий гелий, что существенно снижает эксплуатационные затраты.
В криостате реализована комбинированная схема захолаживания образцов – ячейка для образцов находится в вакууме, установлена на второй ступени криорефрижератора и захолаживается теплопроводностью, образец устанавливается в ванадиевой кассете внутри ячейки, которая заполняется теплообменным газом (гелий), что позволяет эффективно криостатировать порошкообразные образцы.
Откачка и газонапуск в ячейку производятся через вакуумный разъем на корпусе криостата. Температура измеряется в точке на поверхности ячейки и непосредственно на кассете с образцом, что позволяет точно измерять температуру образца и оценить температурный градиент по теплообменному газу.
Температура на образце регулируется при помощи термоконтроллера. Такая конструкция позволила отказаться от схемы с теплообменной шахтой и существенно удешевить криостат, хотя пришлось пожертвовать возможностью быстрой смены образцов, но для случая нейтронографии это не кажется столь актуальным.
Ячейка снимается из криостата, что позволяет с удобством устанавливать образцы. Все элементы криостат, находящиеся на пути пучка, изготовлены из чистого алюминия с минимизированной толщиной стенки.
Криостат оснащен суппортом для монтажа на гониометр (конструкция суппорта согласовывается с Заказчиком, как и остальные геометрические параметры криостата).
Технические характеристики
| * Данные без тепловой нагрузки на криорефрижератор ** Входит в комплект поставки |
|
| Параметр | Значение |
|---|---|
| Температурный диапазон | 4,2 — 300 К |
| Минимальная температура, достигнутая при тестах | 3,5 К |
| Градиент температуры по высоте образца | менее 0,1К при Т=4 К, 0,7-0,8 К при Т=200 К |
| Холодопроизводительность криорефрижератора | 0.5 Вт при Т= 4,2К на второй ступени, 3 Вт при Т=50 К на первой ступени* |
| Время захолаживания до Т=4.2К | 110 мин |
| Материал корпуса ячейки | алюминий АД0 |
| Толщина стенки ячейки в зоне пучка | 1 мм |
| Материал ИК-экрана | алюминий АД0 |
| Толщина стенки ИК-экрана в зоне пучка | 1 мм |
| Материал корпуса криостата | алюминий АД0 |
| Толщина стенки корпуса в зоне пучка | 1,5 мм |
| Материал стакана суппорта | алюминий АД0 |
| Диаметр стакана суппорта в зоне пучка | 145 мм |
| Толщина стенки стакана суппорта в зоне пучка | 1,5 мм |
| Материал кассеты образца | ванадий 0.1 мм |
| Вес криостата | 28 кг |
| Вес гелиевого компрессора | 70 кг |
| Габариты гелиевого компрессора (В х Ш х Г) | 461×400×450 мм |
| Ресурс адсорбера компрессора | 20 000 часов |
| Длина гелиевых линий | 10 м |
| Параметры сети питания гелиевого компрессора | 3ф 380В 50Гц при наличии 3-х фазного трансформатора** |
| Энергопотребление компрессора | не более 3,3 кВт |
| Расход охлаждающей воды компрессора | 3.5 л/мин |

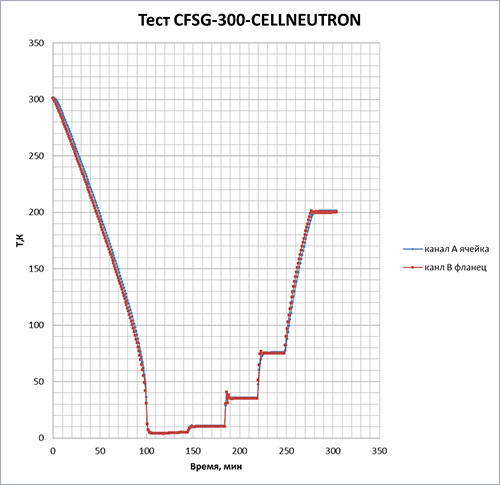

Кривая захолаживания криостата
В полной комплектации «под ключ» криостат оснащен контроллером температуры, автоматической турбомолекулярной откачной станцией с вакууметром и набором вакуумной арматуры.
Так же по желанию Заказчика система может быть укомплектована баллоном с гелием для заполнения ячейки, балонным редуктором с линией подачи. Система оснащена защитными клапанами сброса, что обеспечивает безопасную работу. Гелиевый компрессор оснащен системой защиты и автоматического отключения при внезапном отключении охлаждающей воды.
