Компактный заливной оптический криостат LN-121-SPECTR (Tmin – 78 К)

Описание

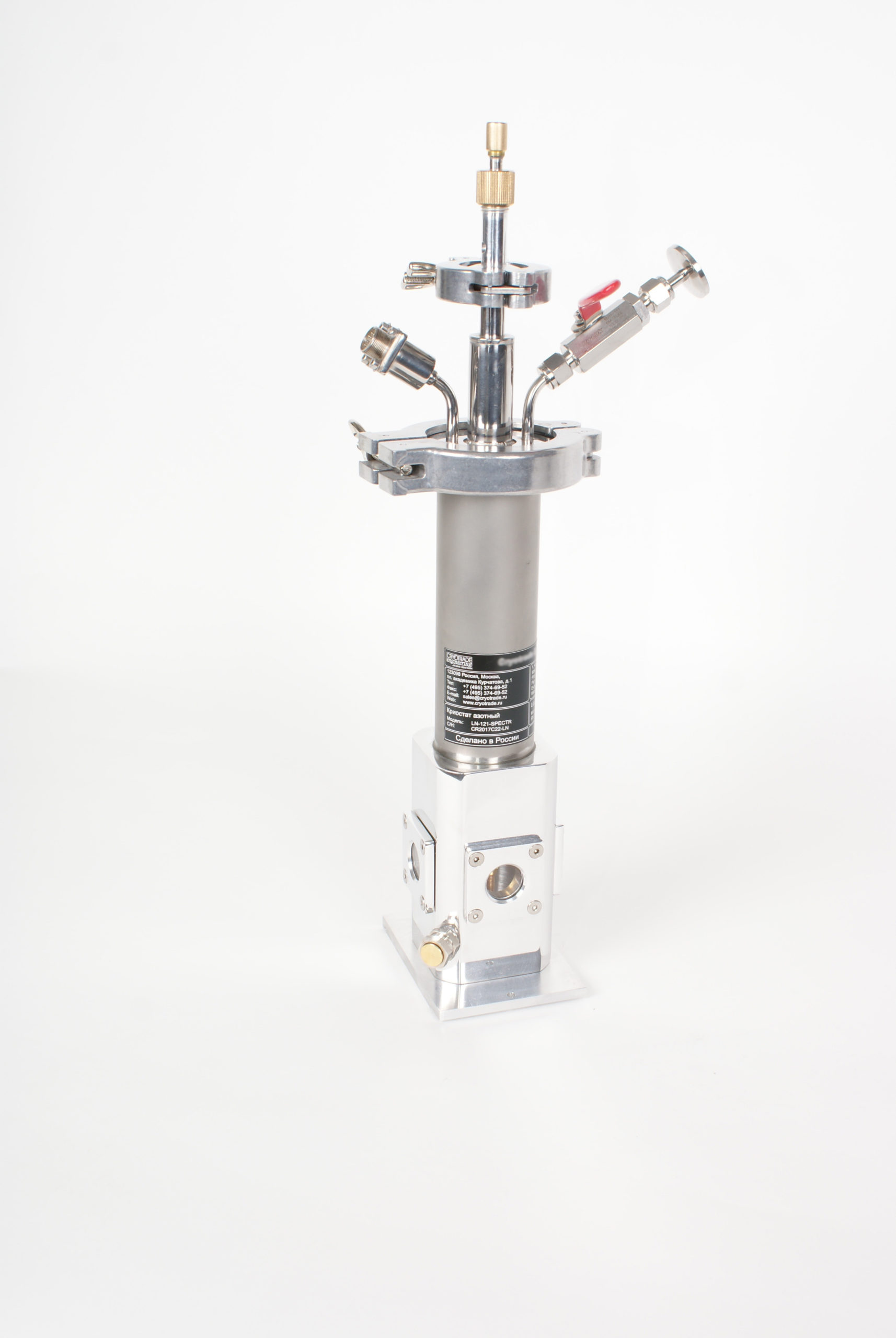

Компактный азотный заливной оптический криостат LN-121-SPECTR производства ООО «Криогенные приборы» предназначен для проведения оптических исследований образцов в диапазоне температур 78 – 325 K с использованием стандартных спектрометров (спектрофотометрия, ИК-Фурье спектрометрия и т.п.).

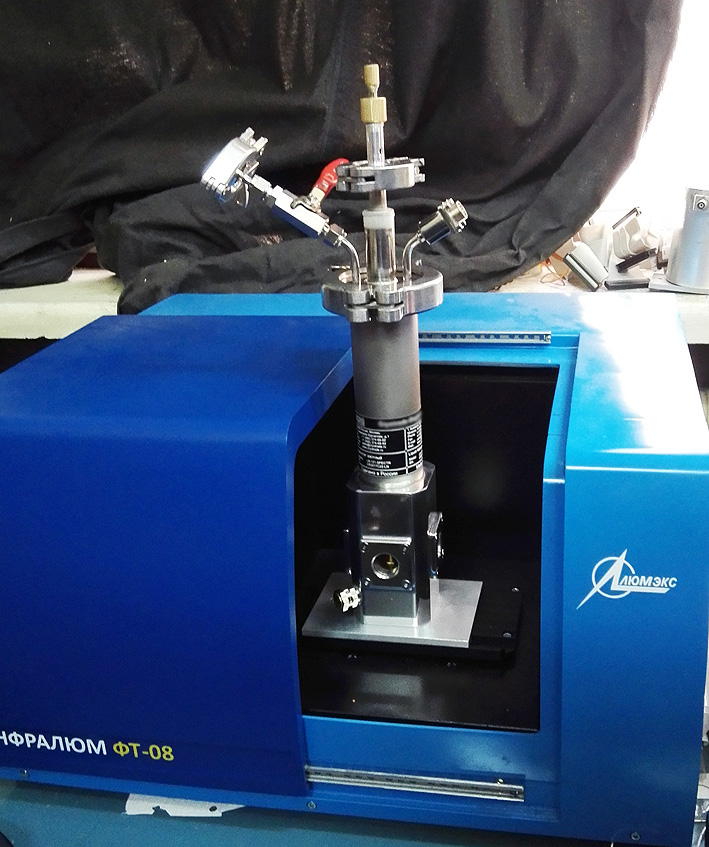

Главная особенность этой модели – компактные размеры, что позволяет устанавливать его в кюветное отделение спектрометра. Для того, чтобы установить криостат в различные типы спектрометров от разных производителей, используются адаптеры, соответствующие конструкции кюветного отделения.

При компактных размерах криостаты модели LN-121-SPECTR обладают весьма впечатляющим набором параметров – время удержания температуры на одной заливке — 2 часа, возможность регулировать температуру, 4 съемных оптических окна с диаметром на просвет, достаточным для нужд спектроскопии.

Криостат прост в работе – установите образец, закройте криостат, откачайте его и залейте жидкий азот в любом удобном для Вас месте. И через небольшое время Вы можете отсоединить его от линии откачки, отнести к спектрометру, установить в кювету и приступить к снятию спектра!

Области применения

— УФ-Вид спектроскопия

— ИК-Фурье спектроскопия

— Электро-оптические исследования

— Спектроскопия поглощения

— Люминесценция и электролюминесценция

Основные преимущества

— наименьшая цена среди всех представленных на рынке азотных криостатов с образцом в вакууме;

— легкая и простая конструкция, с возможностью модификации в будущем;

— компактные размеры и наличие адаптеров позволяют использовать этот криостат совместно с большим количеством спектрометров;

— широкие возможности кастомизации оконного блока и держателя образца.

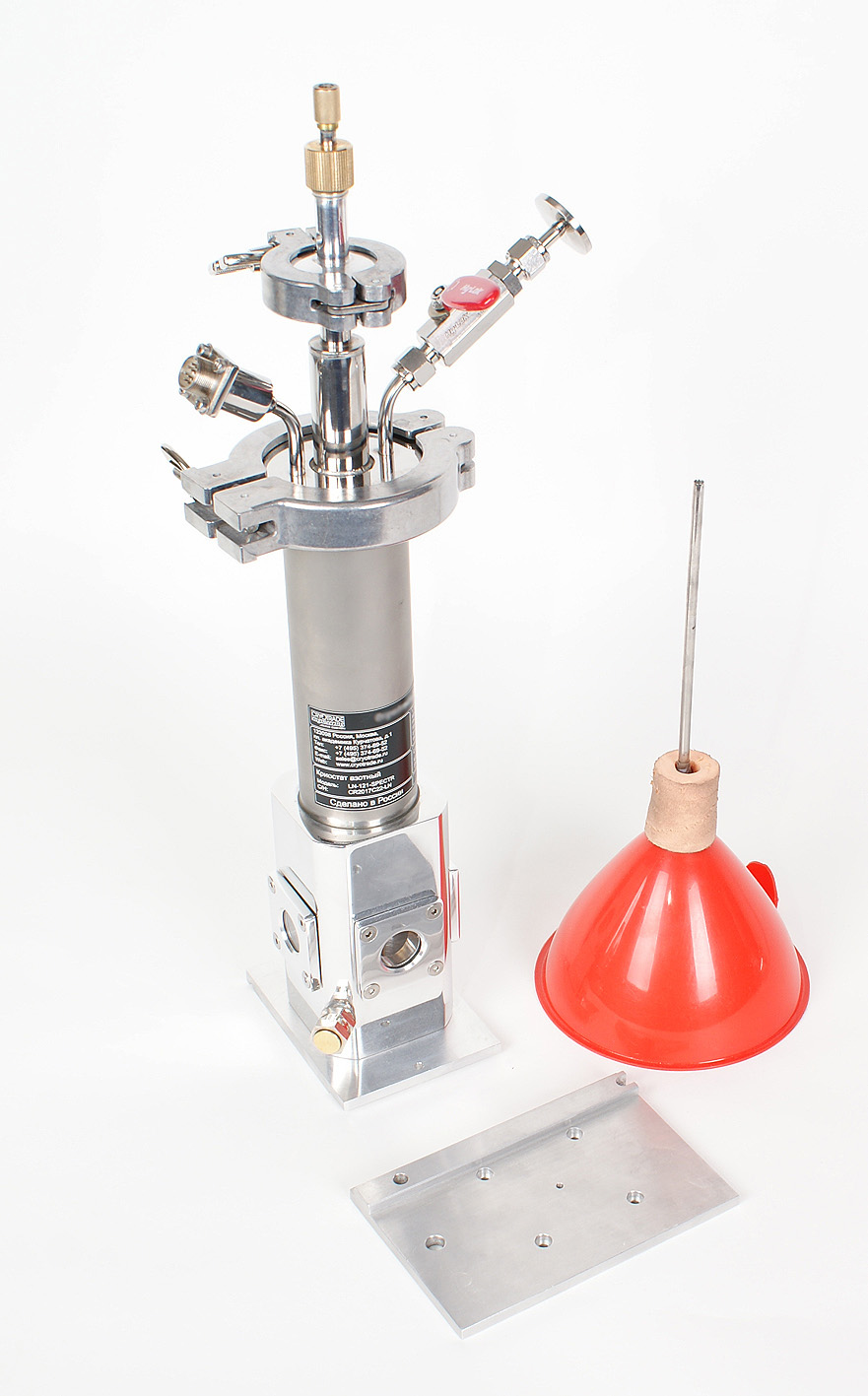

Комплект поставки

— Криостат

— Вставка для заливки жидкого азота, вентиляции и работы при Т>78 K;

— Воронка для заливки жидкого азота;

— Суппорт – адаптер для установки криостата в кюветное отделение спектрометра.

Дополнительное оборудование

— температурные контроллер и/или монитор – как бюджетные варианты (с точностью контроля температуры ±1 ºС, так и высокоточные контроллеры с точностью отображения температуры до 0.001 ºС);

— средства откачки вакуума: пластинчато-роторные (масляные) и спиральные насосы, турбомолекулярные откачные посты (в сухом и масляном исполнении); а также азотные ловушки;

— набор вакуумной арматуры для соединения с линией откачки;

— дополнительное оптическое оборудование, необходимое для измерений заказчика;

— сосуд Дьюара;

— переливные устройства (обычные и с ЭВТИ), азотные питатели;

— адаптеры для установки в спектрометры разных моделей.

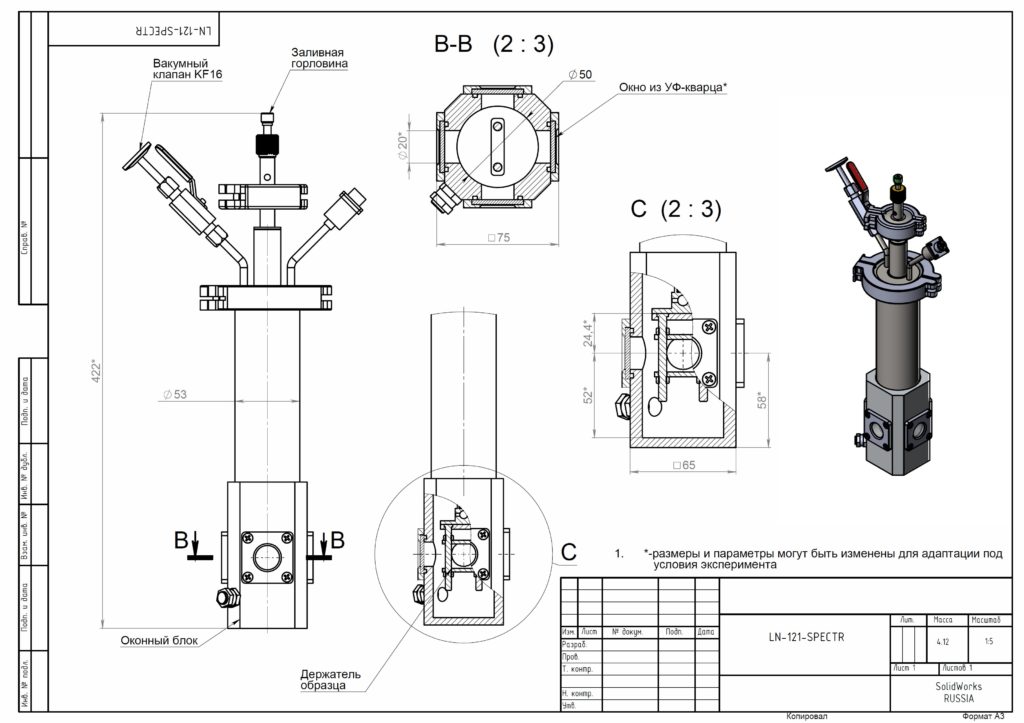

Стандартная конфигурация криостата

— вакуумный корпус с 4 оптическими портами для установки окон, расположенными со сдвигом 90°;

— 4 оптических окна из плавленого УФ-кварца марки КУ-1 диаметром на просвет 20 мм;

— датчик температуры – платиновый термометр сопротивления;

— управляющий нагреватель;

— откачной вакуумный сильфонный клапан KF16

— аварийным клапан сброса давления

— 10-контактный вакуумный разъем для присоединения криостата к контроллеру температуры;

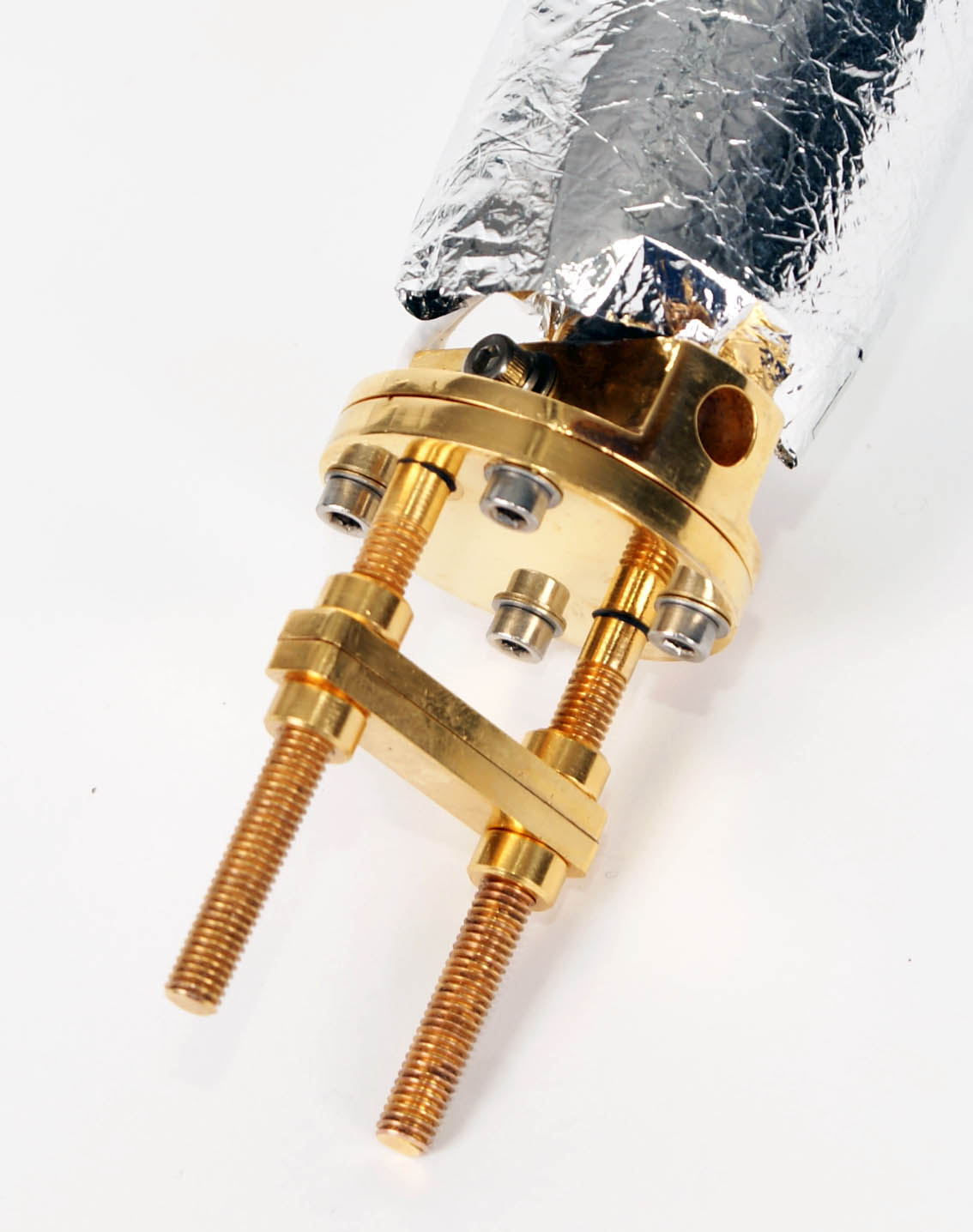

— оптический держатель образца из бескислородной отожженной полированной меди, позолоченный.

Доступные опции

— замена датчика температуры на более точный диодный либо резистивный датчик;

— провода различной конфигурации (витая пара, коаксиальные, оптоволокно), проведенные от держателя образца до инструментальной юбки криостата и соединенные с вакуумно-плотным разъемом, установленным в свободный порт;

— дополнительные датчики температуры, устанавливаемые на держатель образца и/или сам образец;

— повышение максимальной температуры криостата до 500 К;

— замена материала окон на любой другой в зависимости от требований заказчика (плавленый и кристаллический кварц, ZnSe, кремний, фторопласт, TPX и др.);;

— изготовление держателей образца согласно требованиям заказчика;

— изменение размеров пространства образца, конфигурации оконного блока и т.п. для специальных применений (для использования совместно с магнитами; для больших образцов и т.п.);

— добавление электрических разъемов под задачи Заказчика;

— установка оптического окна в торец криостата.

Технические характеристики

*- при использовании регулятора температуры  ОВЕН и платинового термометра сопротивления.
