Краткое описание
Проточные гелиевые криостаты серии LHF производства ООО «Криогенные приборы» предназначены для проведения исследований образцов в широком рабочем диапазоне температур от <2 до 325 K и выше.
Преимуществом проточных криостатов является возможность работы при очень низких температурах (вплоть до 1.6 К и ниже) при наличии соответствующей откачки; при этом цена таких криостатов существенно ниже, чем у заливных, они занимают меньше места и имеют меньший вес. Следует отметить, что большинство моделей (все модели с образцом в вакууме) может работать практически в любой ориентации. Такие криостаты имеют весьма низкий уровень вибраций, особенно в режиме Push (когда гелий подается в криостат за счет создания избыточного режима в сосуде Дьюара); в режиме Pull (когда гелий «вытягивается» в криостат за счет создания разреженного давления в капилляре при откачке насосом) возможна работа при температурах ниже 4.5 К, однако даже через мягкий сильфон от насоса откачки гелия могут добавиться вибрации.
Образец в заливном гелиевом криостате может быть расположен в вакууме либо в парах гелия (в динамическом потоке). Во втором случае сам образец обычно крепится на специальной вставке, которую можно извлечь для быстрой смены образца без необходимости отогрева всего криостата.
Возможны как оптические, так и неоптические исполнения, в том числе для работы совместно с электромагнитами или со сверхпроводящими магнитами с теплым отверстием (Room Temperature Bore, RTB).
Следует отметить, что большинство моделей проточных гелиевых криостатов (с образцом в вакууме) могут работать и в качестве азотных криостатов (однако это требуется обговаривать при заказе, чтобы переливное устройство имело капилляр достаточный для подачи нужного потока азота), при этом минимальная температура составит 78К без откачки паров и до 64 К при откачке паров азота.
Области применения
— оптика;
— электро- и магнитно-оптические эксперименты;
— электрические и электромагнитные эксперименты;
— рамановская спектроскопия (спектроскопия комбинационного рассеивания);
— ИК-Фурье спектроскопия;
— DLTS (deep level transient spectroscopy, спектроскопия глубоких уровней);
— исследования теплоемкости;
— термическая, электрическая и магнитная восприимчивость;
— магнитно-оптический эффект Керра;
— наблюдение эффекта Зеебека.
— люминесценция и электролюминесценция;
— специальные применения типа рентгеновской дифракции, мёссбауэровской спектроскопии и т.п.
Основные преимущества
— низкий уровень вибраций (в зависимости от режима работы и модели – от <1 до ~ 20-50 нм);
— длительное время автономной работы при наличии большого гелиевого Дьюара (при этом в зависимости от модели сосуда Дьюара может быть возможен подлив жидкого гелия в него без прекращения работы);
— возможность работы в широком диапазоне температур;
— широкие возможности кастомизации пространства для образца – доступны как исполнения для работы с магнитами, так и под большие образцы диаметром до 30 см и более;
— наиболее низкая цена среди всех криостатов, обеспечивающих гелиевые температуры;
— малый вес и компактные размеры, отсутствие тяжелых модулей, что дает возможность легко перемещать криостат между лабораториями.
Дополнительное оборудование
— температурный контроллер;
— температурный монитор;
— средства откачки вакуума и паров гелия: пластинчато-роторные (масляные) и спиральные насосы, турбомолекулярные откачные посты (в сухом и масляном исполнении); а также азотные ловушки;
— набор вакуумной арматуры для соединения с линией откачки;
— дополнительное оптическое и электрическое оборудование, необходимое для измерений заказчика;
— сосуды Дьюара гелиевые;

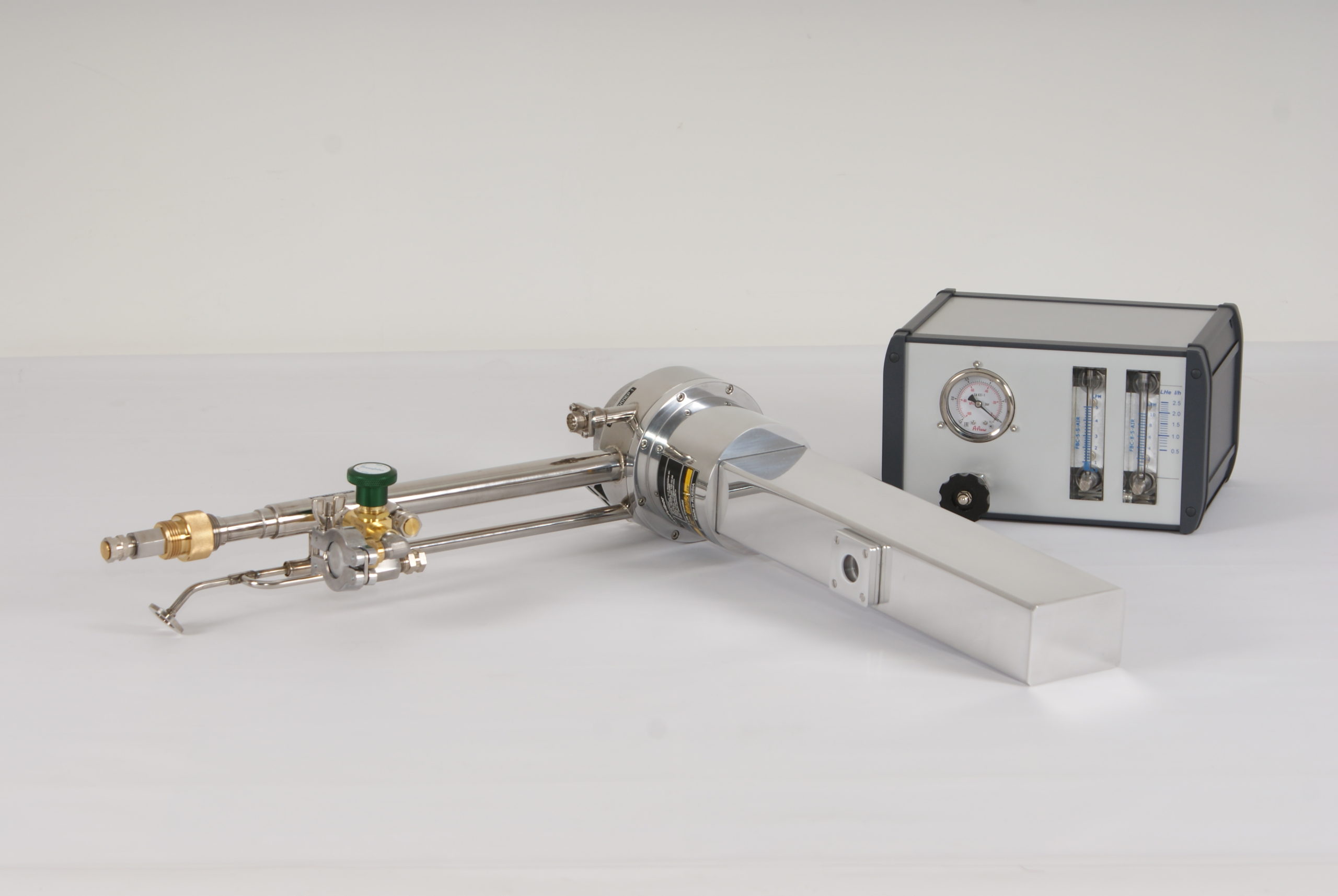

— измеритель потока гелия в линии;

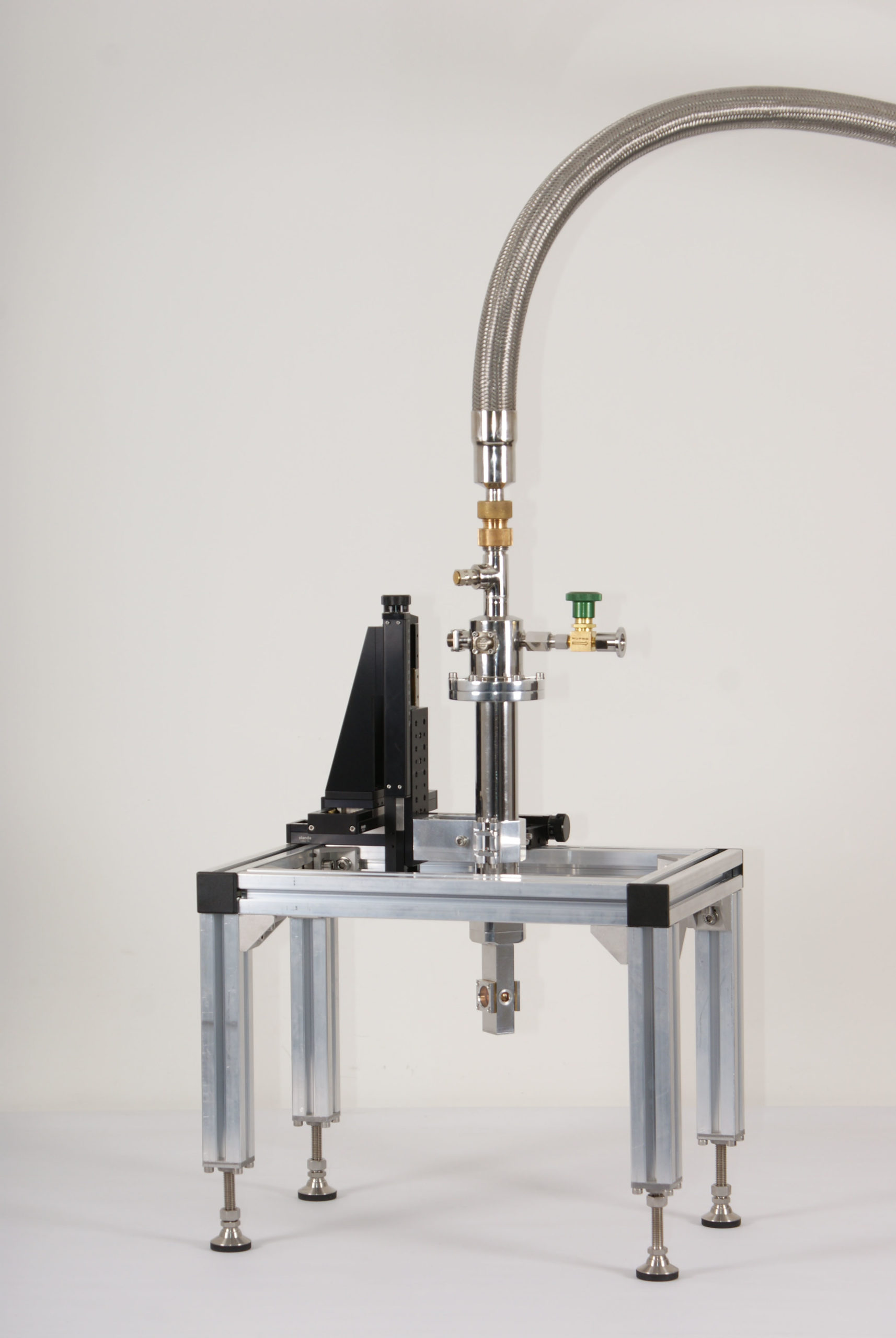

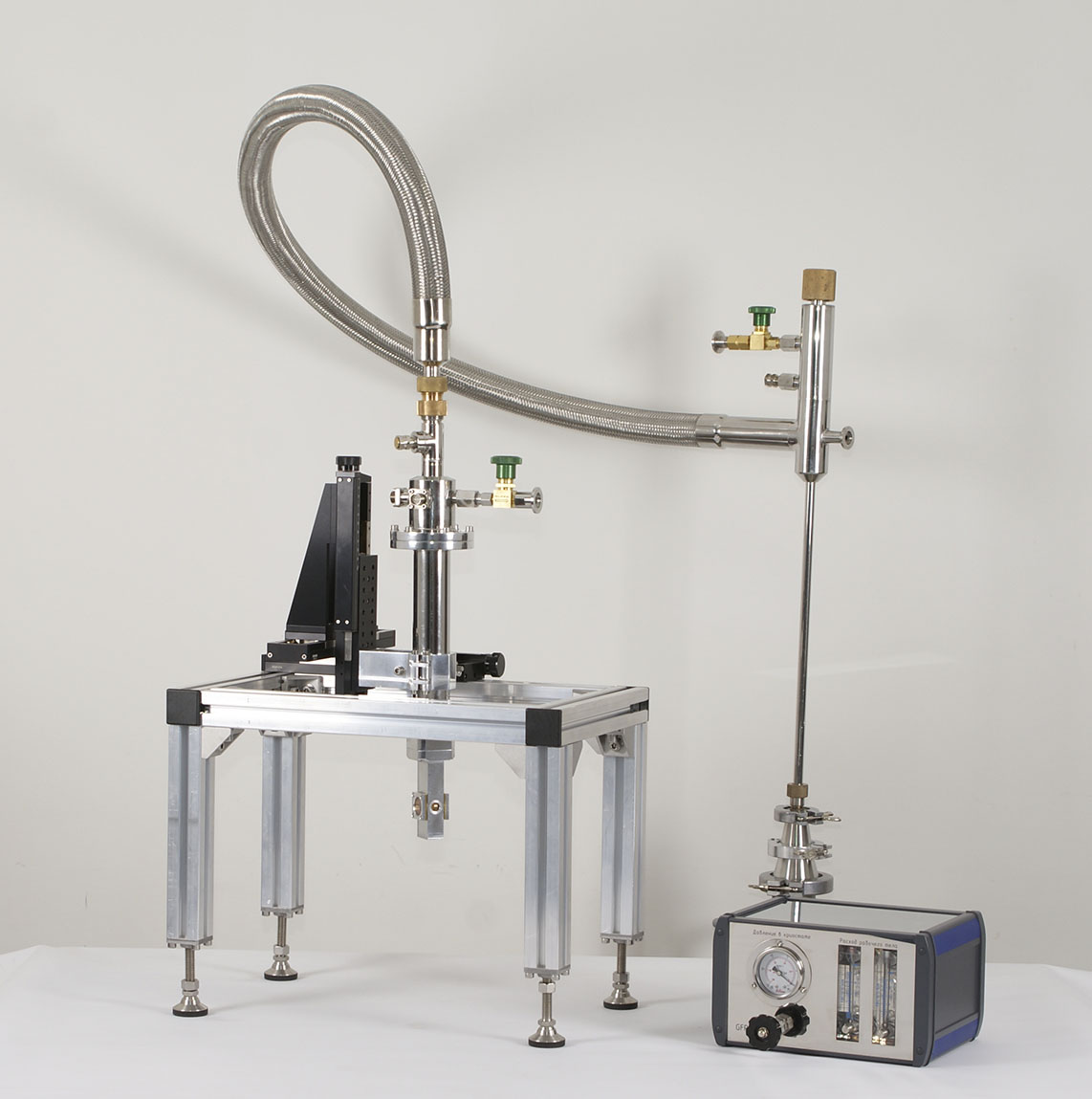

— стенд для установки криостата.

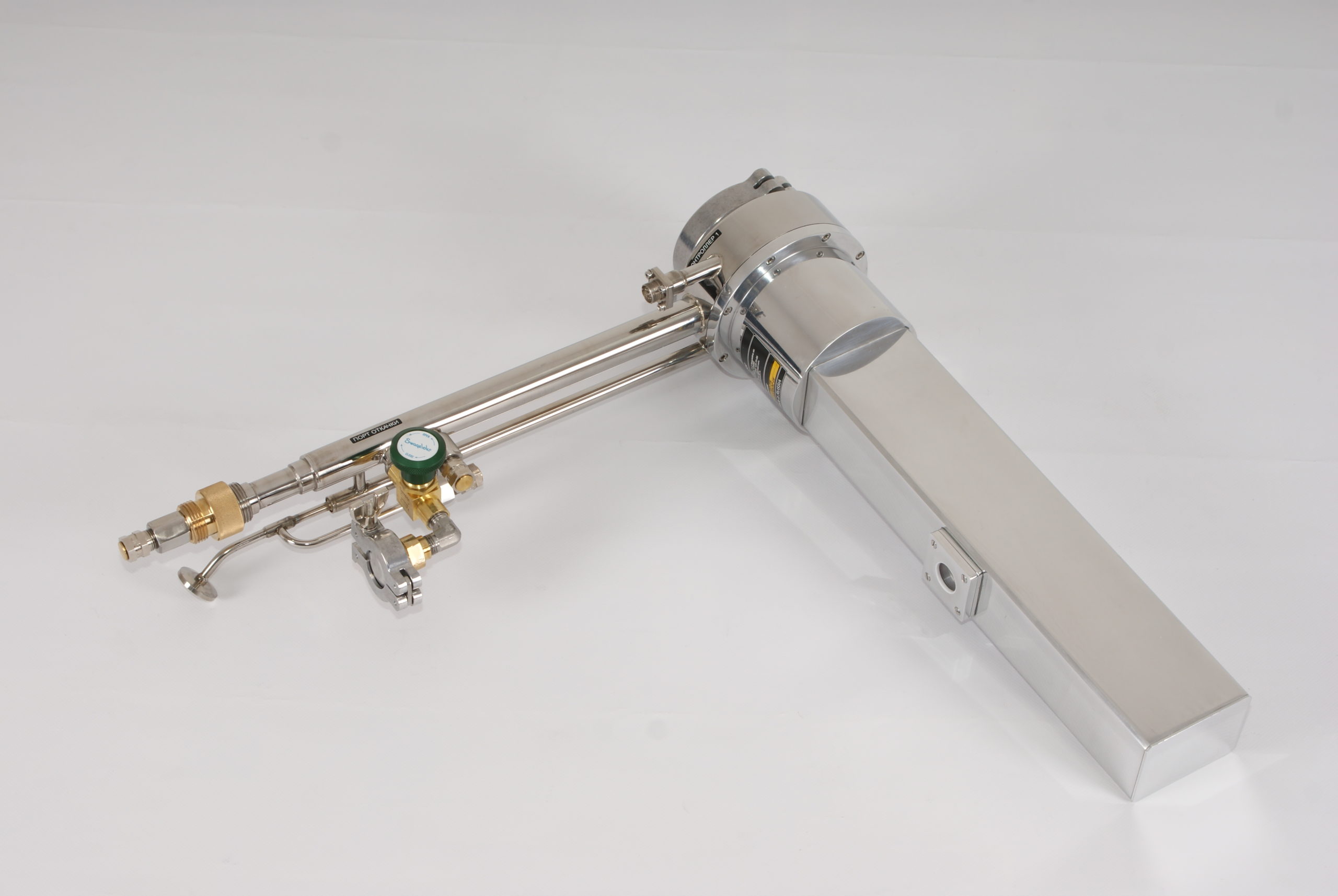

Стандартная конфигурация криостата:

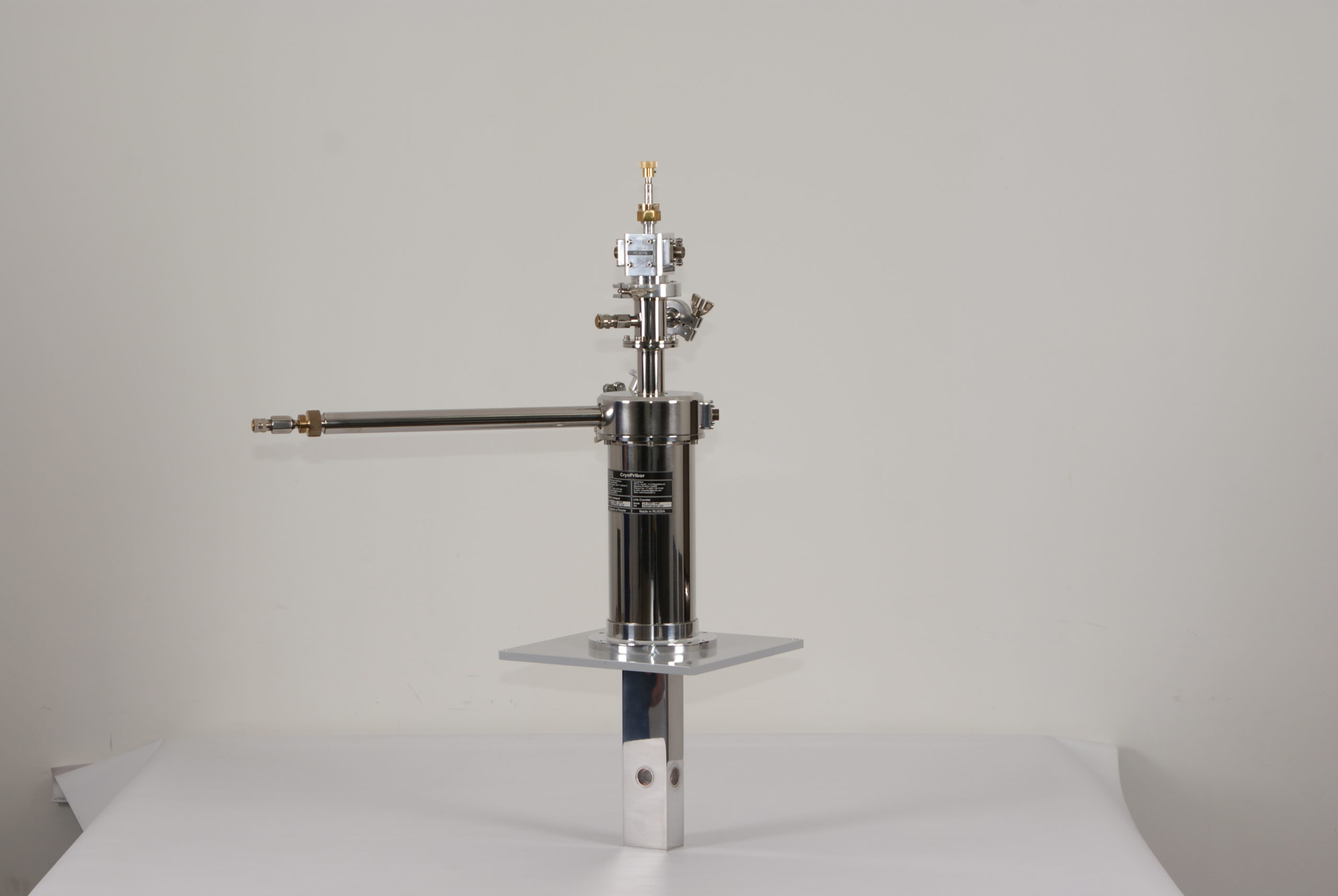

— вакуумный корпус криостата;
— датчики температуры на теплообменнике и на держателе образца;
— управляющий нагреватель;
— откачной вакуумный сильфонный клапан KF16 либо KF25;
— аварийные клапаны сброса давления на вакуумной рубашке;

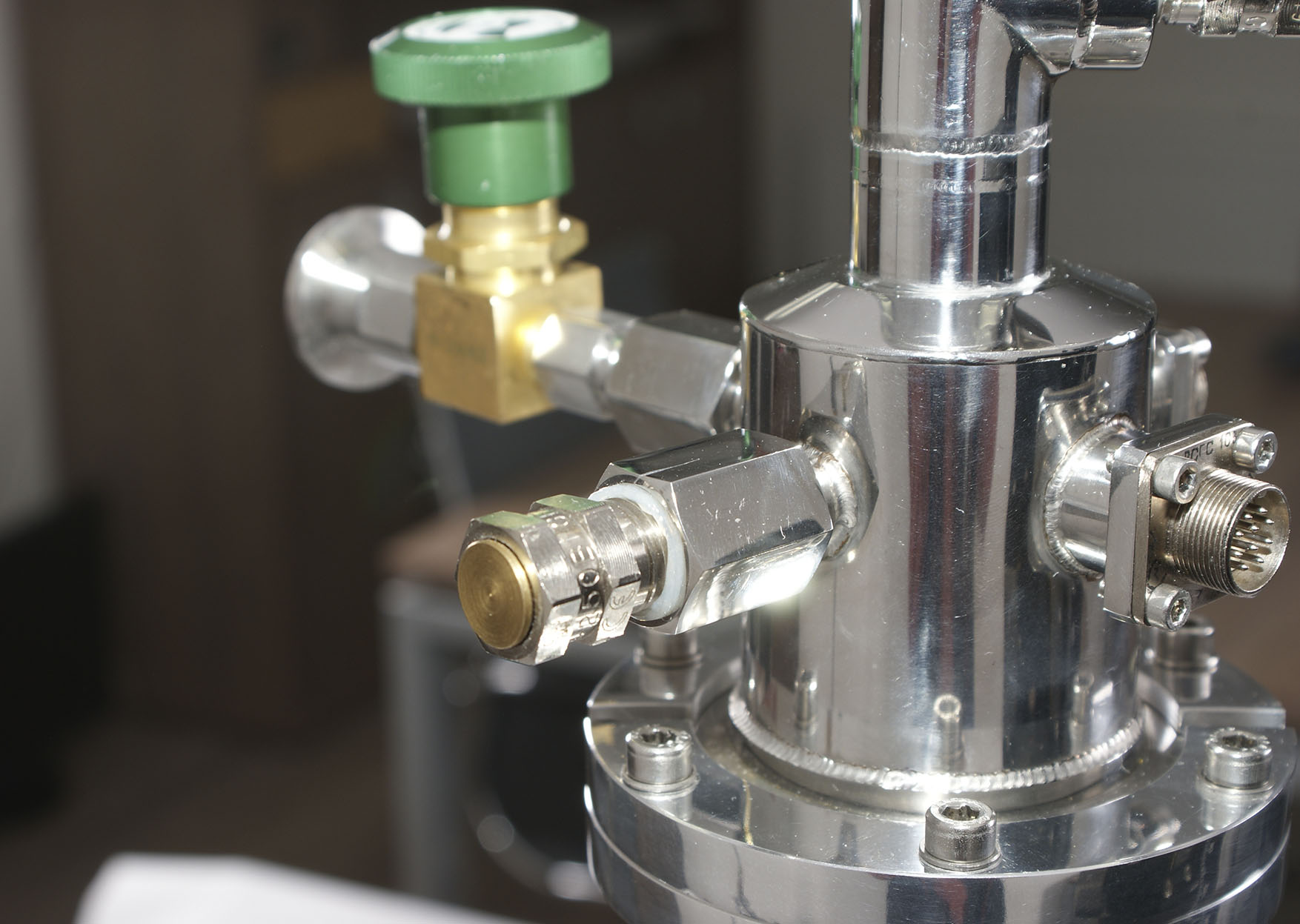

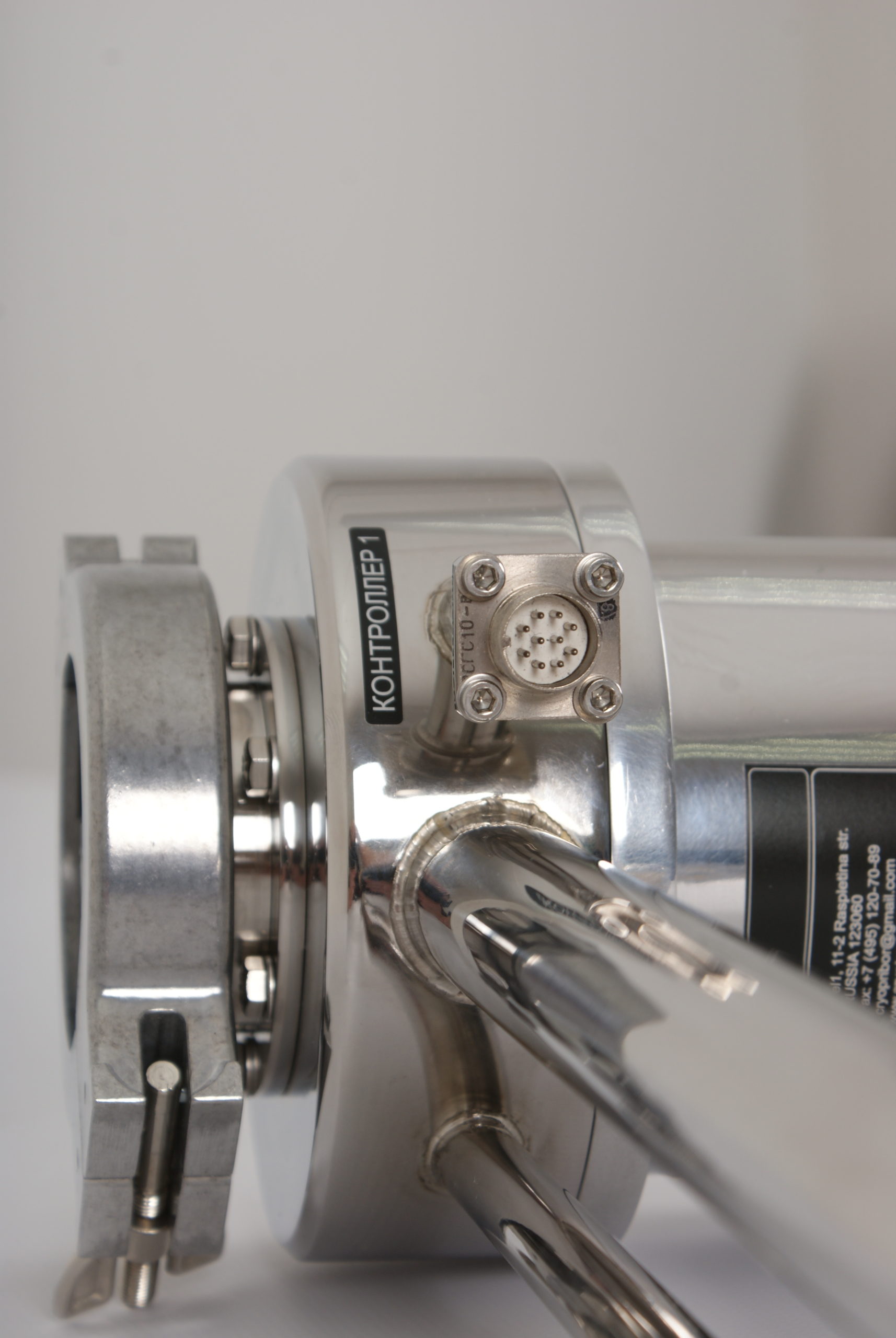

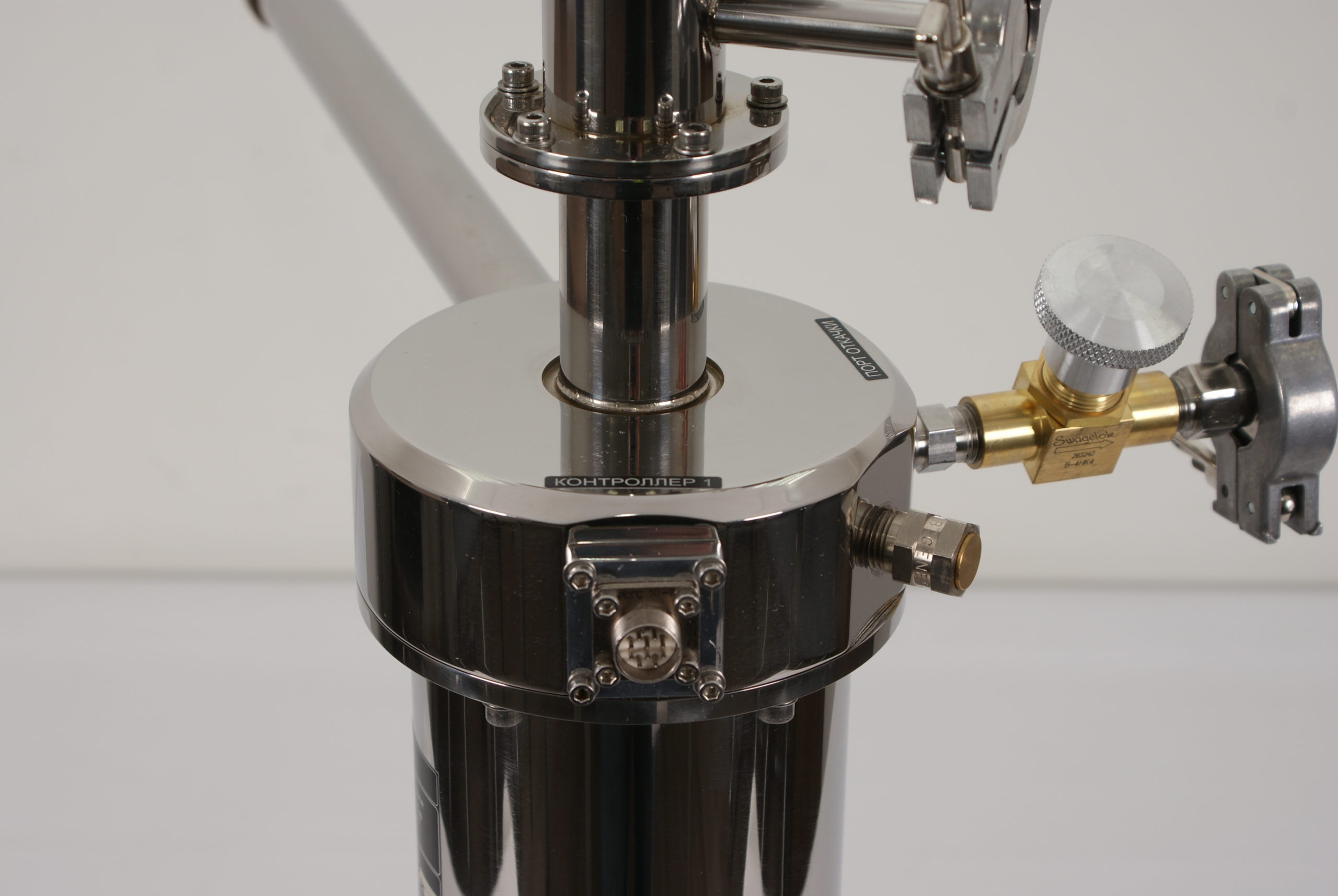

— 10-контактный вакуумный разъем для присоединения криостата к контроллеру температуры;

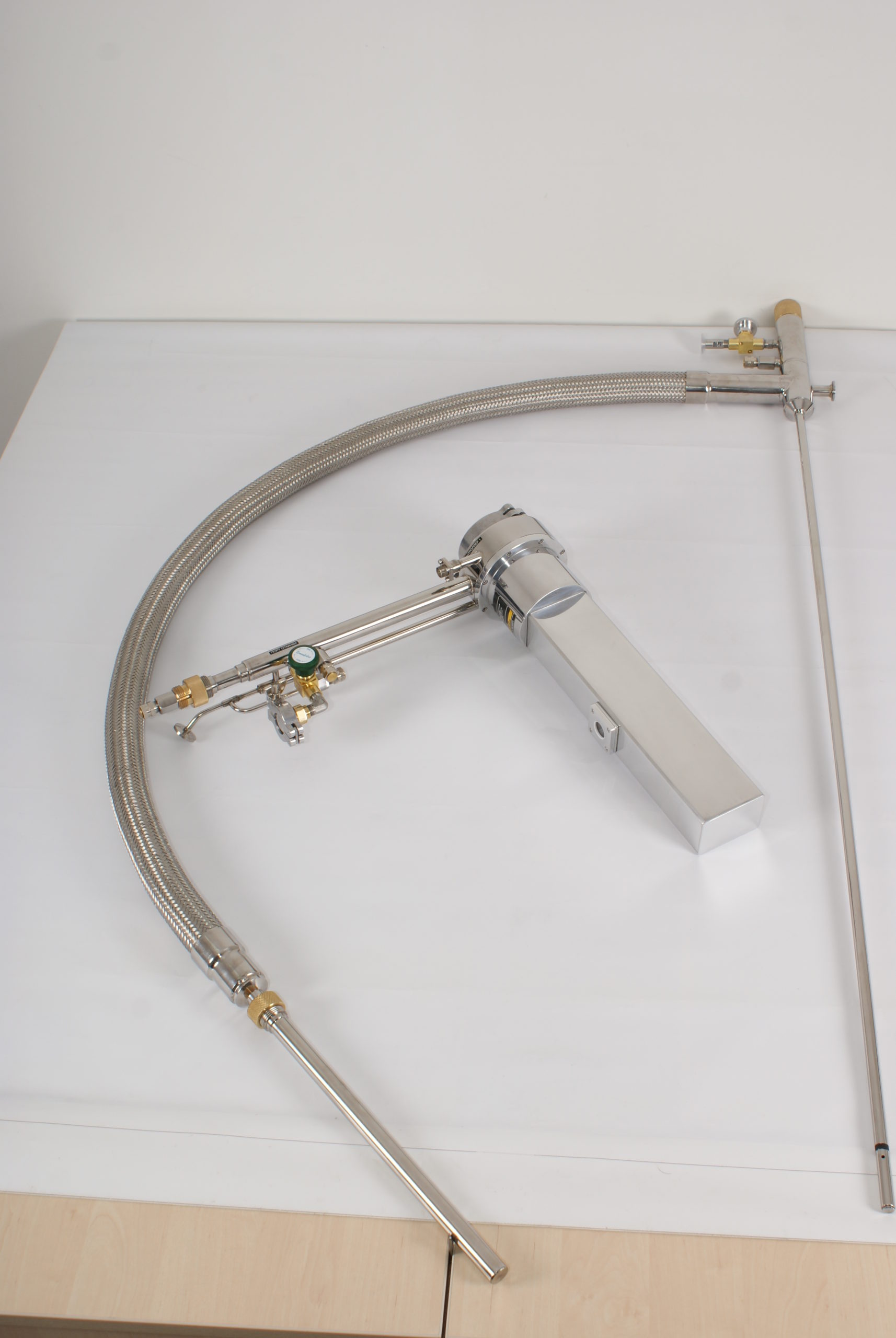

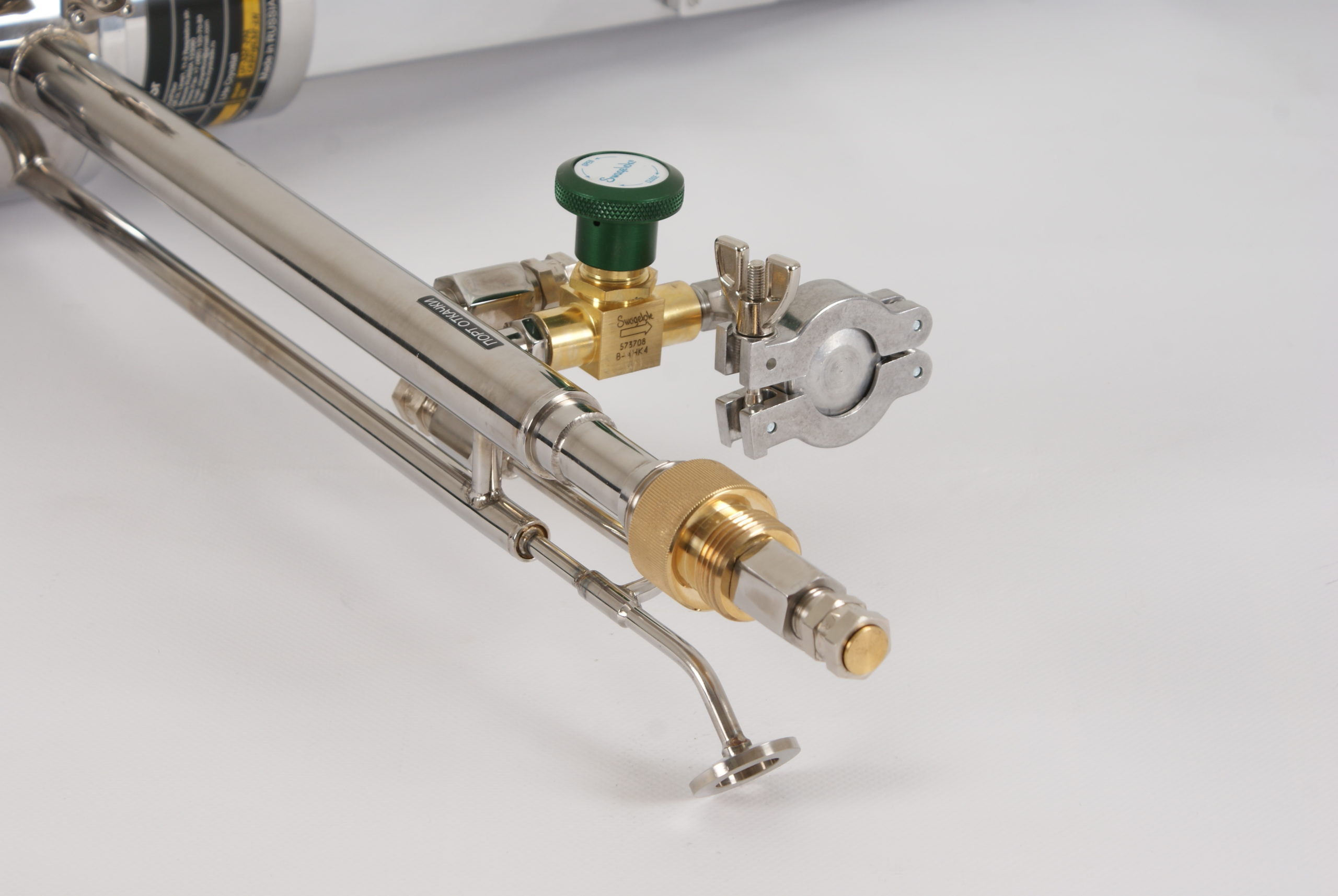

— переливное устройство для жидкого гелия (с ЭВТИ);

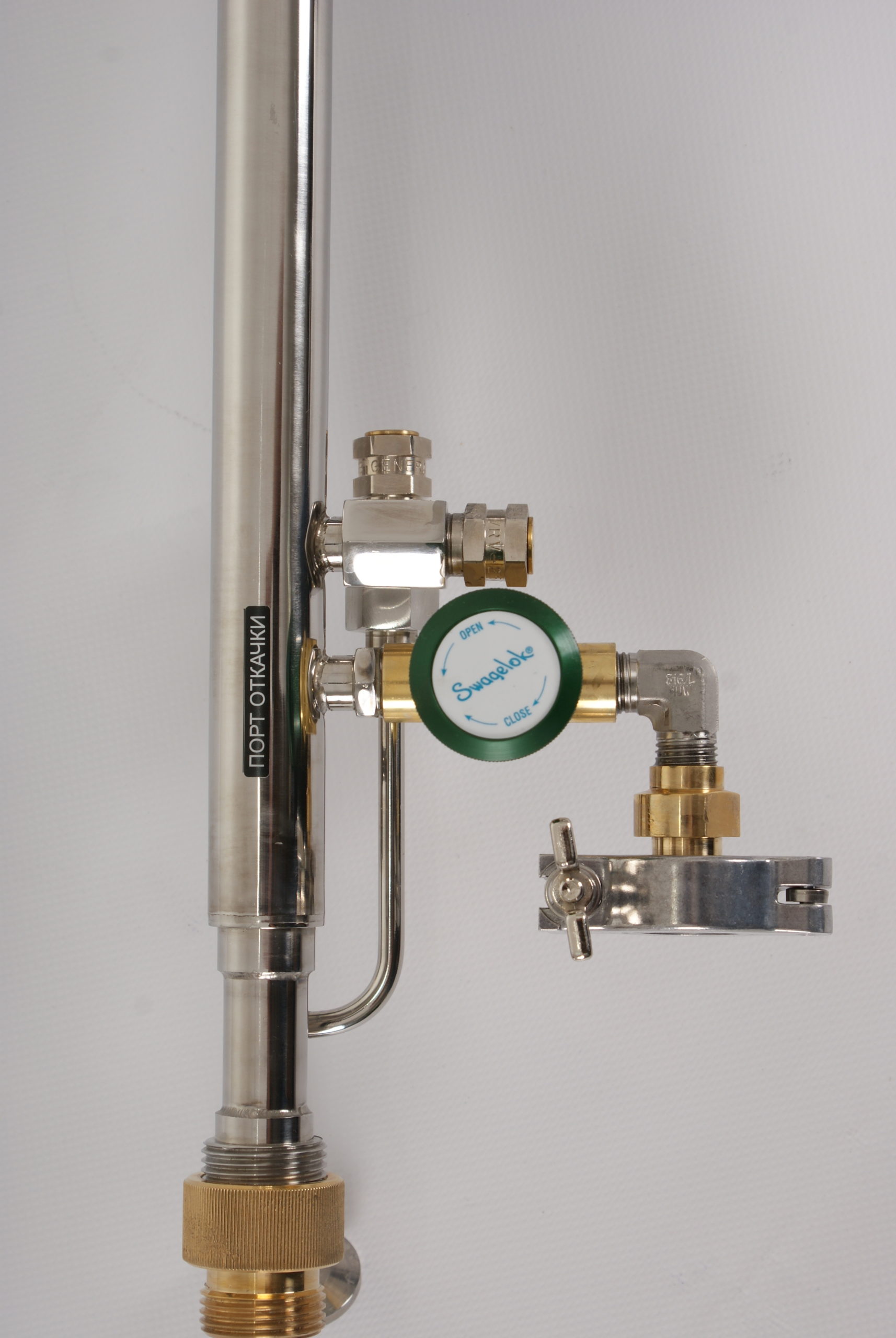

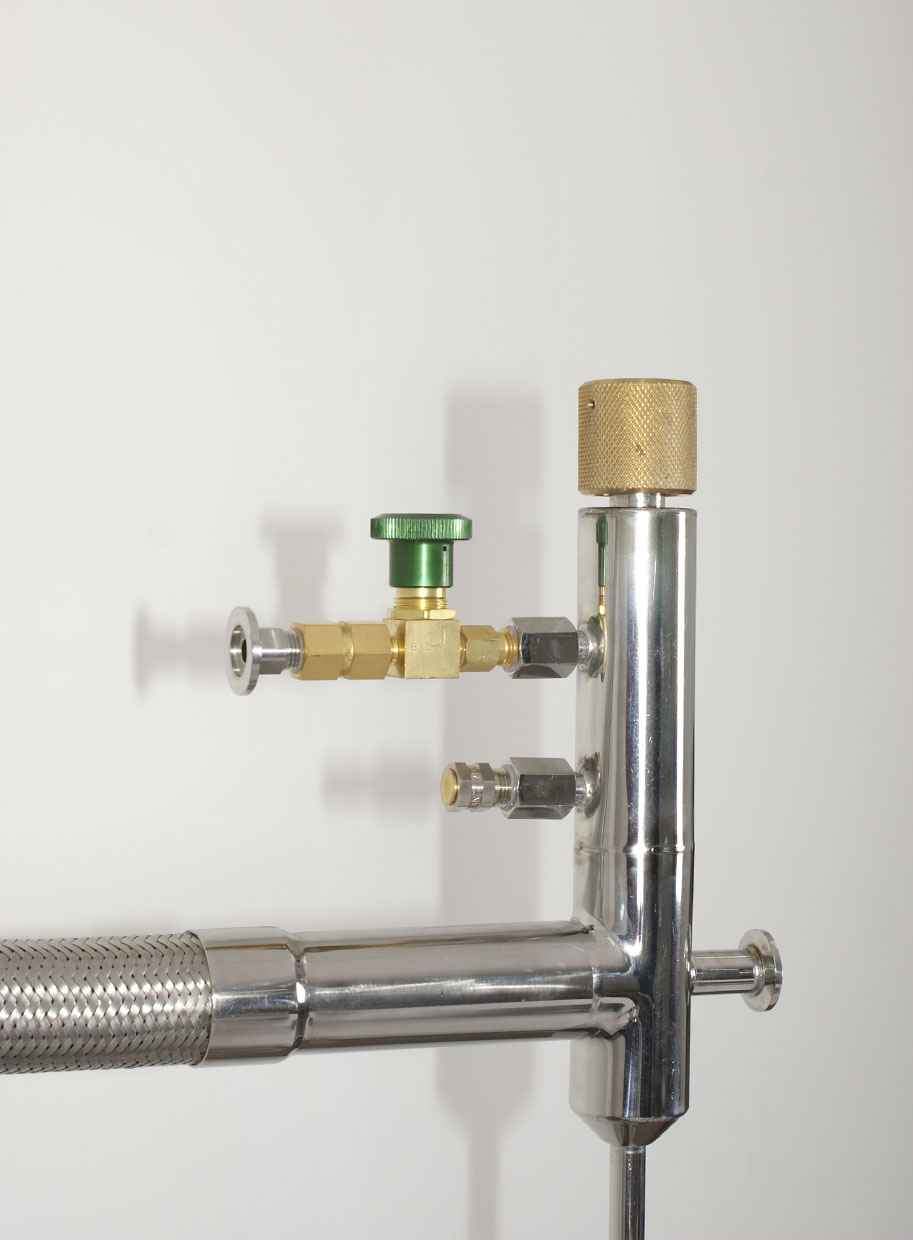

— игольчатый клапан на переливном устройстве для контроля потока гелия;

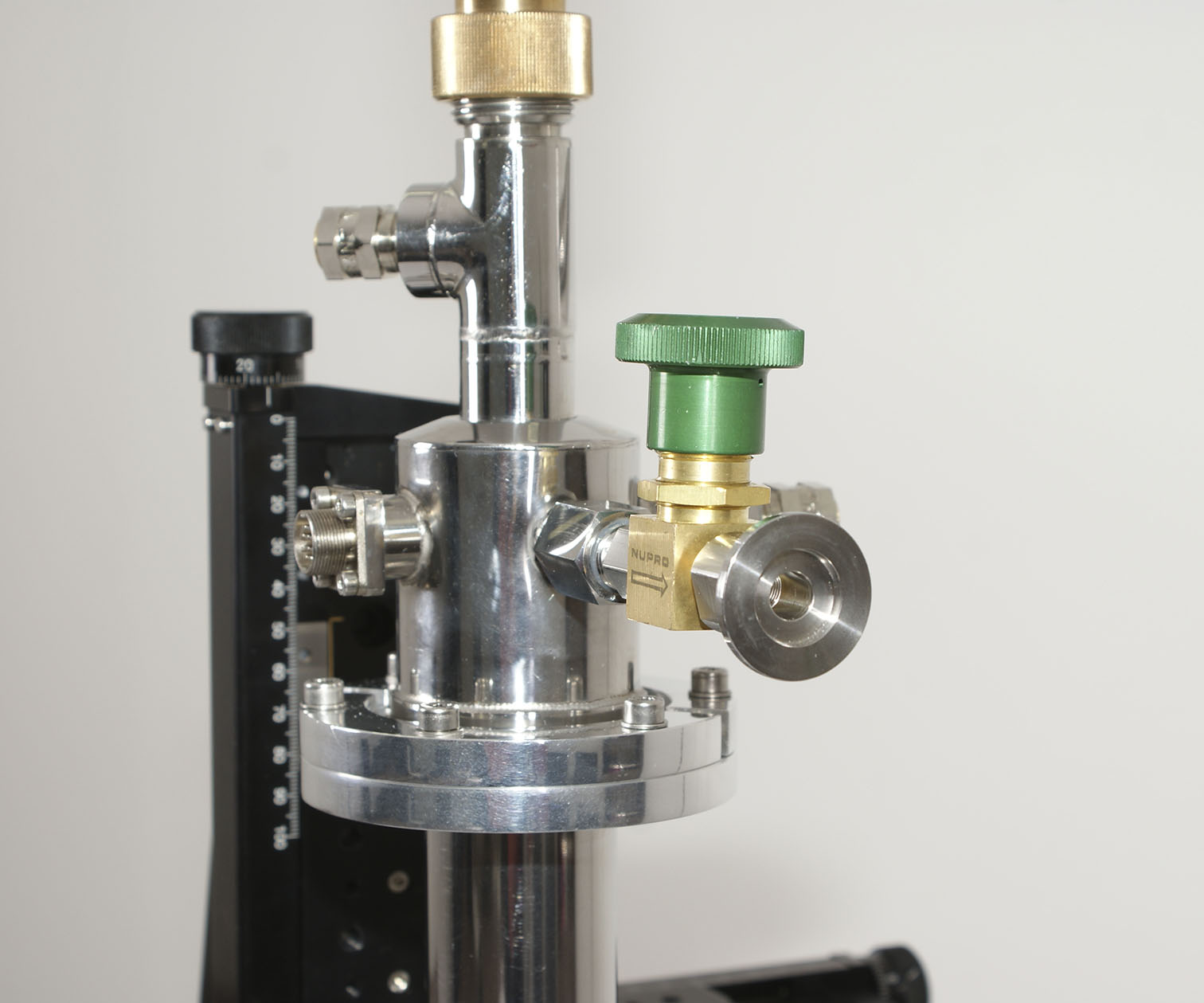

— порт откачки паров из пространства образца с фланцем стандарта KF;
— сорбционный насос.
Доступные опции:
— провода различной конфигурации (витая пара, коаксиальные, оптоволокно), проведенные от держателя образца до вакуумно-плотного разъема, установленного на инструментальной юбке криостата (в криостате с образцом в вакууме) или на головке вставки в шахту (в криостате с образцом в парах гелия);
— дополнительные датчики температуры, устанавливаемые на держатель образца и/или сам образец;
— повышение максимальной температуры криостата до 500/800 К;
— установка оптических окон из любого материала в зависимости от требований заказчика (плавленый и кристаллический кварц, ZnSe, кремний, фторопласт, TPX и др.);

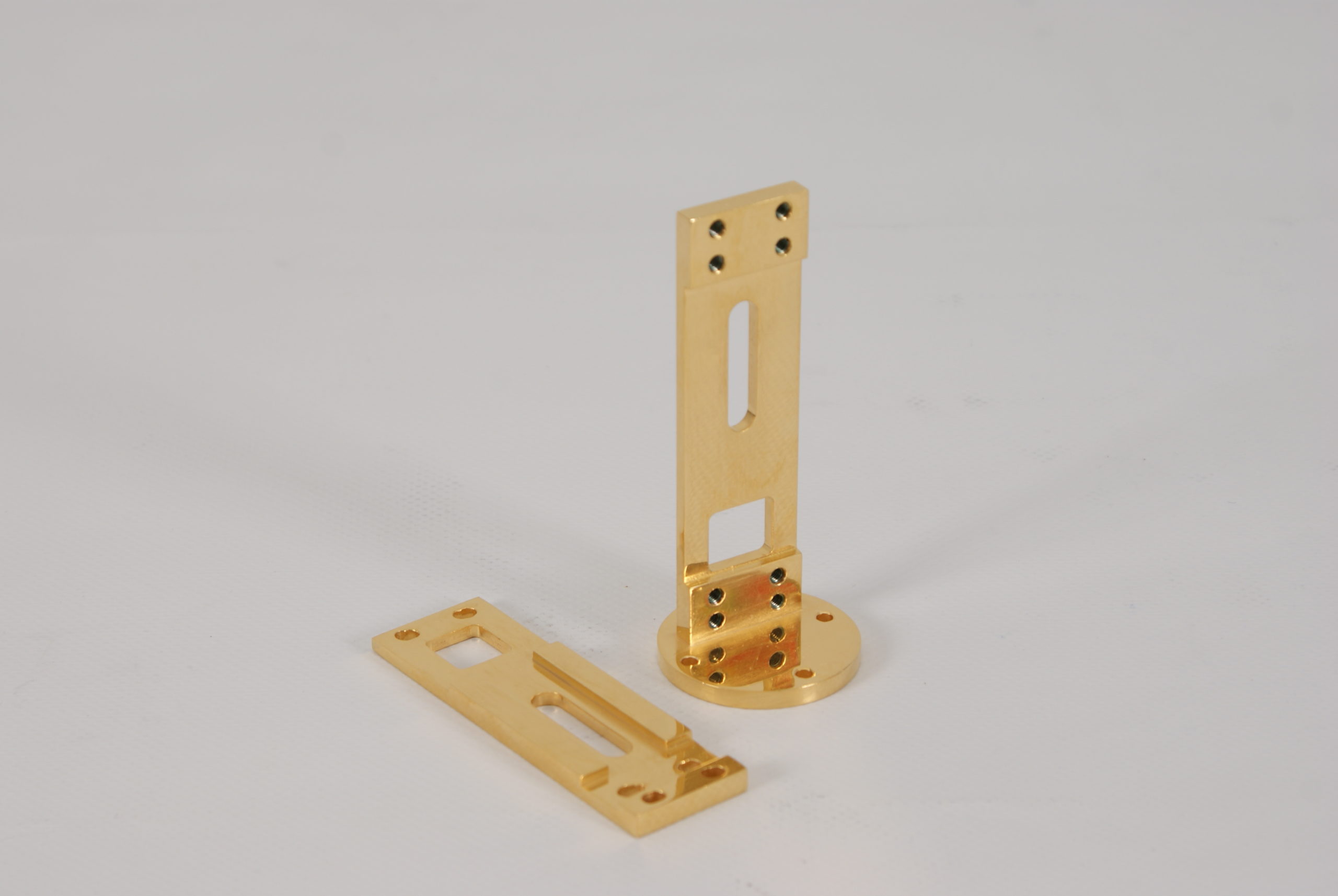

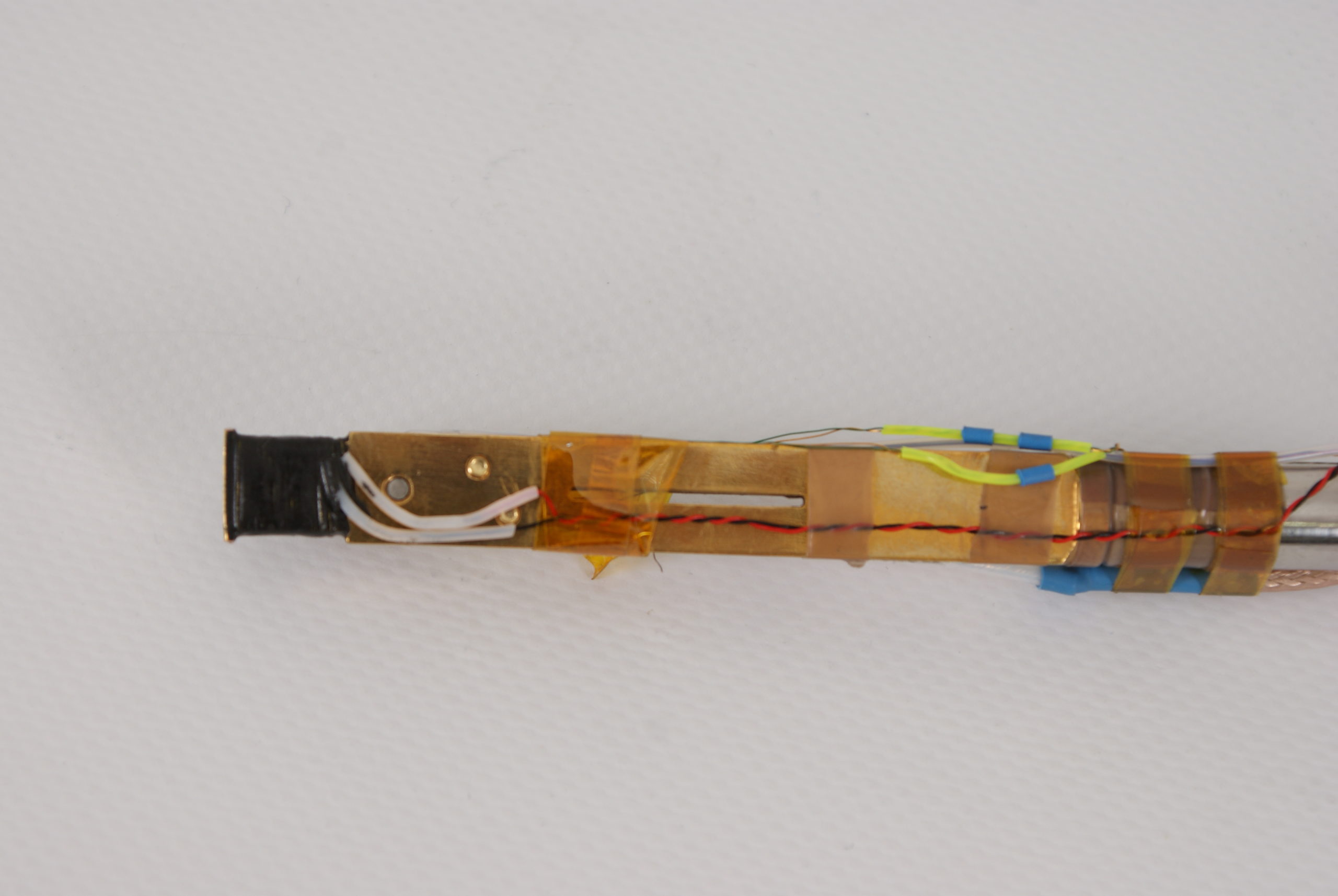

— изготовление держателей образца согласно требованиям заказчика;
— проектирование пространства образца, конфигурации оконного блока и т.п. для специальных применений (для использования совместно с магнитами; для больших образцов и т.п.);
— для криостатов с образцом в парах гелия возможна поставка различных вставок и измерительного оборудования, подготовленного под проведение определенного эксперимента;
— поставка всевозможных систем для XYZ-перемещения, наклона, вращения криостата (механических или моторизированных в зависимости от требований точности и диапазона перемещений);
— возможность работы в качестве проточного азотного криостата;
— добавление электрических разъемов под задачи Заказчика.
Технические характеристики
Тип криостата |
Проточный гелиевый криостат |
Базовая температура |
без откачки паров гелия: 4.2…4.5 К
при откачке паров гелия: <1.5..2 К (зависит от конфигурации криостата и мощности откачки) |
Максимальная температура |
325 К в стандартном исполнении
500 / 800 К при заказе специальной высокотемпературной опции (обычно в этом случае растет базовая температура) |
Стабильность температуры |
Не хуже ±0.3 К |
Оптический доступ |
По запросу, в зависимости от требований эксперимента Заказчика |
Требуемый для запуска криостата уровень вакуума |
10-3 Торр |
Время охлаждения криостата от комнатной до базовой температуры |
От ~30 минут до 2 часов в зависимости от конфигурации криостата |
Затраты гелия на охлаждение от комнатной до базовой температуры |
От 0.8 до 3 л в зависимости от конфигурации криостата |
Расход гелия при работе на температуре ~ 4.2 К |
От 0.5 до 2 л/ч в зависимости от конфигурации криостата |
Вес криостата |
От 3 до 20 кг |
