Краткое описание

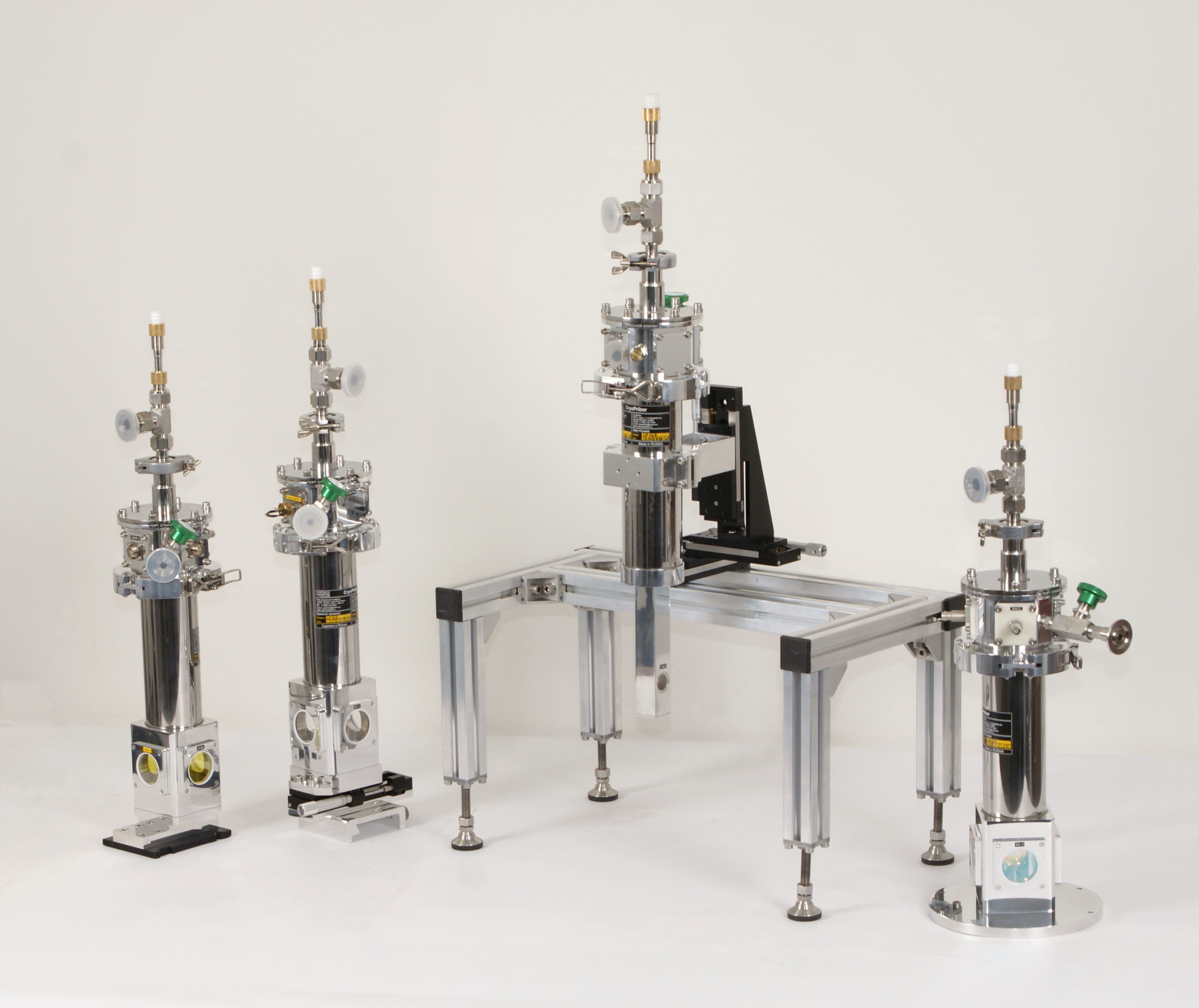

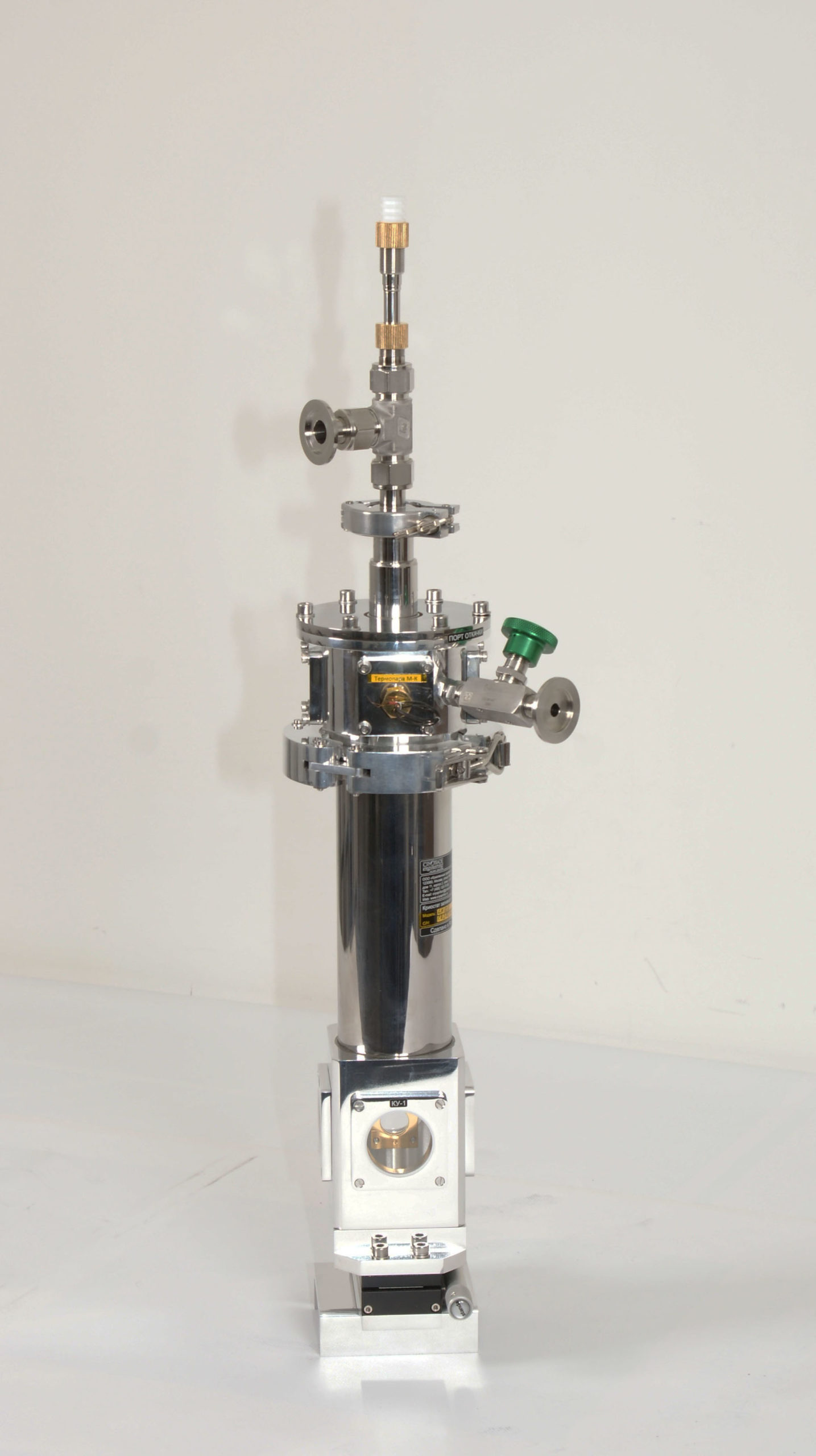

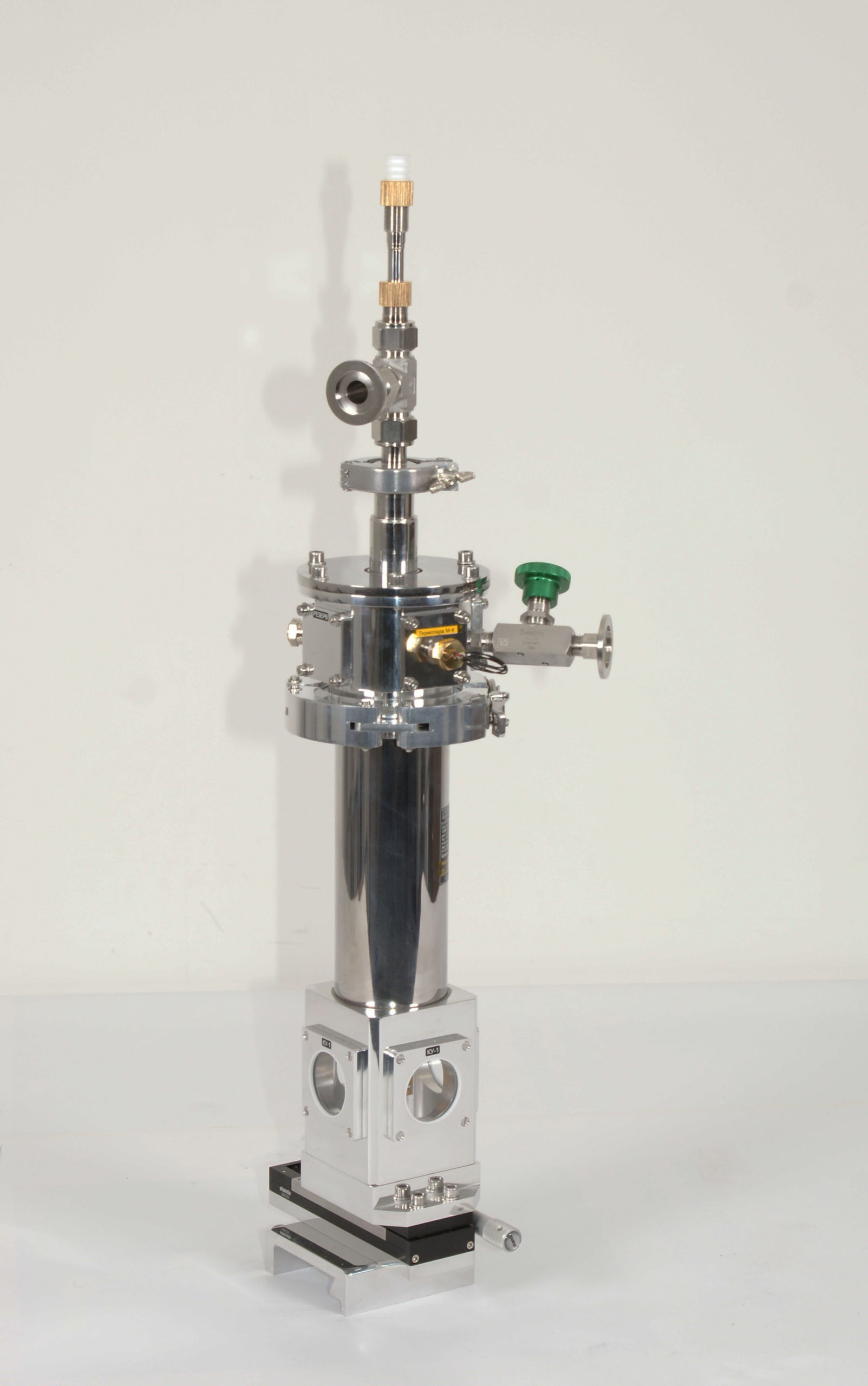

Заливной азотный оптический криостат LN-120 производства ООО «Криогенные приборы» предназначен для проведения оптических и неоптических исследований образцов с рабочим диапазоном температур 78 – 500 K.
Криостат прост в работе и не требует никакого сервисного обслуживания. В качестве криоагента используется жидкий азот, который заливается в криостат через горловину. Криостат оснащен быстроразъемным фланцем, что позволяет быстро и просто разбирать криостат для установки и смены образца. Вентиляционный порт оснащен вакуумным фланцем для возможности откачки паров азота и работы при температурах вплоть до 65 K.
Области применения
— УФ-Вид спектроскопия;
— Оптические исследования;
— Электро-оптические исследования;
— Спектроскопия комбинационного рассеяния света (Рамановская спектроскопия);
— ИК-Фурье спектроскопия;
— Спектроскопия поглощения;
— Эксперименты «накачка — зондирование» («pump-probe»);
— Генерация оптических гармоник;
— Люминесценция и электролюминесценция.
Основные преимущества
— низкая стоимость;
— легкая и простая конструкция, с возможностью модификации в будущем;
— возможность работы в широком диапазоне температур;
— широкие возможности кастомизации оконного блока и держателя образца, в том числе для очень больших образцов (более 20 см в диаметре);
— окна большого размера даже в стандартном исполнении.
Комплект поставки
— Криостат
— Вставка для заливки жидкого азота, вентиляции и работы при Т>78 K;
— Воронка для заливки жидкого азота;
— Суппорт – основание;
— Скользящий суппорт для установки криостата над оптическим столом.
Дополнительное оборудование
— температурные контроллер и/или монитор – как бюджетные варианты (с точностью контроля температуры ±1 ºС, так и высокоточные контроллеры с точностью отображения температуры до 0.001 ºС);
— средства откачки вакуума: пластинчато-роторные (масляные) и спиральные насосы, турбомолекулярные откачные посты (в сухом и масляном исполнении); а также азотные ловушки;
— набор вакуумной арматуры для соединения с линией откачки;
— дополнительное оптическое оборудование, необходимое для измерений заказчика;
— сосуд Дьюара;
— переливные устройства (обычные и с ЭВТИ), азотные питатели;
— стенд для установки криостата.
Стандартная конфигурация криостата:

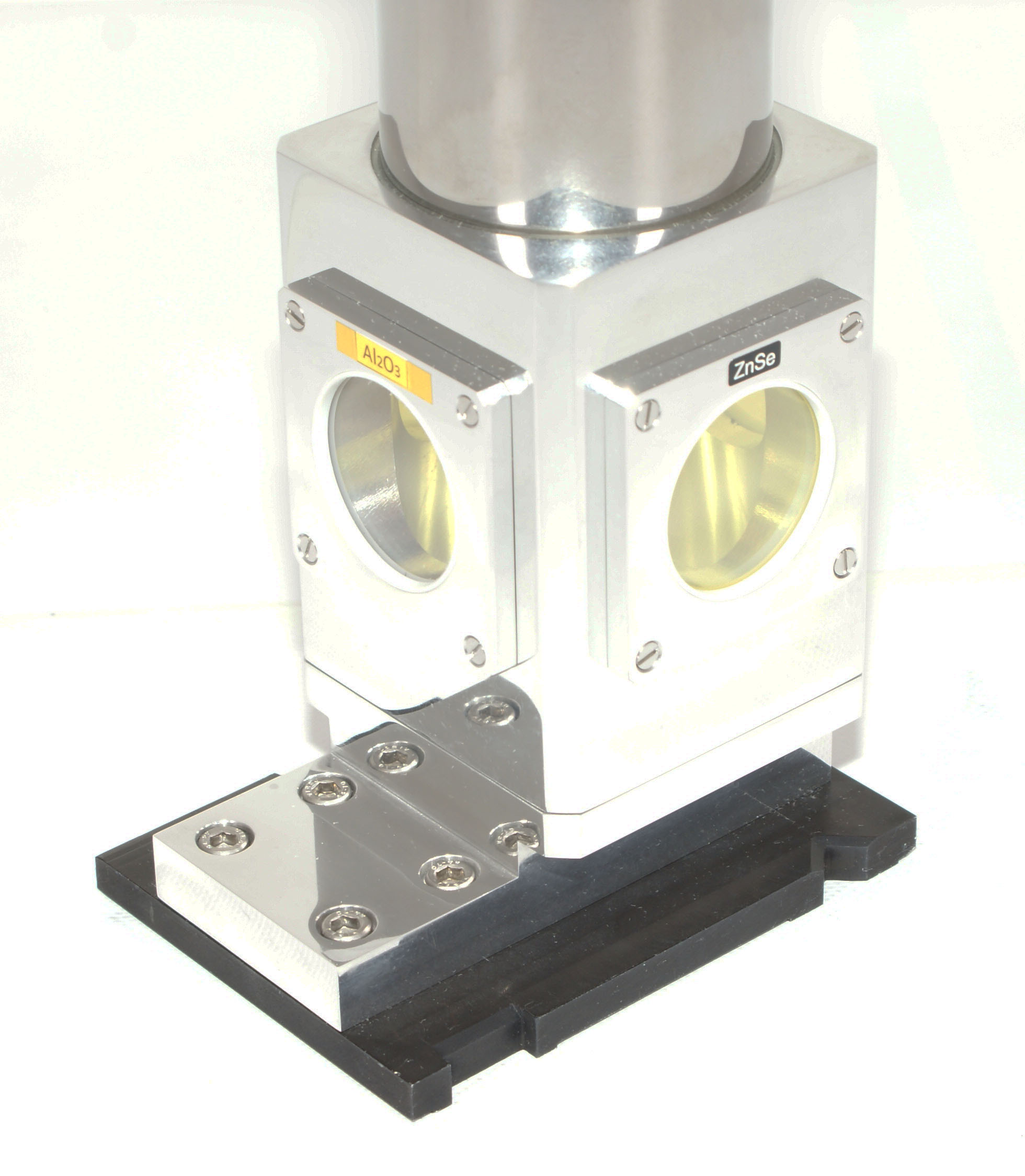

— вакуумный корпус с 4 оптическими портами для установки окон, расположенными со сдвигом 90°;
— 4 оптических окна из плавленого УФ-кварца марки КУ-1 диаметром на просвет 41 мм;
— датчик температуры – платиновый термометр сопротивления;
— управляющий нагреватель;
— откачной вакуумный сильфонный клапан KF16
— аварийным клапан сброса давления
— 10-контактный вакуумный разъем для присоединения криостата к контроллеру температуры;
— три резервных порта для разъемов для использования Заказчиком;

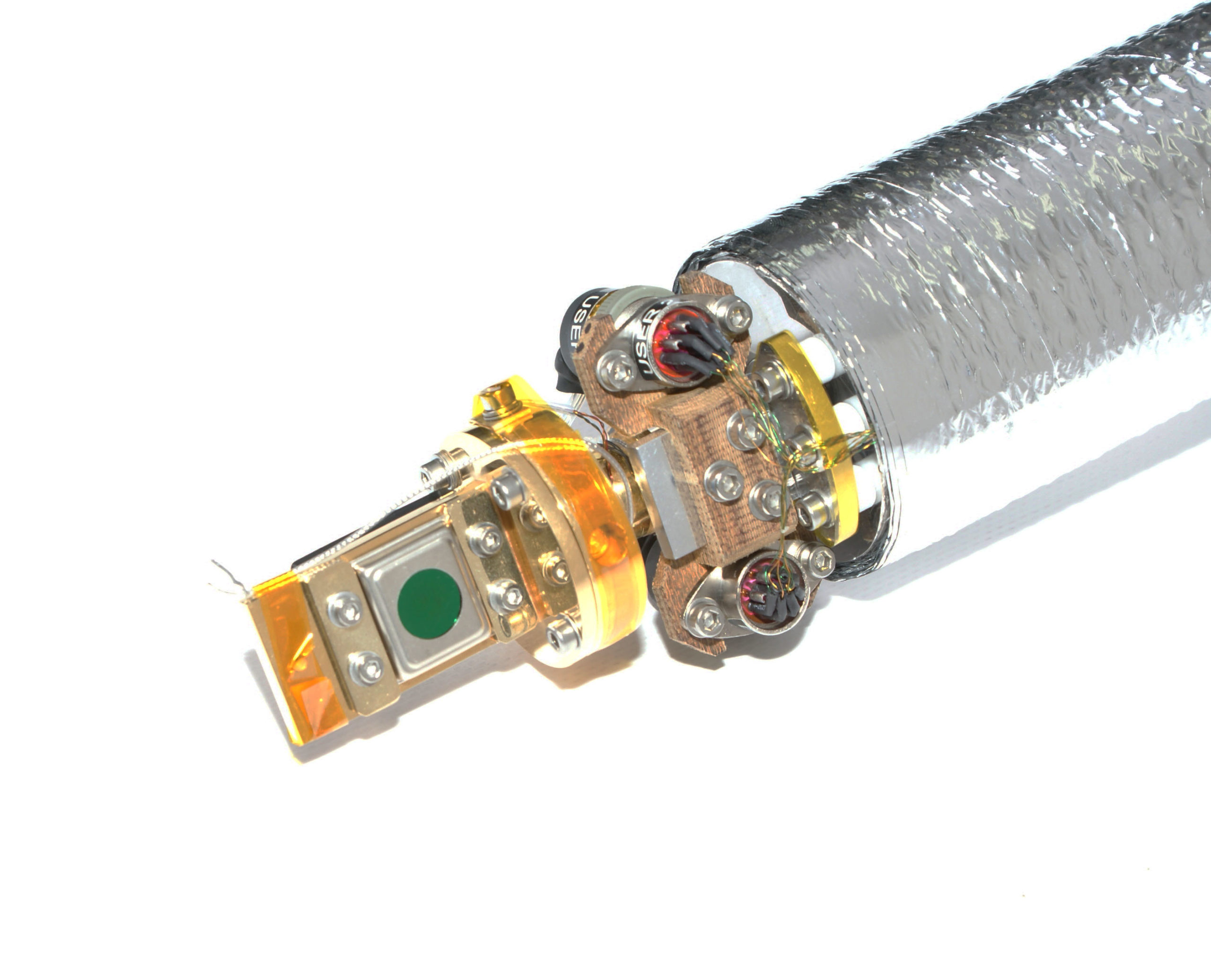

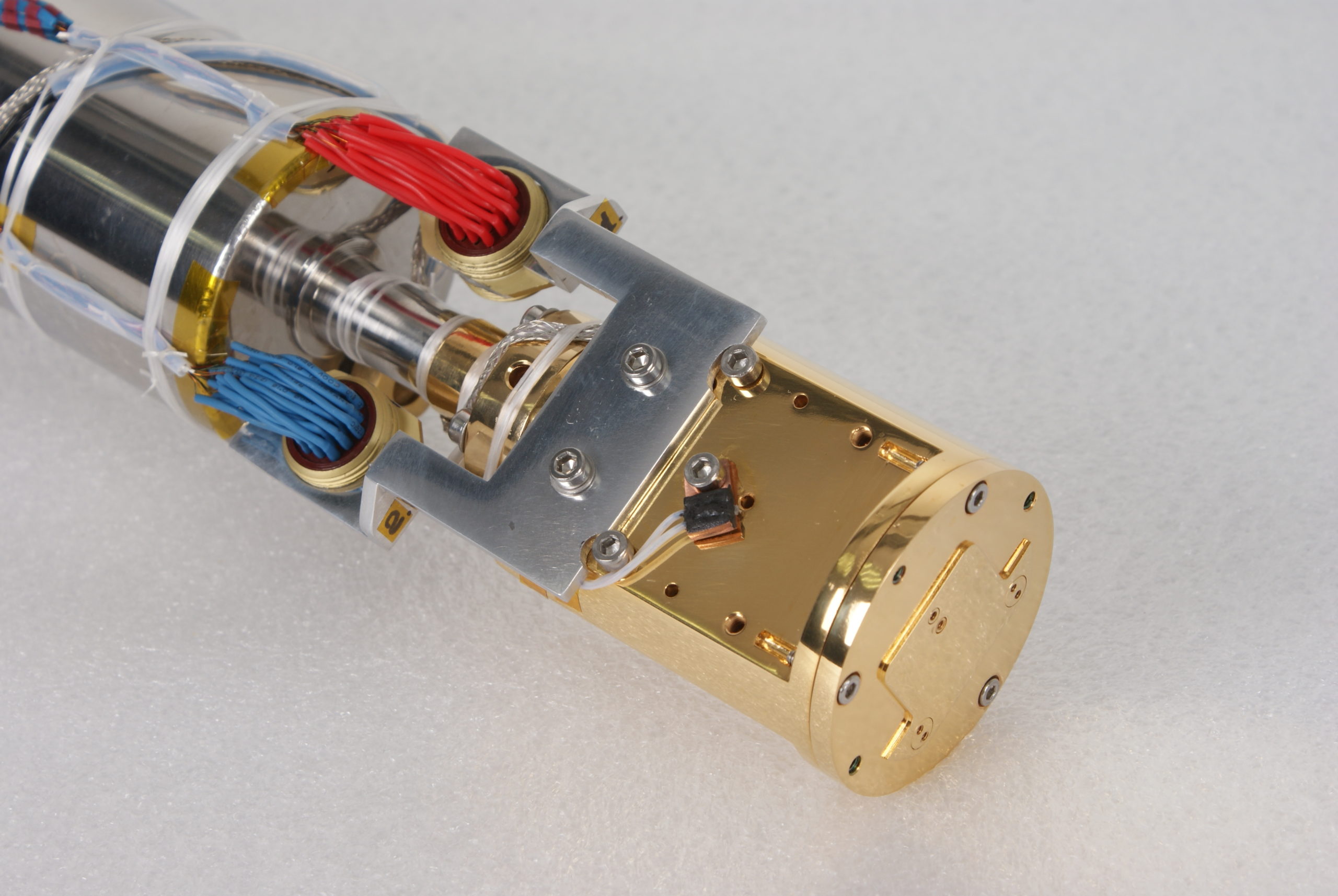

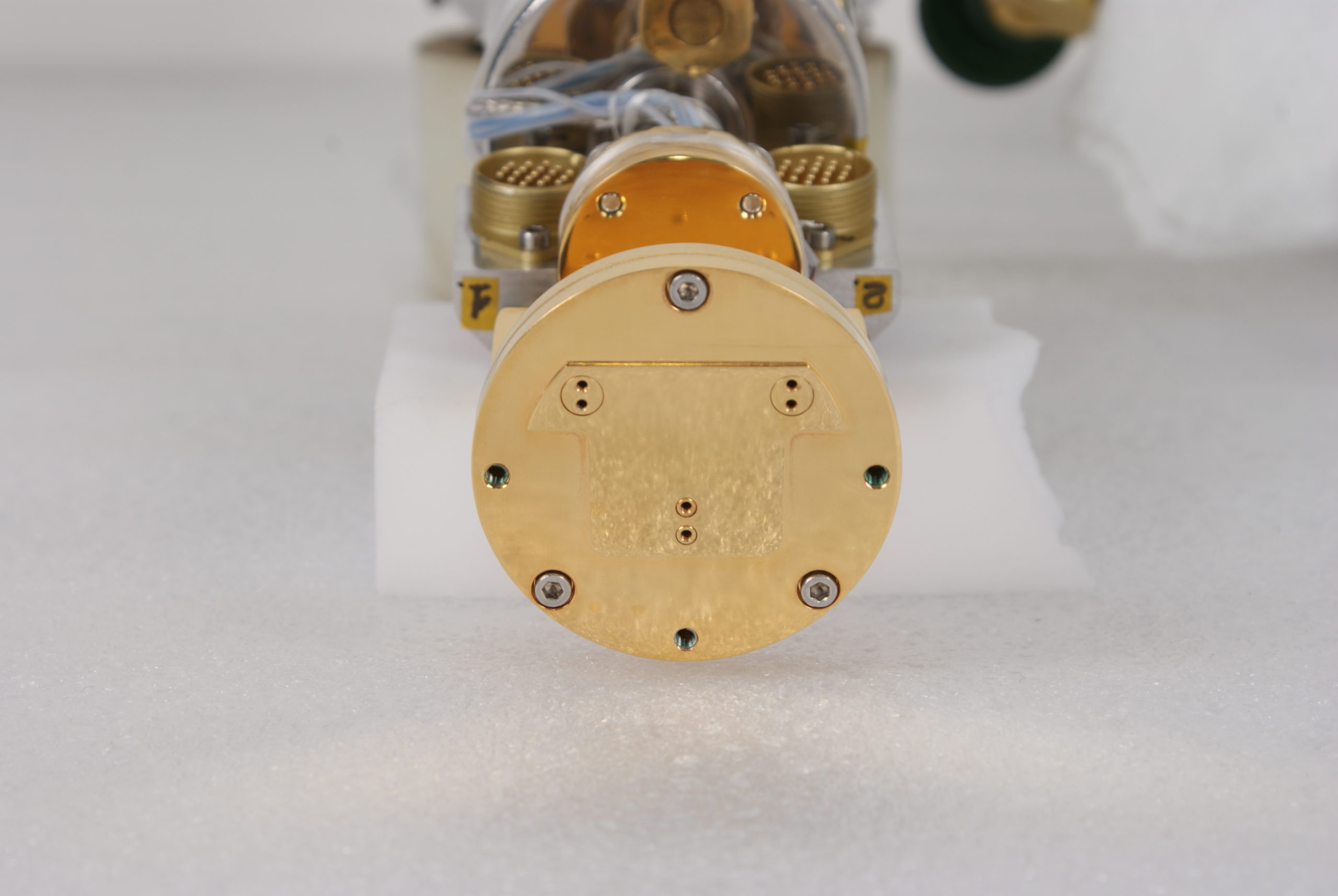

— оптический держатель образца из бескислородной отожженной полированной меди, позолоченный.
Доступные опции
— замена датчика температуры на более точный диодный либо резистивный датчик;

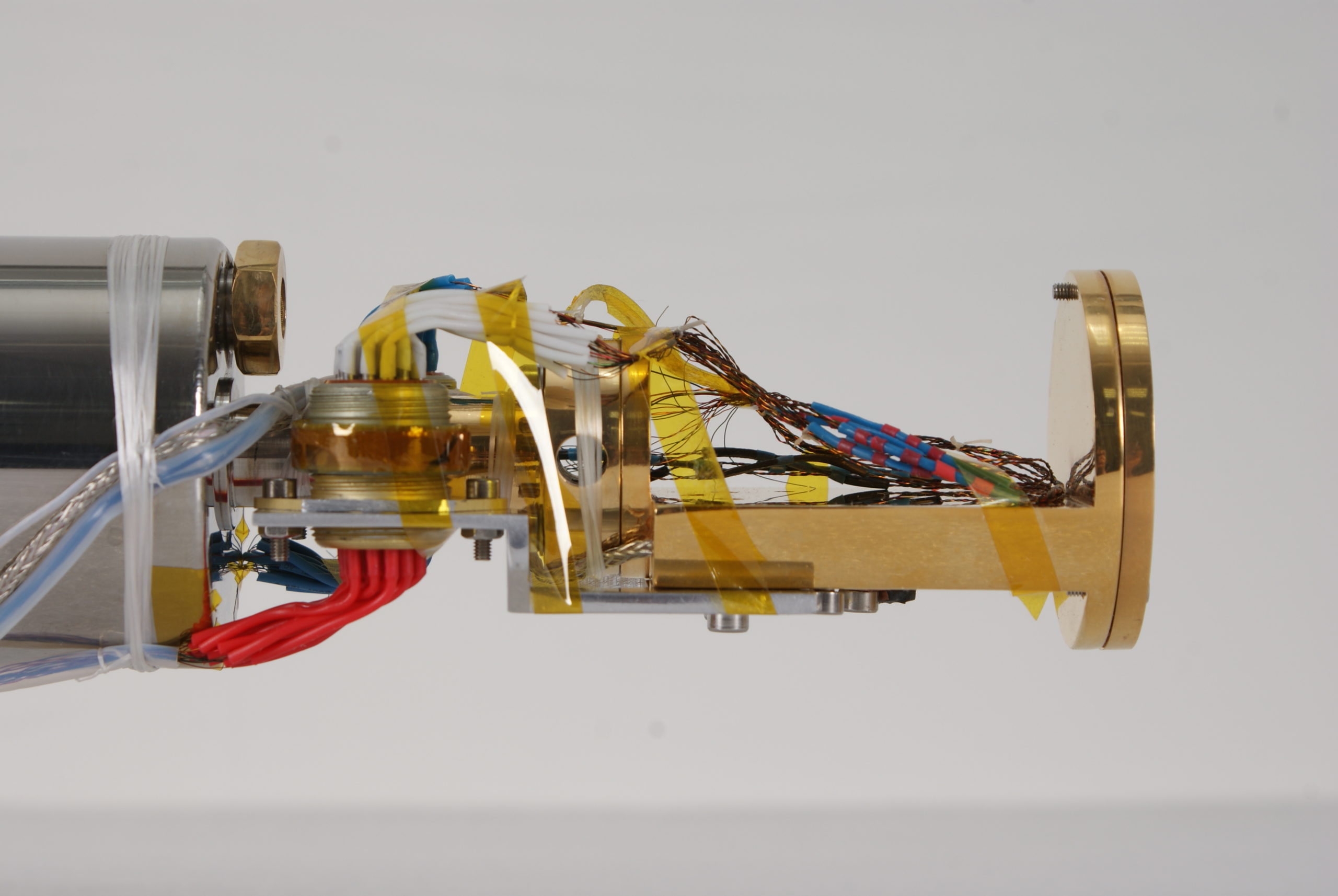

— провода различной конфигурации (витая пара, коаксиальные, оптоволокно), проведенные от держателя образца до инструментальной юбки криостата и соединенные с вакуумно-плотным разъемом, установленным в свободный порт;
— дополнительные датчики температуры, устанавливаемые на держатель образца и/или сам образец;
— повышение максимальной температуры криостата до 800 К;
— замена материала окон на любой другой в зависимости от требований заказчика (плавленый и кристаллический кварц, ZnSe, кремний, фторопласт, TPX и др.);
— изготовление держателей образца согласно требованиям заказчика;
— изменение размеров пространства образца, конфигурации оконного блока и т.п. для специальных применений (для использования совместно с магнитами; для больших образцов и т.п.);
— добавление электрических разъемов под задачи Заказчика;
— установка оптического окна в торец криостата.
Технические характеристики
Тип криостата |
Заливной азотный криостат |
Базовая температура |
без откачки паров азота: 78 К
при откачке паров азота: 64 К |
Максимальная температура |
500 К в стандартном исполнении
800 К при заказе специальной высокотемпературной опции |
Стабильность температуры |
Не хуже ±0.5 К |
Время охлаждения от комнатной температуры до базовой |
5-7 минут |
Объем азотной емкости |
0.4 л |
Время удержания на одной заправке без паразитной тепловой нагрузки |
Т = 78 К: >6 ч (типично до 8 ч)
Т = 100 К: >4 ч
Т = 200 К: >2.5 ч |
Оптический доступ |
4 окна из плавленого кварца марки КУ-1 диаметром на просвет не менее 41 мм. Возможна замена плавленого кварца на другой материал.
Возможна установка дополнительного окна в торец криостата. |
Требуемый для запуска криостата уровень вакуума |
10-3 Торр |
Вес криостата |
~4 кг (в стандартном исполнении) |
