Проточный гелиевый криостат для микроскопии LHF-11x-OPTITAB (Tmin – от 4,2 К без откачки паров гелия, от 2 К – с откачкой)

Описание

Проточные гелиевые криостаты LHF-11x-OPTITAB производства ООО «Криогенные приборы» предназначены специально для проведения оптических исследований образцов совместно с микроскопами в широком рабочем диапазоне температур от <2 до 325 K и выше.

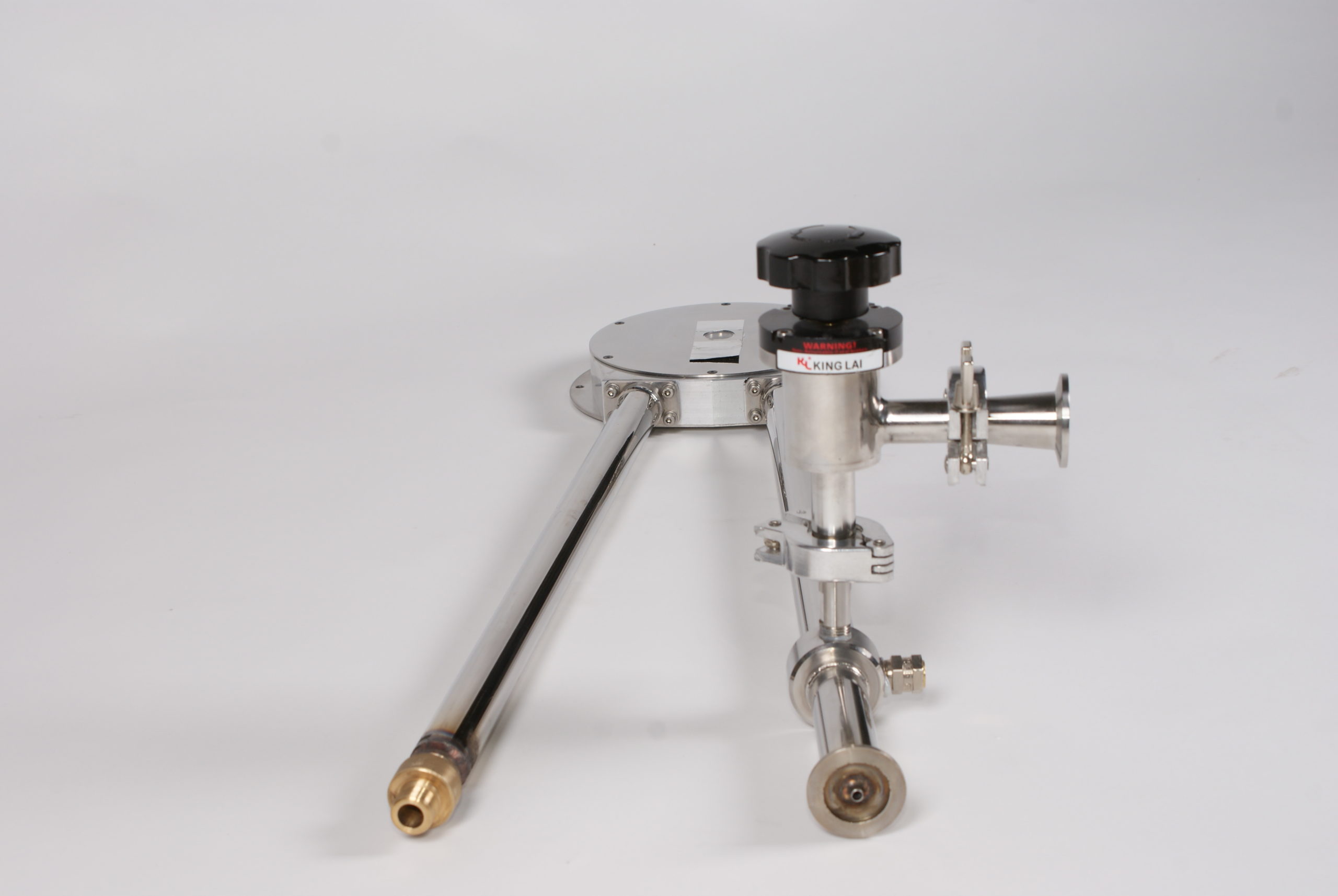

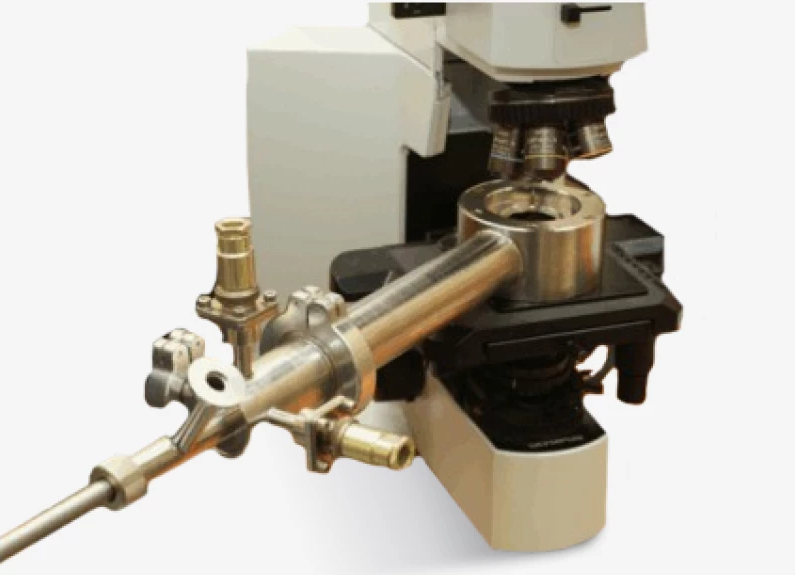

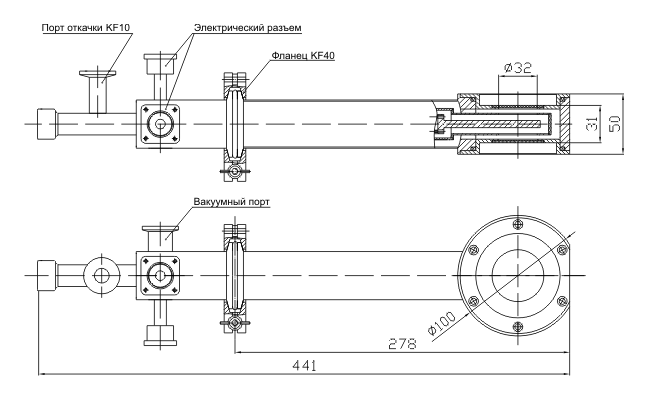

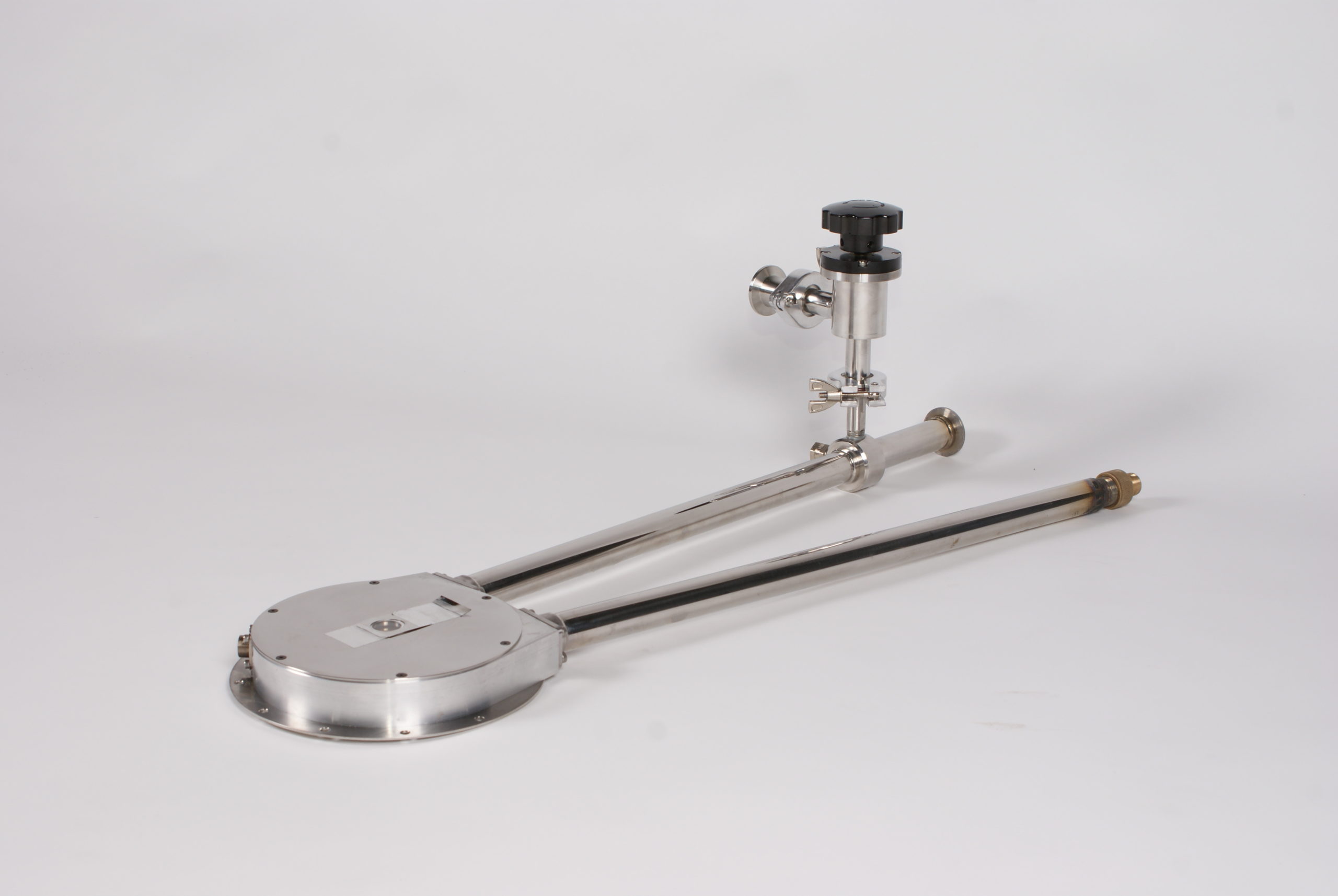

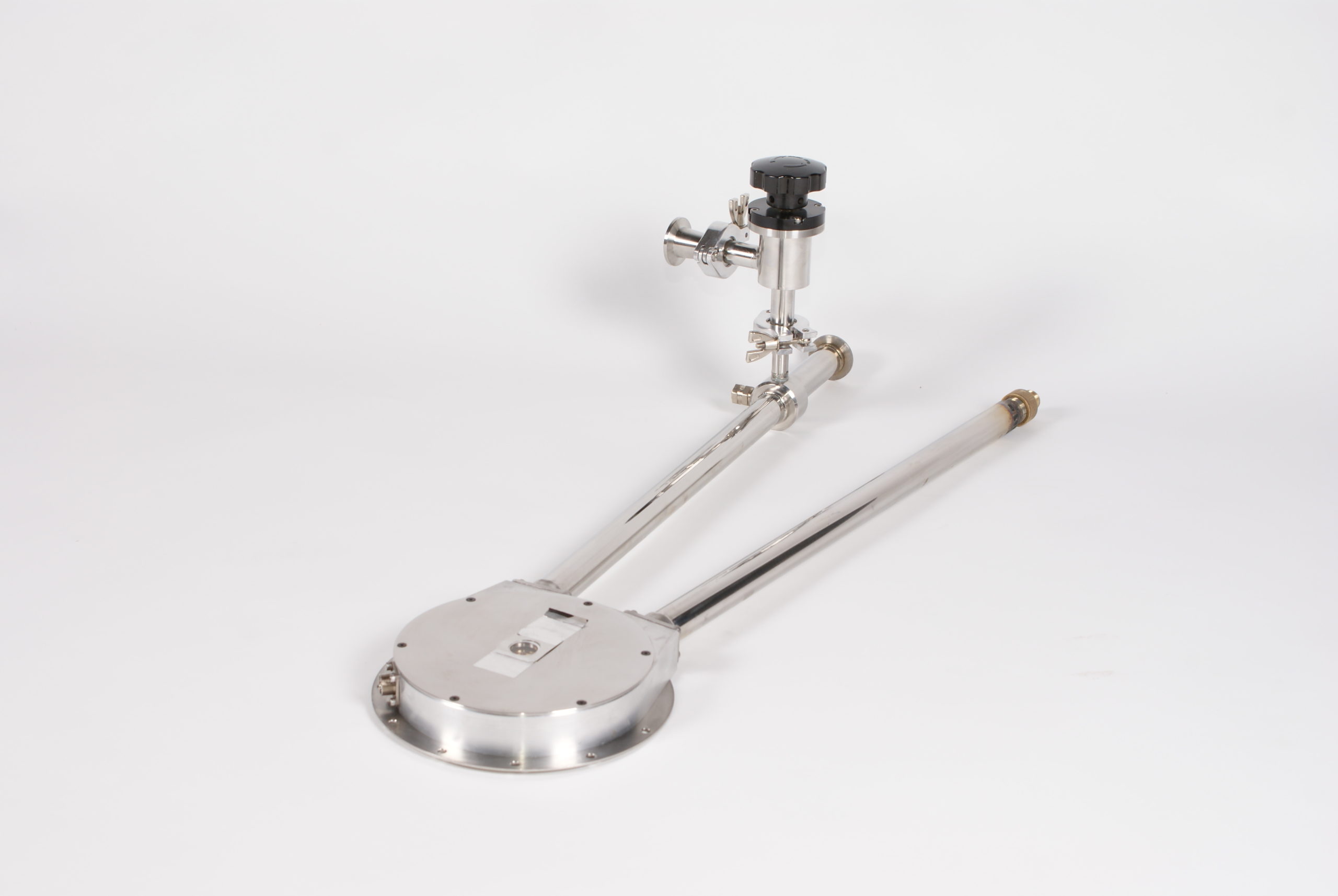

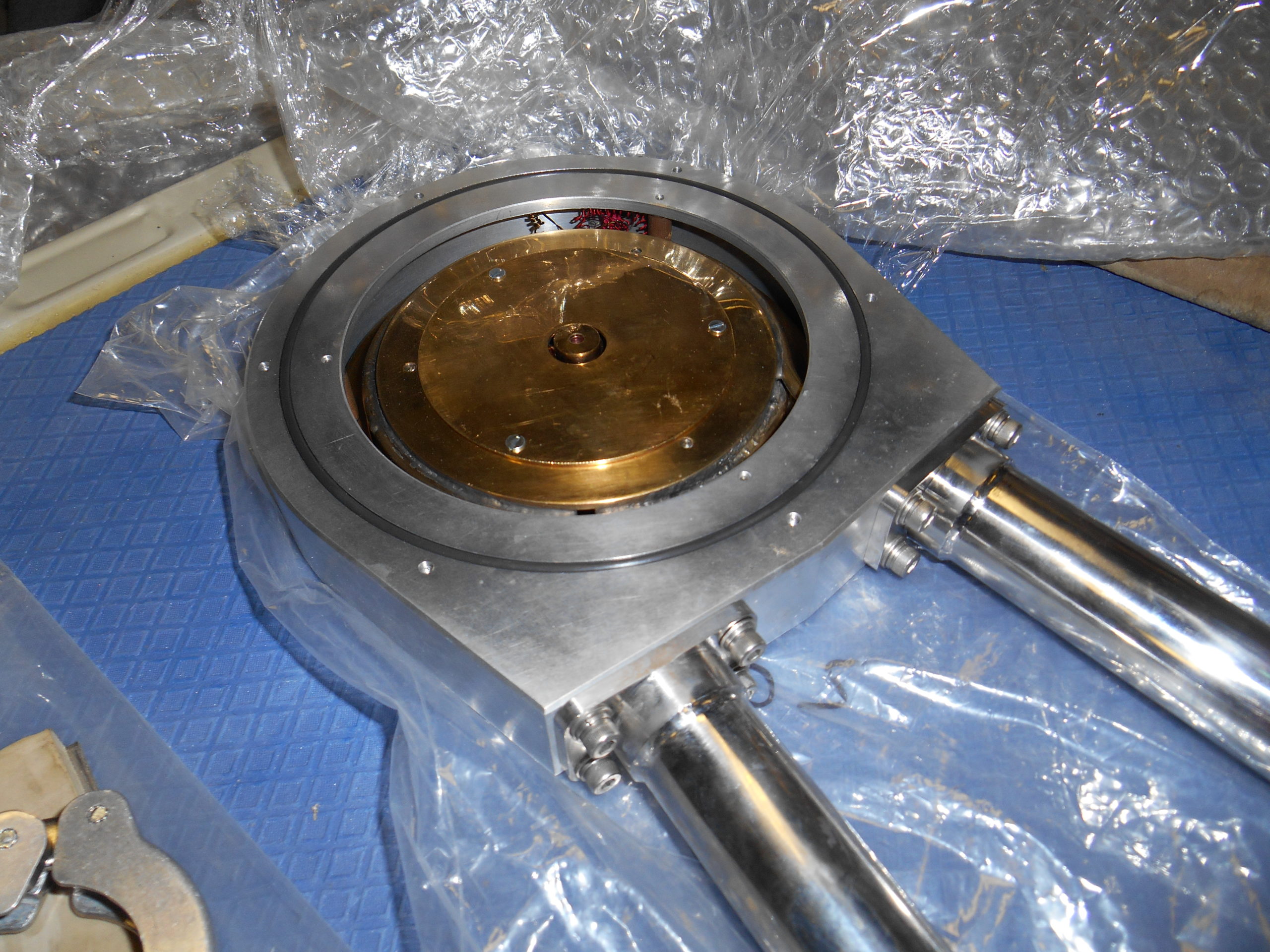

В отличие от обычных проточных криостатов, LHF-11x-OPTITAB имеет плоскую оптическую головку малой высоты (обычно не более 3 см) для размещения на предметном столике микроскопа, специальный держатель образца, расположенный максимально близко к верхнему оптическому окну (обычно расстояние от внешней поверхности оптического окна до образца составляет 4-5 мм) для работы с объективами с малой рабочей дистанцией, только одно или два оптических окна (второе – для проведения измерений на пропускание, если они необходимы), специальную систему устранения термического дрейфа образца вдоль осей X и Y (для возможности проведения автоматизированных измерений во всем диапазоне температур без необходимости смещения объектива).

Такие криостаты могут работать в любом положении, однако стандартно они предназначены для установки в горизонтальной плоскости, поэтому доступно исполнение только с образцом в вакууме. Опционально доступна поставка комплекта подвижек для качания, перемещения криостата по осям X, Y, Z и вращения (как механических, так и моторизированных).

В остальном такие криостаты имеют все преимущества стандартных проточных криостатов: возможность работы при очень низких температурах (вплоть до 1.6К и ниже) при наличии соответствующей откачки, малые габариты и вес, низкий уровень вибраций (особенно в режиме Push, когда гелий подается в криостат за счет создания избыточного режима в сосуде Дьюара), возможность работы с температурами до ~2К в режиме Pull (когда гелий «вытягивается» в криостат за счет создания разреженного давления в капилляре при откачке насосом).

В большинстве случае, LHF-11x-OPTITAB может работать и с азотом в качестве хладагента, при этом минимальная температура составит 78 К без откачки паров и до 65К при откачке паров азота.

Имеется также опция подъема образца над плоскостью оптической криоголовки, что позволяет разместить образец, например, в центре магнитного поля постоянного, электрического либо невысокого сверхпроводящего магнита с отверстием комнатной температуры (RTB). Это может применяться при необходимости выполнения магнито-оптических исследований с использованием микроскопа.

Области применения

— оптические и микро-оптические эксперименты;

— электрические и электрооптические эксперименты;

— магнитооптический эксперименты;

— рамановская спектроскопия (спектроскопия комбинационного рассеивания);

— ИК-Фурье спектроскопия;

— DLTS (deep level transient spectroscopy, спектроскопия глубоких уровней);

— исследования теплоемкости.

Основные преимущества:

— низкий уровень вибраций (в зависимости от режима работы – от <1 до ~ 10 нм);

— малое рабочее расстояние от объектива до образца;

— система устранения температурного дрейфа образца по осям X и Y;

— оптическая головка малой толщины (обычно менее 3 см);

— длительное время автономной работы при наличии большого гелиевого Дьюара (при этом в зависимости от модели сосуда Дьюара может быть возможен подлив жидкого гелия в него без прекращения работы);

— возможность работы в широком диапазоне температур;

— малый вес и компактные размеры, отсутствие тяжелых модулей, что дает возможность легко перемещать криостат между лабораториями.

Дополнительное оборудование

— температурный контроллер;

— средства откачки вакуума и паров гелия: пластинчато-роторные (масляные) и спиральные насосы, турбомолекулярные откачные посты (в сухом и масляном исполнении); а также азотные ловушки;

— набор вакуумной арматуры для соединения с линией откачки;

— дополнительное оптическое и электрическое оборудование, необходимое для измерений заказчика;

— сосуды Дьюара гелиевые;

— измеритель потока гелия в линии;

— стенд для установки криостата.

Стандартная конфигурация криостата

— вакуумный корпус криостата;

— оптическая головка малой толщины;

— система устранения дрейфа образца;

— датчики температуры на теплообменнике и на держателе образца;

— управляющий нагреватель;

— откачной вакуумный сильфонный клапан KF16 либо KF25;

— аварийные клапаны сброса давления на вакуумной рубашке;

— 10-контактный вакуумный разъем для присоединения криостата к контроллеру температуры;

— переливное устройство для жидкого гелия (с ЭВТИ);

— игольчатый клапан на переливном устройстве для контроля потока гелия;

— порт откачки паров из пространства образца с фланцем стандарта KF;

— сорбционный насос.

Доступные опции

— провода различной конфигурации (витая пара, коаксиальные, оптоволокно), проведенные от держателя образца до вакуумно-плотного разъема, установленного на инструментальной юбке криостата;

— дополнительные датчики температуры, устанавливаемые на держатель образца и/или сам образец;

— повышение максимальной температуры криостата до 500 К;

— установка оптических окон из любого материала в зависимости от требований заказчика;

— изготовление держателей образца согласно требованиям заказчика;

— проектирование пространства образца, конфигурации оконного блока и т.п. под конкретный эксперимент;

— поставка всевозможных систем для XYZ-перемещения, наклона, вращения криостата (механических, моторизированных или пьезо в зависимости от требований точности и диапазона перемещений);

— комплект для подъема образца над плоскостью оптической криоголовки, что позволяет разместить образец в магнитном поле;

— система качания образца внутри криостата для размещения и подстройки наклона сложных образцов;

— добавление электрических разъемов под задачи Заказчика.
