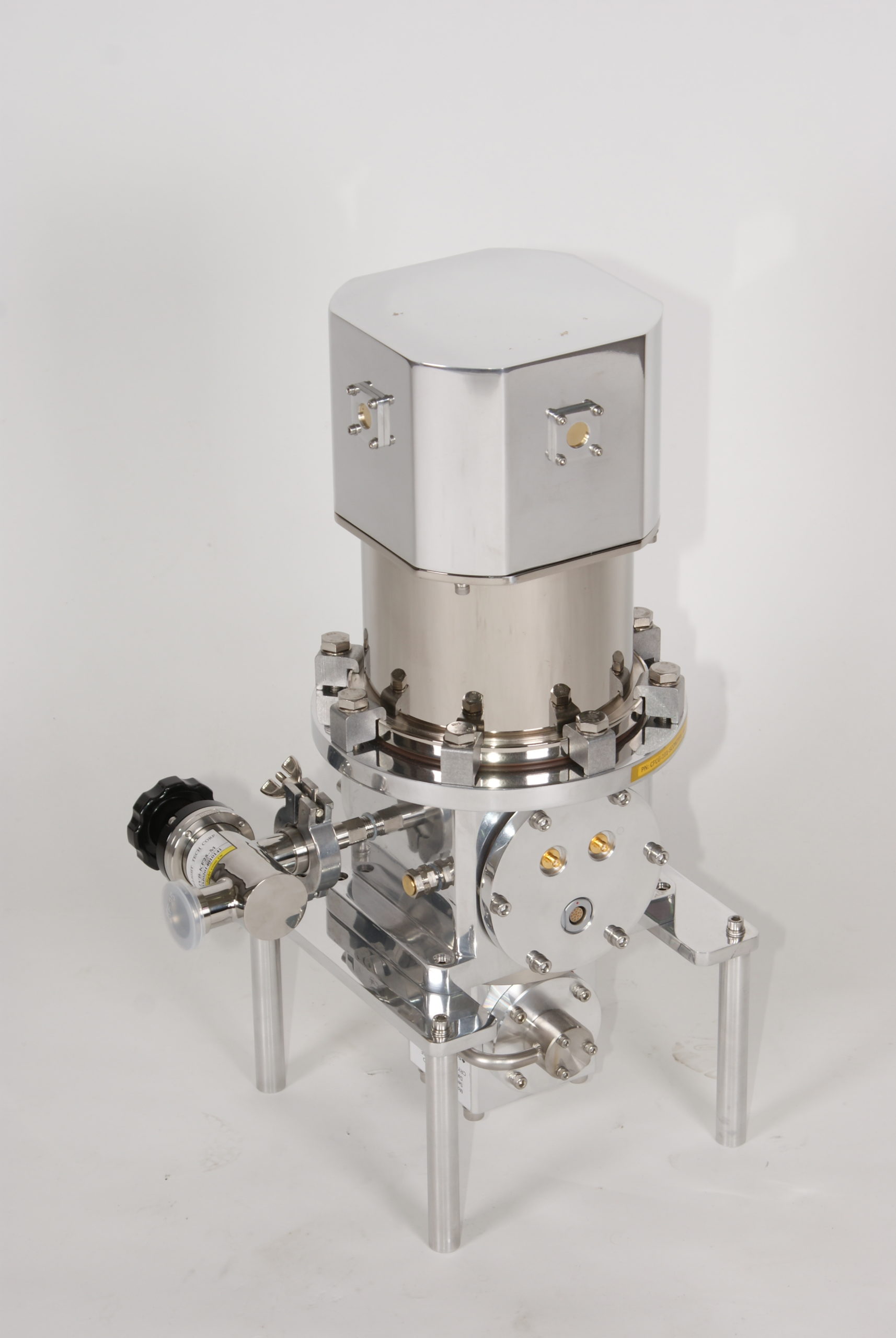

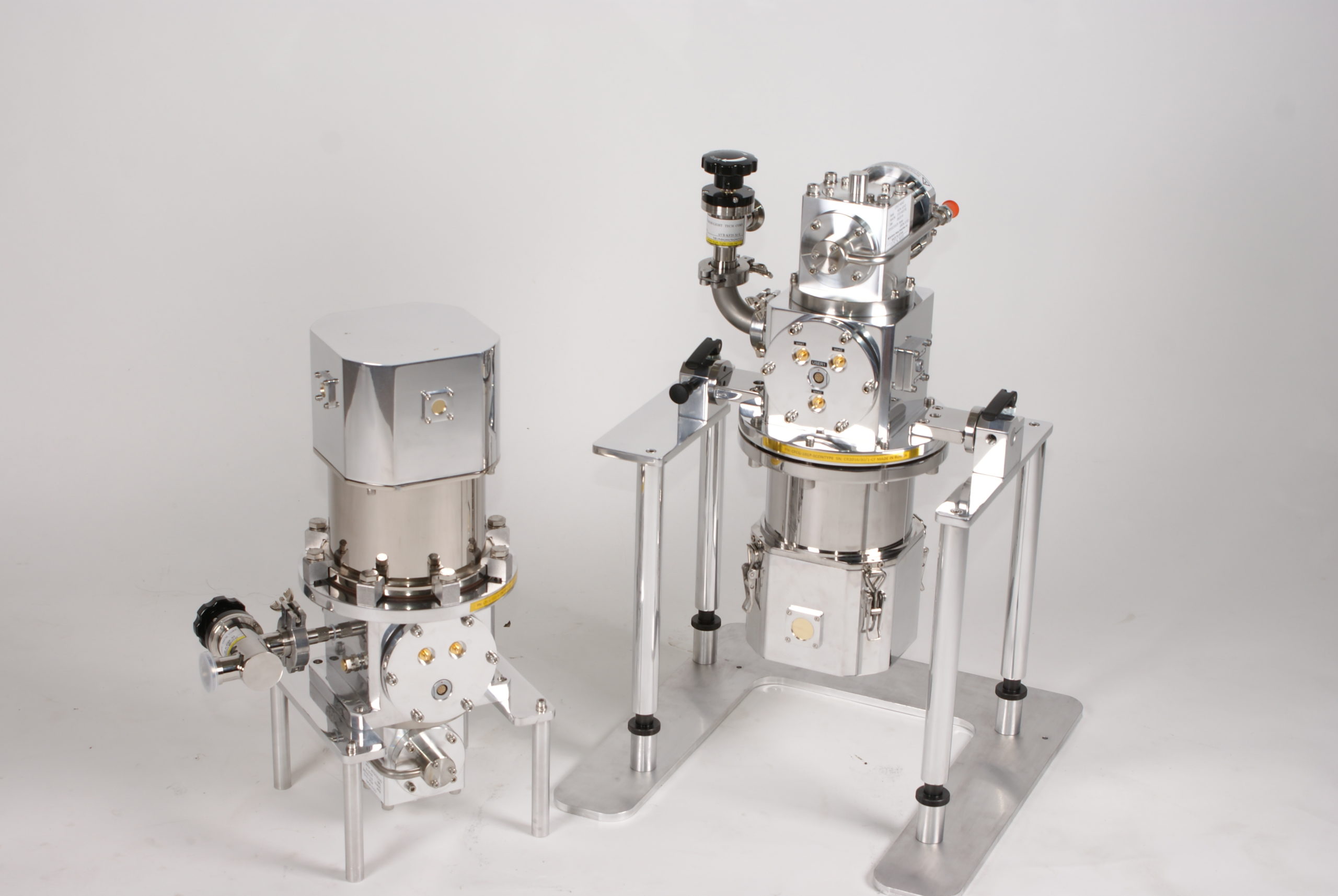

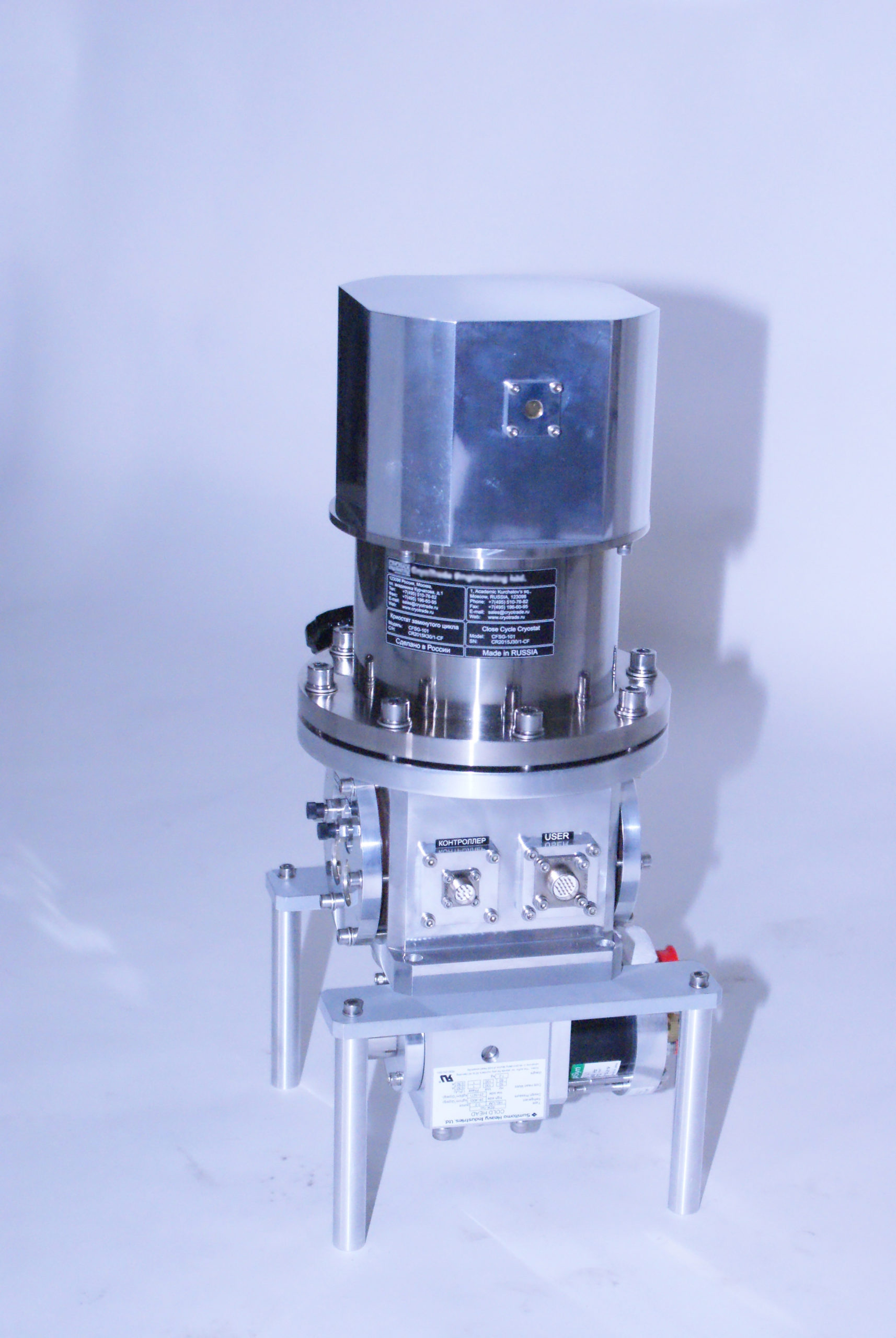

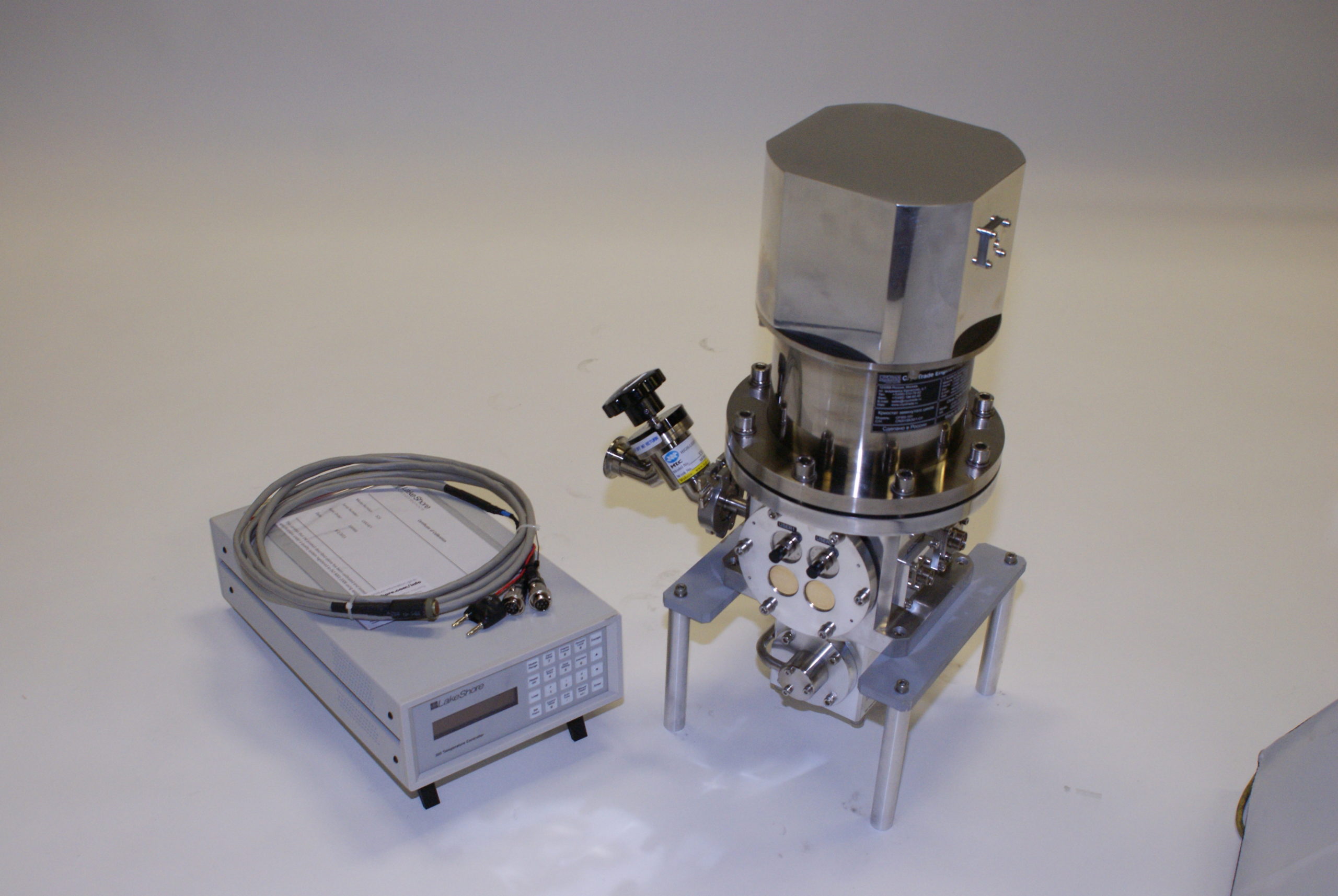

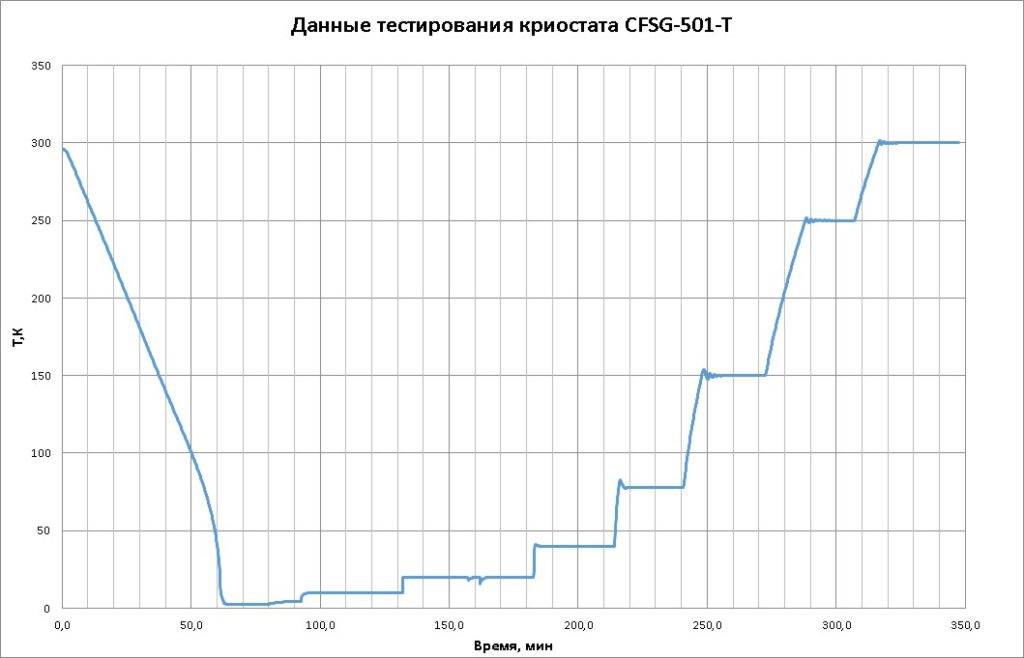

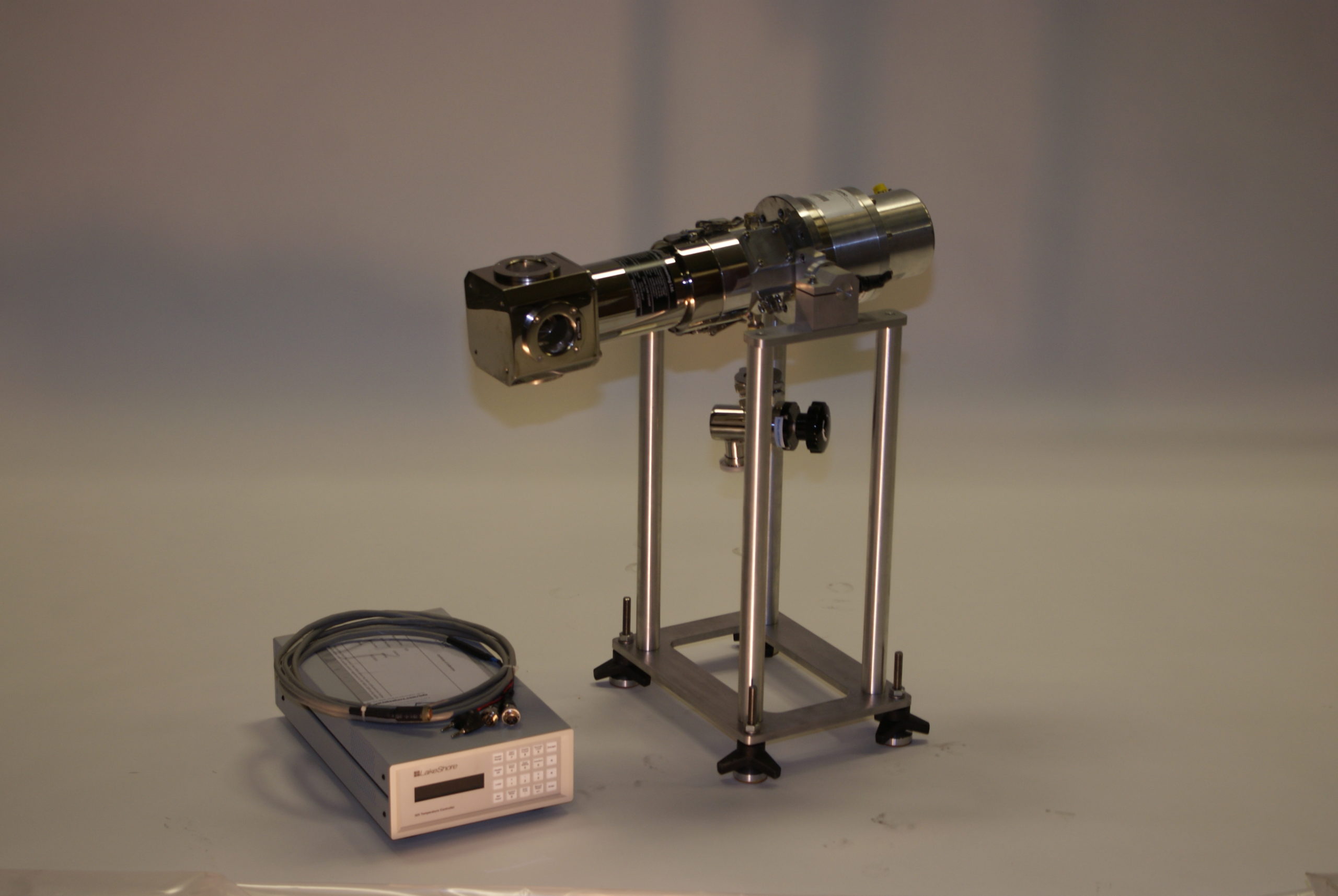

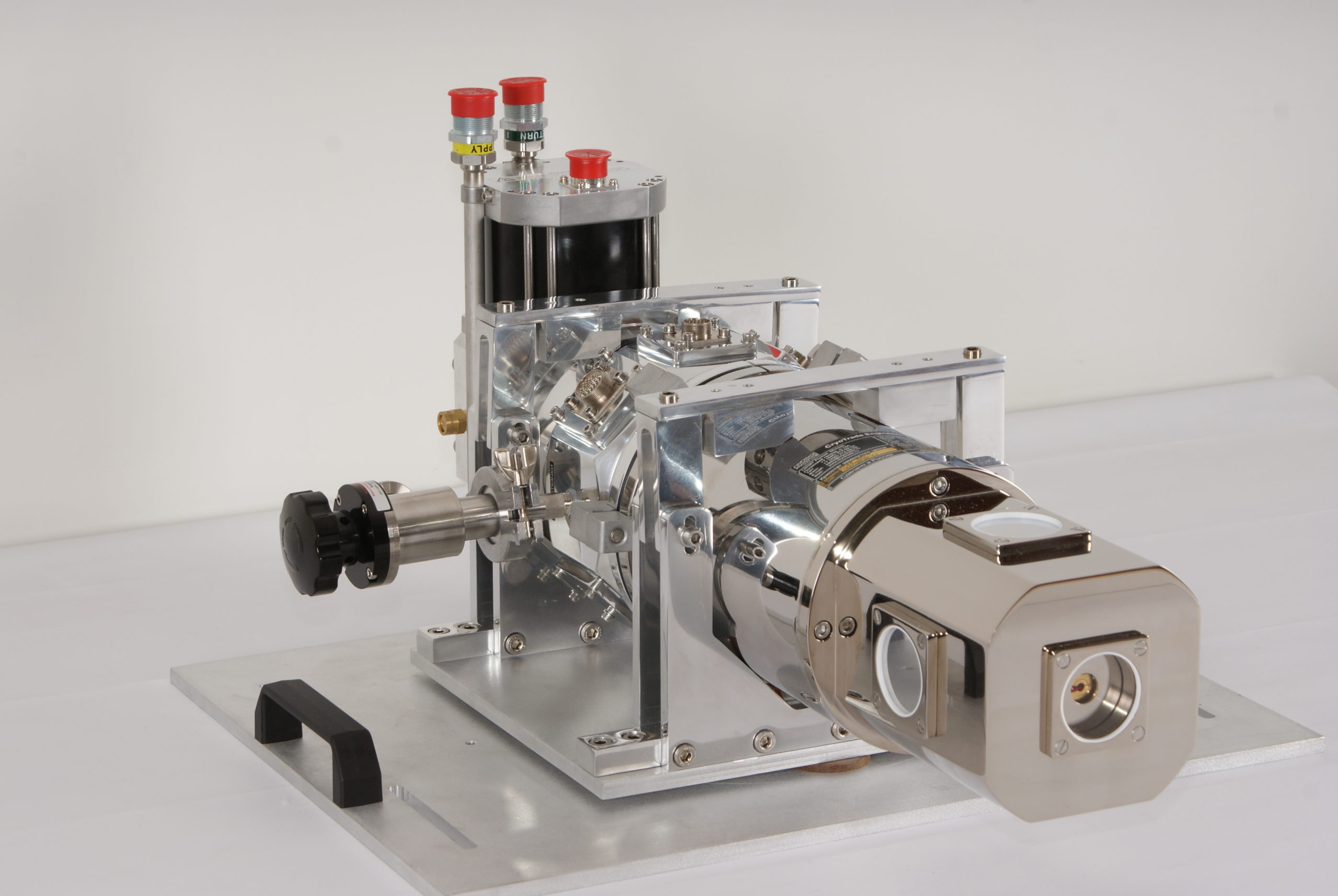

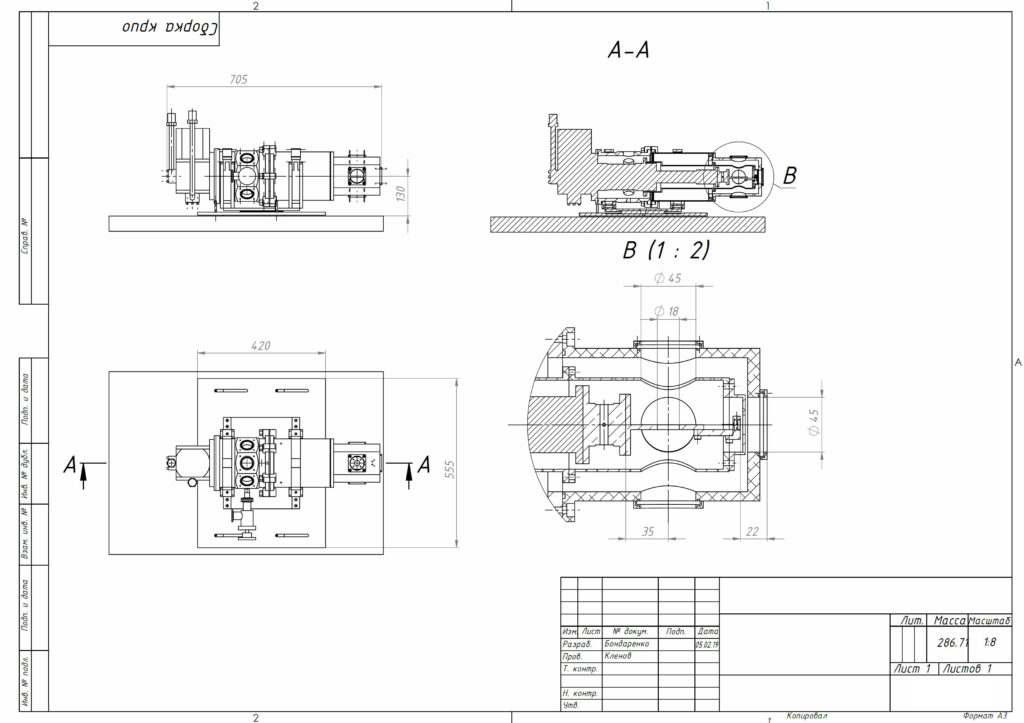

Криостат замкнутого цикла оптический CFx-x11 (Tmin – от 3 до 20 К)

Краткое описание

Криостаты моделей CFx-x11 производства ООО «Криогенные приборы» – это наиболее простые и бюджетные оптические криостаты. Они обеспечивает пользователю возможность термостатирования образца в диапазоне температур от 3…20 К (в зависимости от используемого криорефрижератора) до 325 К (опционально — до 500 / 800 К). Образец при этом находится в вакууме. Замкнутый цикл работы позволяет полностью отказаться от жидких хладагентов (азота и гелия).

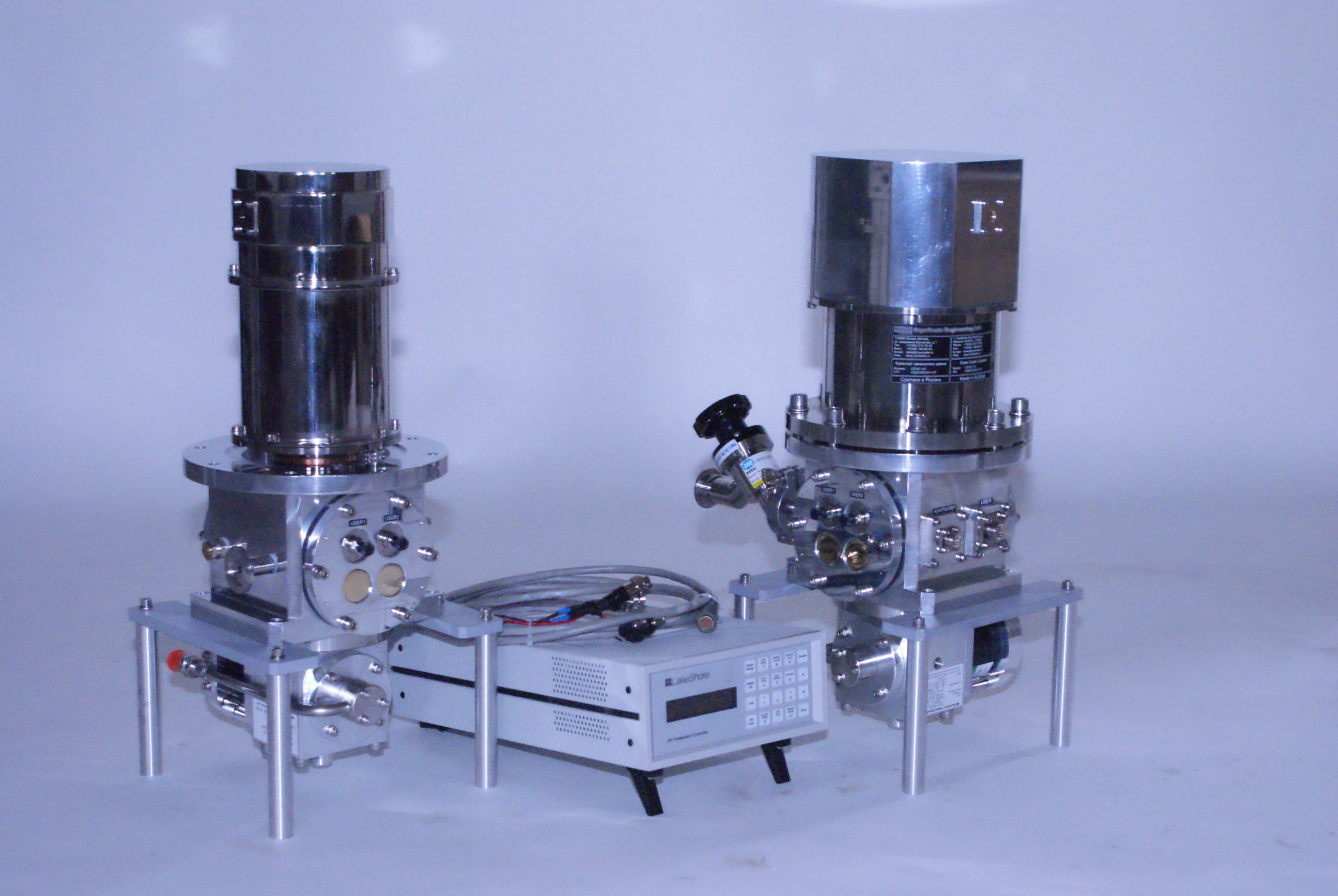

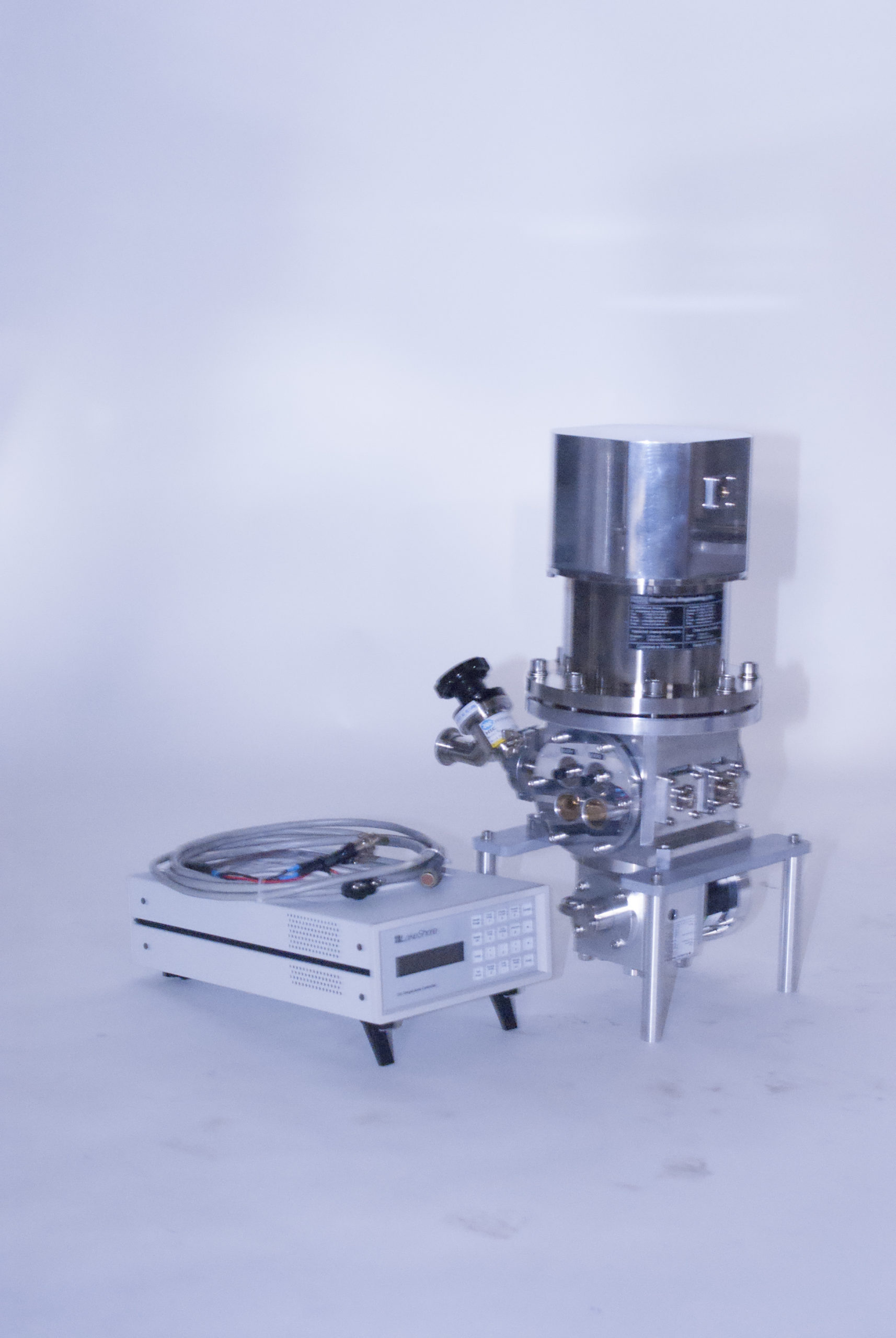

Из дополнительного оборудования для работы криостата требуется только контроллер температуры и вакуумный насос (пластинчато-роторный или спиральный, либо турбомолекулярный откачной пост).

Оптический доступ в стандартном исполнении к образцу возможен по двум взаимно-перпендикулярным осям. Опционально доступна возможность установки дополнительного окна в торец криостата, либо разработка оконного блока полностью под задачи пользователя.

Данная модель криостата не имеет никаких средств подавления вибраций – они передаются на образец напрямую от криорефрижератора, и в зависимости от используемой модели ориентировочная величина вибраций на образце составляет от 20 до 200 мкм.

Области применения

— оптика;

— электро- и магнитно-оптические эксперименты;

— рамановская спектроскопия (спектроскопия комбинационного рассеивания);

— ИК-Фурье спектроскопия;

— DLTS (deep level transient spectroscopy, спектроскопия глубоких уровней);

— магнитно-оптический эффект Керра.

Основные преимущества

— наименьшая стоимость среди всех типов оптических криостатов;

— легкая и простая конструкция, с возможностью модификации в будущем;

— возможность установить окна большого диаметра;

— широкие возможности кастомизации;

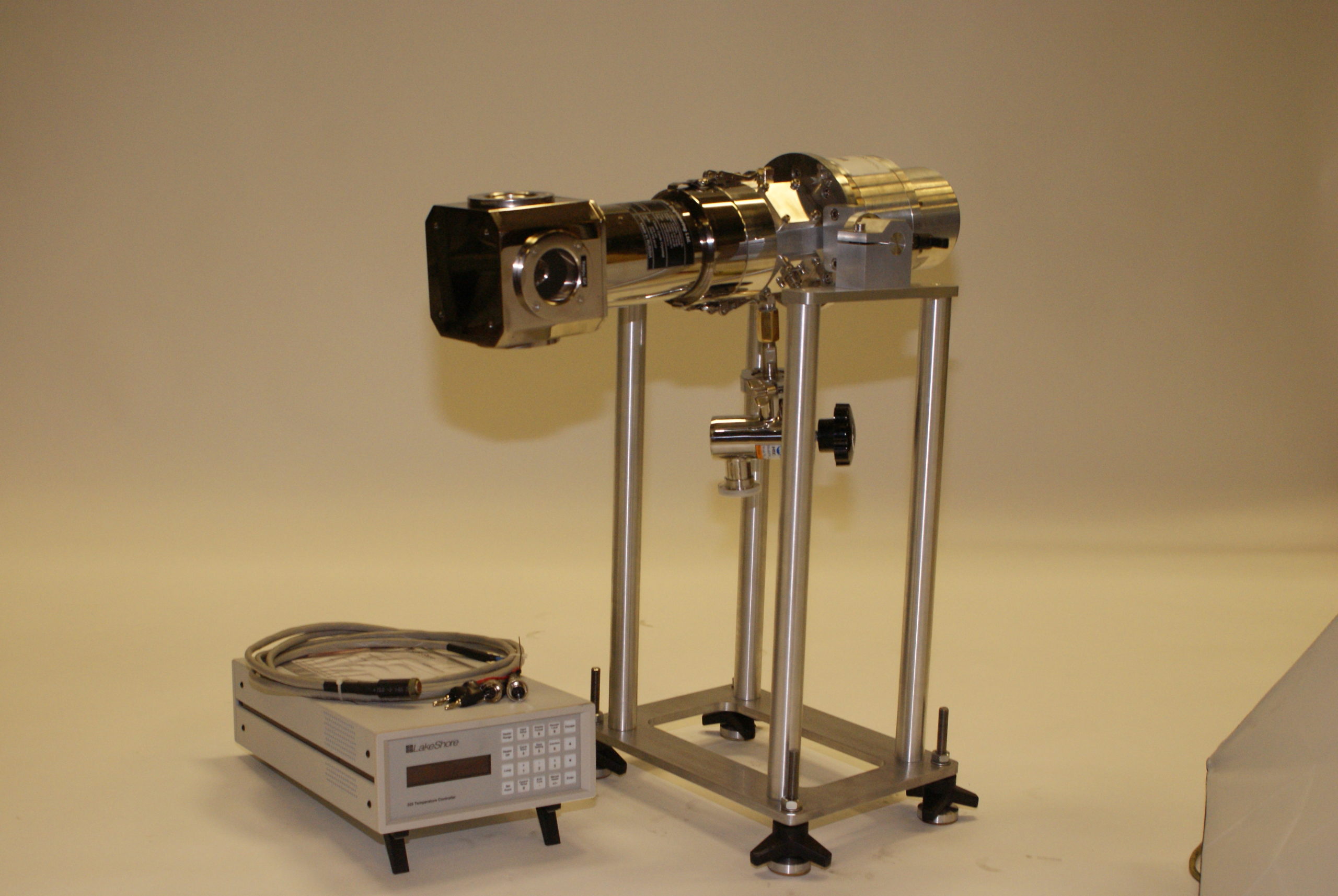

— возможность работы в любом положении.

Комплект поставки

— Криостат;

— Гелиевый компрессор;

— Шланги гелиевые от компрессора к криостату (стандартная длина — 3 метра, зависит от модели используемого рефрижератора);

— Электрический провод от компрессора к криостату (длина совпадает с длиной гелиевых линий).

Дополнительное оборудование

— температурные контроллер и/или монитор;

— средства откачки вакуума: пластинчато-роторные (масляные) и спиральные насосы, турбомолекулярные откачные посты (в сухом и масляном исполнении); а также азотные ловушки;

— набор вакуумной арматуры для соединения с линией откачки;

— дополнительное оптическое оборудование, необходимое для измерений заказчика;

— водяные чиллеры для устранения необходимости в подключении к водопроводу для охлаждения компрессора;

— гелиевые линии и электрический провод увеличенной длины (до 20 метров).

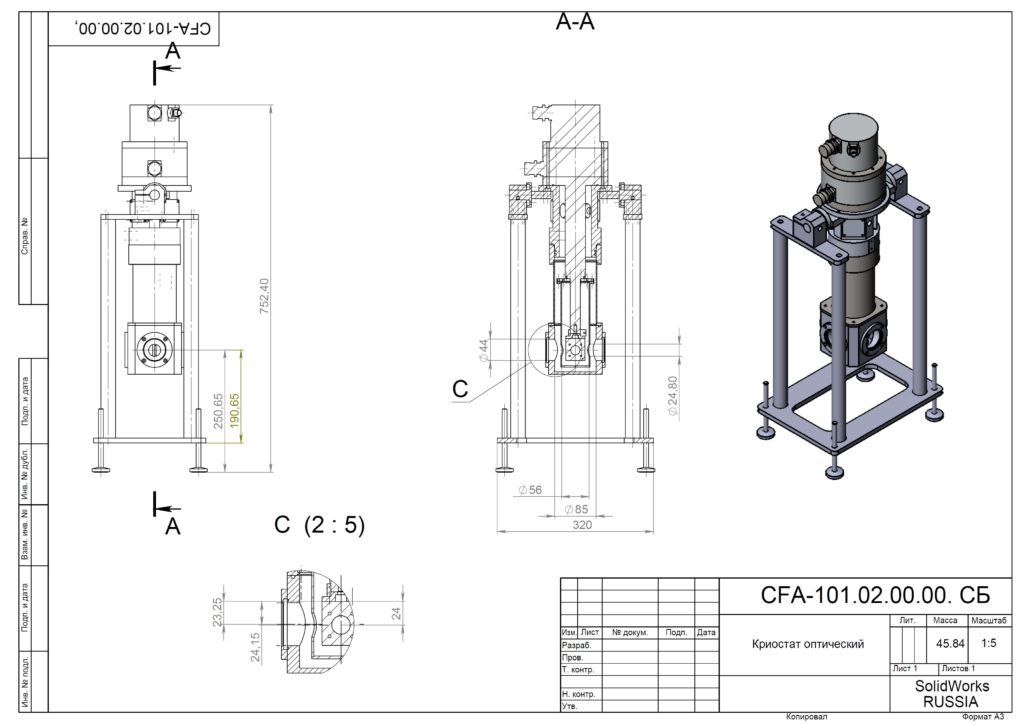

Стандартная конфигурация криостата

— вакуумный корпус с 4 оптическими портами для установки окон, расположенными со сдвигом 90°;

— радиационный экран (ИК-экран) из полированного алюминия с зеркальным покрытием для снижения тепловой нагрузки, с 4-мя оптическими портами на оптических осях криостата, F=1.0;

— 4 оптических окна из плавленого кварца марки КУ-1 диаметром на просвет не менее 40 мм;

— 4 заглушки для установки в оптические порты;

— инструментальная юбка криостата с установленным на ней откачным вакуумным сильфонным клапаном, аварийным клапаном сброса давлением, 10-контактным вакуумным разъемом для присоединения криостата к контроллеру температуры и свободными портами для установки разъемов для нужд заказчика;

— сорбционный насос, установленный на первой ступени криорефрижератора;

— суппорт держателя образца из бескислородной меди с управляющим нагревателем и датчиком температуры;

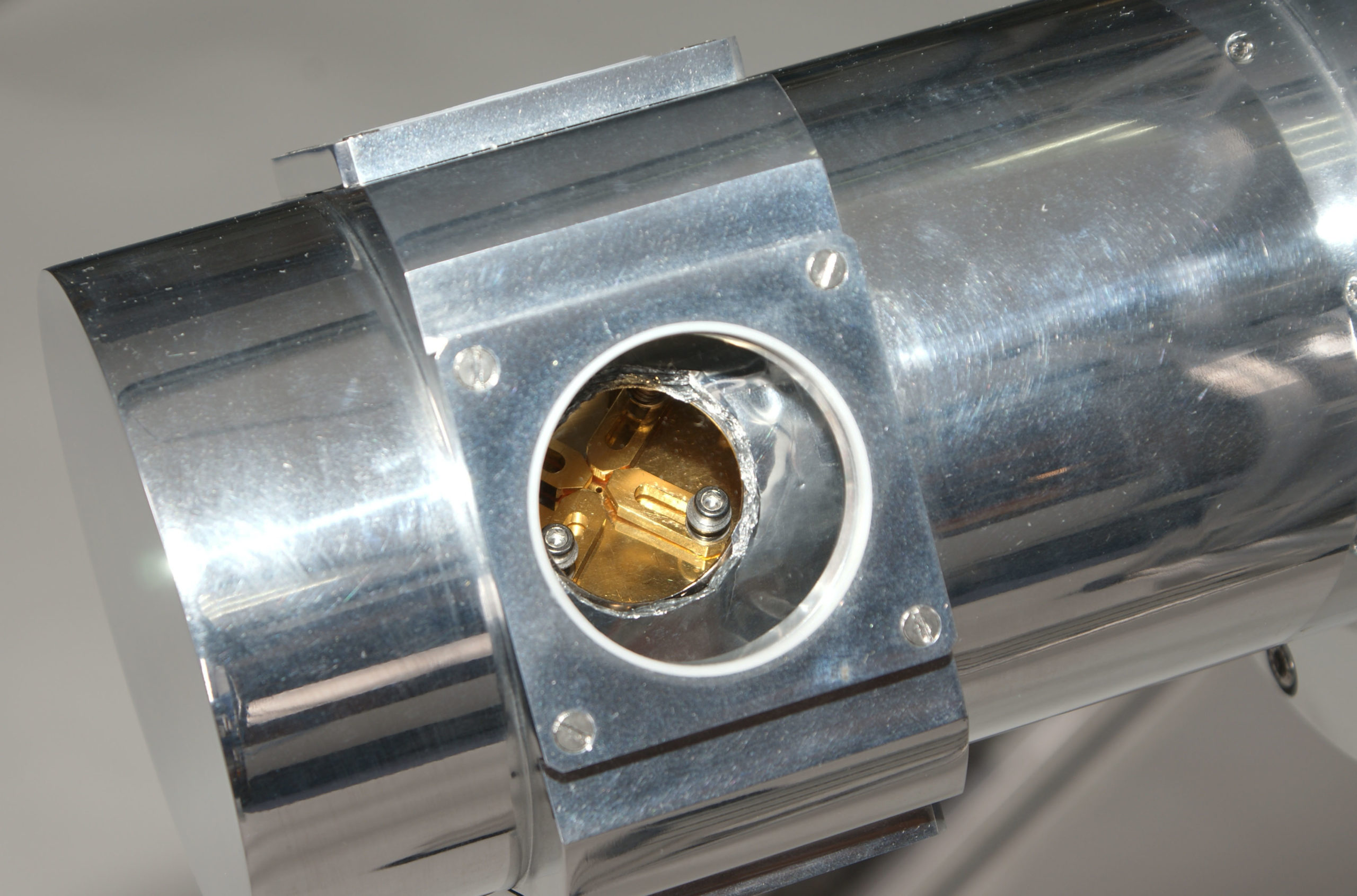

— держатель образца из бескислородной меди, позолоченный, оптический;

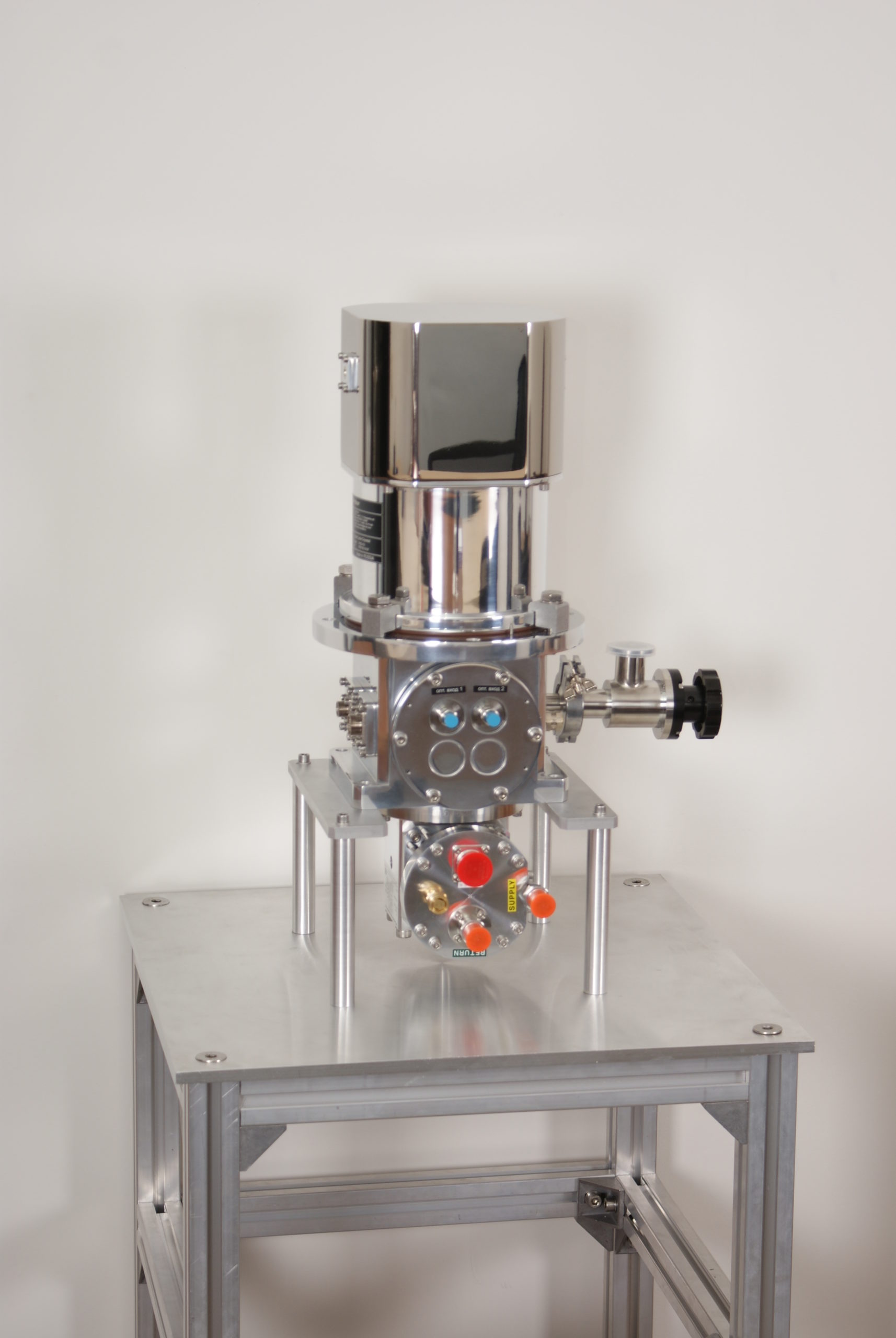

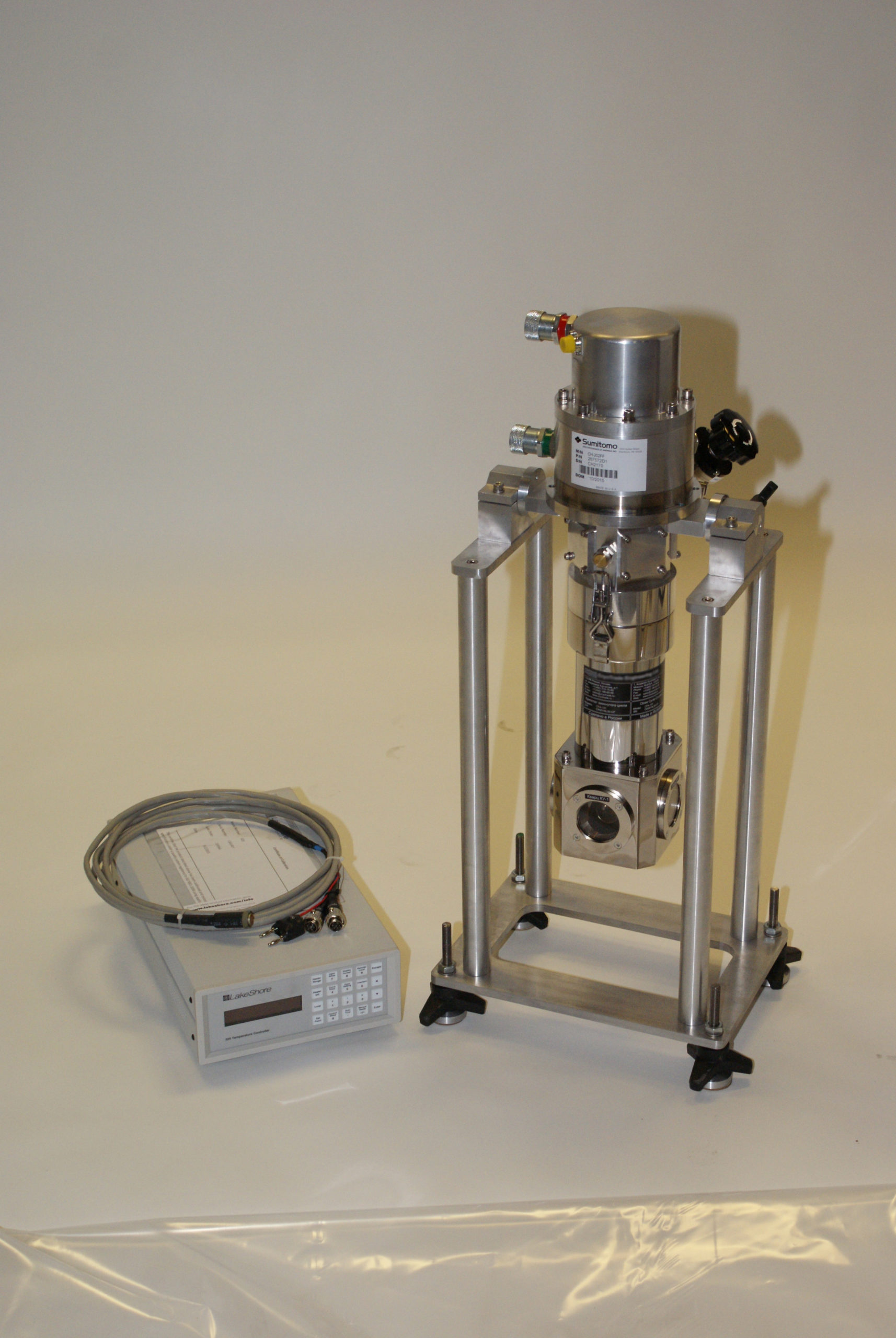

— суппорт криостата для его вертикальной установки.

Доступные опции

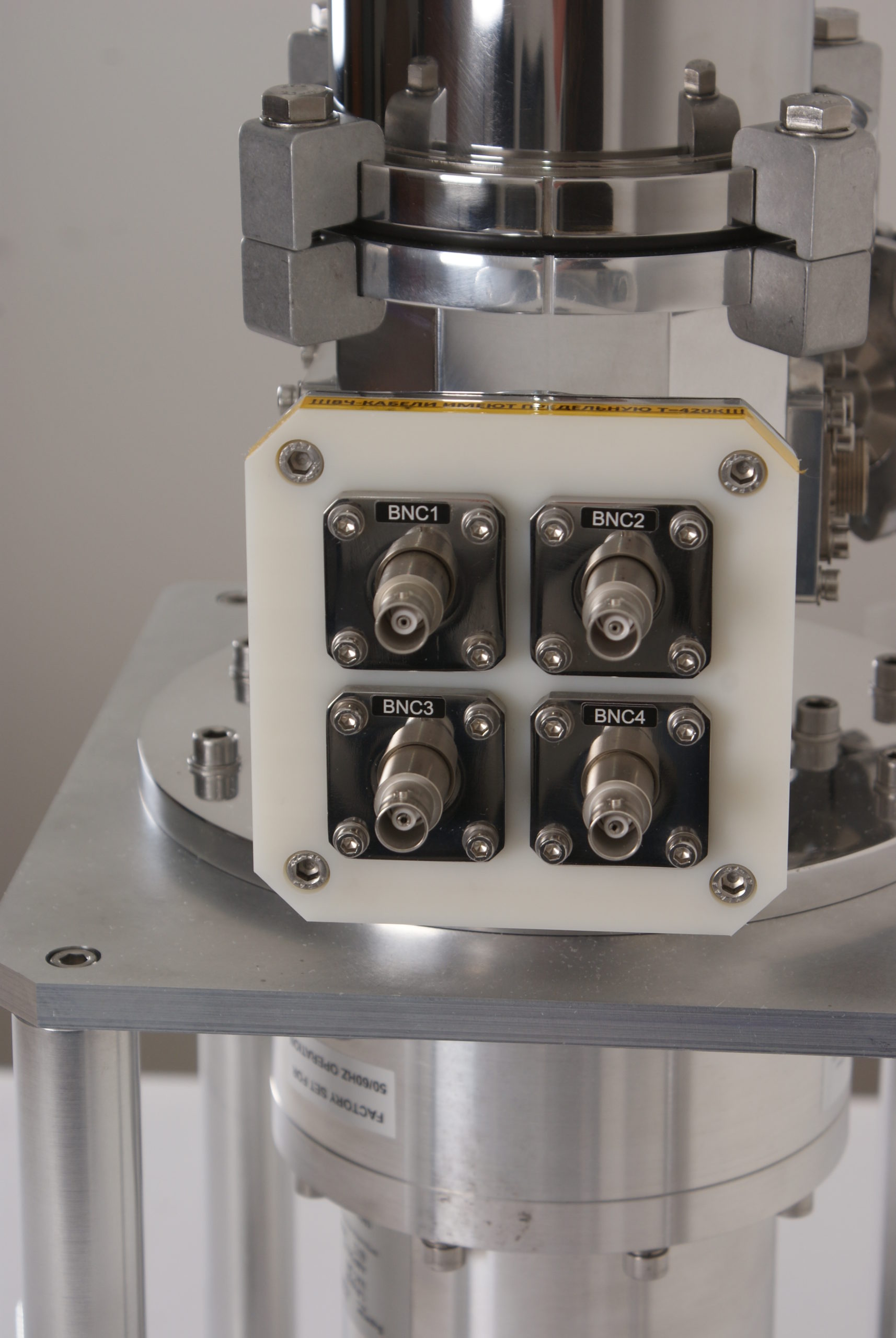

— провода различной конфигурации (витая пара, коаксиальные, оптоволокно), проведенные от держателя образца до инструментальной юбки криостата и соединенные с вакуумно-плотным разъемом, установленным в свободный порт;

— дополнительные датчики температуры, устанавливаемые на держатель образца и/или сам образец;

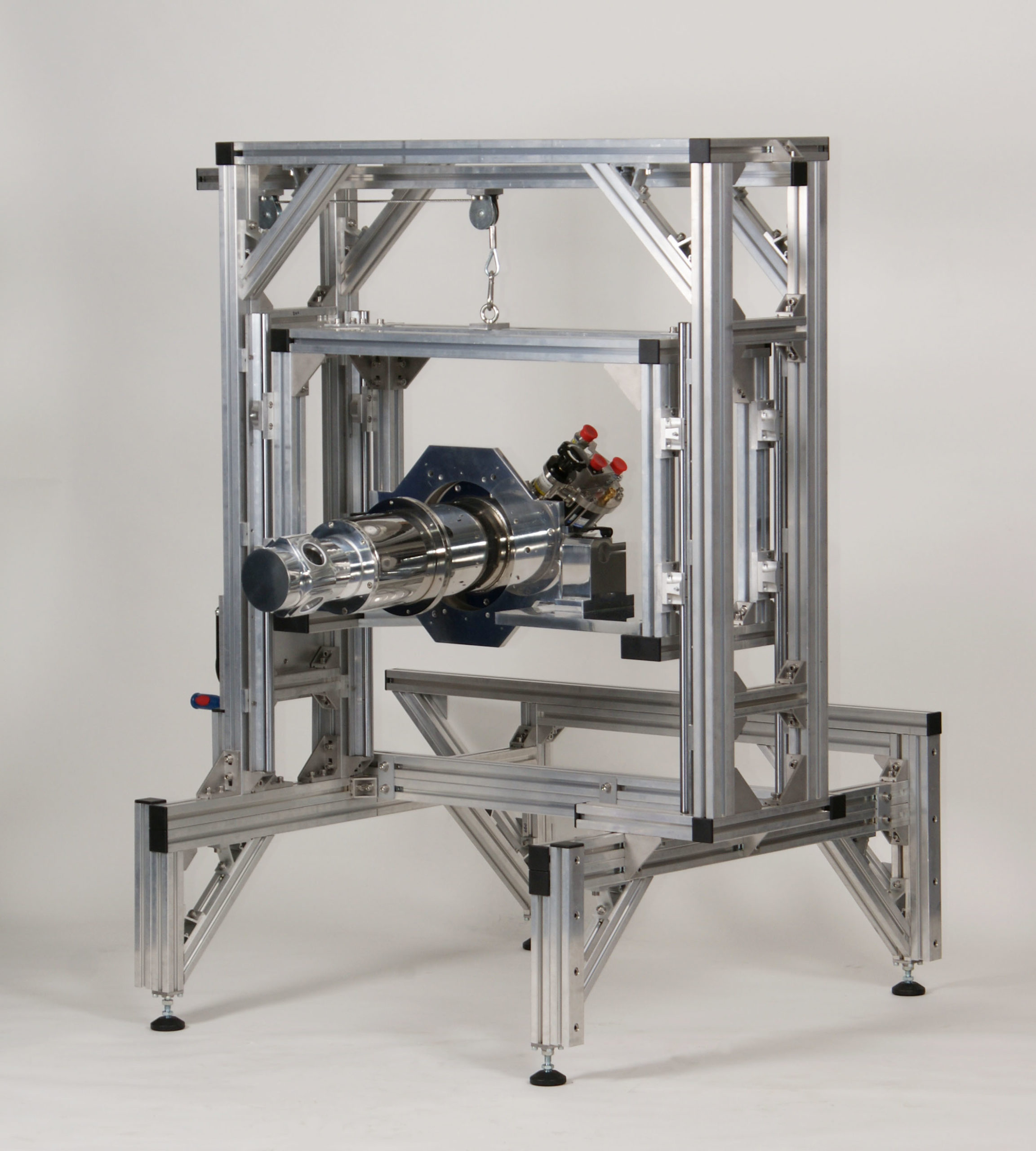

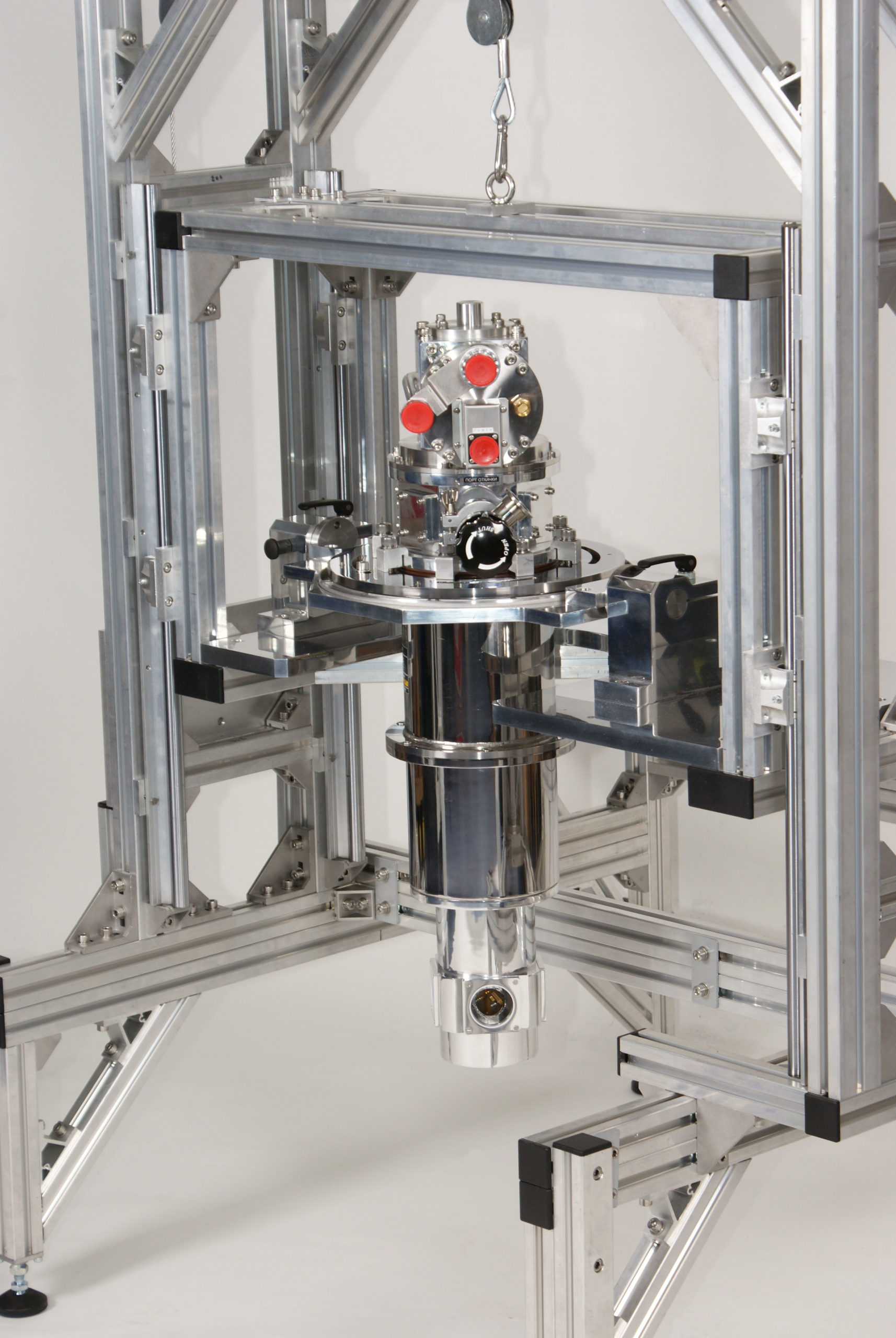

— суппорт криостата для его вертикальной установки с возможностью поворота в горизонтальное положение для удобной смены образца;

— изменение материалов радиационного экрана и вакуумного корпуса для специальных применений (например, рентген, нейтронография и т.п.);

— ступень 500 К (может повысить базовую температуру криостата на 1-2 К);

— ступень 800 К (повышает базовую температуру криостата на 1-4 К);

— замена материала окон на любой другой в зависимости от требований заказчика;

— изготовление держателей образца согласно требованиям заказчика;

— изменение размеров пространства образца, конфигурации оконного блока и т.п. для специальных применений (для использования совместно с магнитами; для больших образцов и т.п.);

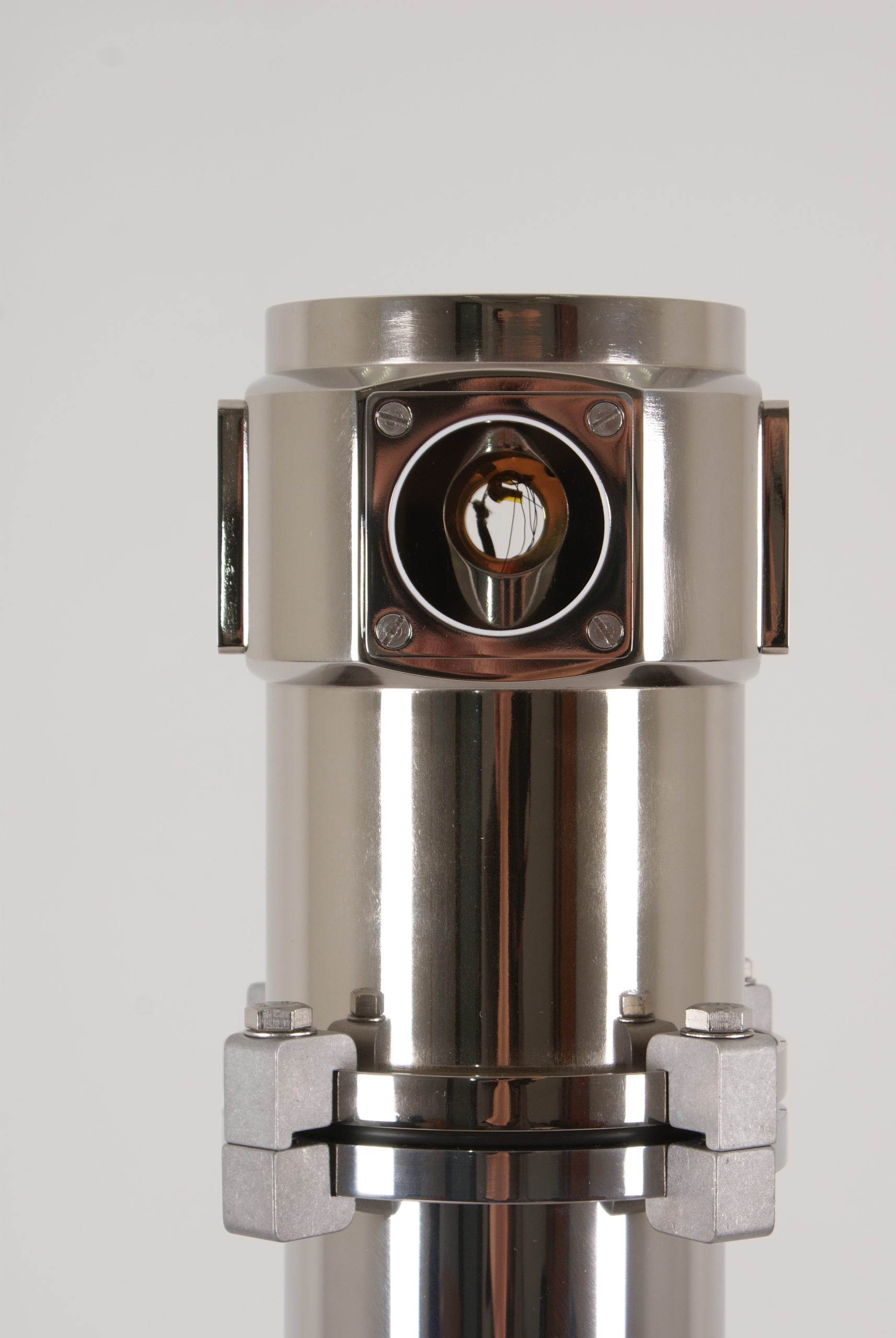

— установка оптического окна в торец криостата.

Технические характеристики
