    Заливной гелиевый оптический криостат LH-120-BOL (T – от 2 до 4.2 К)

    Заливной гелиевый оптический криостат марки LH-120-BOL производства ООО «Криогенные приборы» предназначен для проведения криостатирования образцов при температурах 4.2 К и ниже. Этот криостат не имеет средств контроля температуры (управляющего нагревателя), температура может изменяться только за счет откачки паров гелия, поэтому он не подходит для исследования образцов в переменной температуре. Основная область применения — для охлаждения детекторов на инфракрасный и терагерцовый диапазоны, поскольку на холодной плите достаточно места для расположения коллимирующей оптики (например, конуса Винстона) и холодного низкошумящего усилителя.

      • Описание
      • Характеристики
      • Доставка и оплата
      Описание

      Краткое описание

      Заливной гелиевый оптический криостат марки LH-120-BOL производства ООО «Криогенные приборы» предназначен для проведения криостатирования образцов при температурах 4.2 К и ниже. Этот криостат не имеет средств контроля температуры (управляющего нагревателя), температура может изменяться только за счет откачки паров гелия, поэтому он не подходит для исследования образцов в переменной температуре. Основная область применения — для охлаждения детекторов на инфракрасный и терагерцовый диапазоны, поскольку на холодной плите достаточно места для расположения коллимирующей оптики (например, конуса Винстона) и холодного низкошумящего усилителя.

      Важнейшими преимуществами этой модели являются: большой диаметр холодной плиты (до нескольких десятков сантиметров), длительное время работы на одной заливке (до 58 часов при заливке 1.3 л жидкого гелия и закрытых окнах), полное отсутствие вибраций, возможность оперативной установки на оптический стол, низкая цена (это самый дешевый гелиевый криостат на Российском рынке) и малый вес (9 кг).

      В криостате установлен азотный экран (дополнительный гелиевый экран доступен – по запросу). Криостат может быть оснащен оптическими окнами (до 8 штук), электрическими вводами (многоштырьковые, BNC и SMA разъемы) а также датчиком температуры. Резьбовые отверстия на холодной плите могут быть выполнены по заранее согласованной схеме. Гелиевая заливная горловина криостата оснащена резьбой для возможности подключения вакуумного насоса.



      Области применения

      — Охлаждение детекторов на дальний и средний ИК диапазон (болометры, фотоэлектрические детекторы и др.)

      — Оптические исследования

      — Электро-оптические исследования

      — Исследования материалов

      — Исследование и тестирование электронных компонентов и сборок



      Основные преимущества

      — наиболее низкие вибрации среди всех стандартных криостатов (<1 нм);

      — низкий расход жидкого гелия (до 25 мл/ч при закрытых окнах на радиационном экране);

      — широкие возможности кастомизации пространства для образца и холодная плита большого диаметра;

      — малый вес и компактные размеры;

      — низкая цена.



      Дополнительное оборудование

      — температурный монитор;

      — средства откачки вакуума и паров гелия: пластинчато-роторные (масляные) и спиральные насосы, турбомолекулярные откачные посты (в сухом и масляном исполнении);

      — набор вакуумной арматуры для соединения с линией откачки;

      — дополнительное оптическое и электрическое оборудование, необходимое для измерений заказчика;

      — сосуды Дьюара гелиевые и азотные;

      — переливные устройства (обычные и с ЭВТИ для жидкого азота; с ЭВТИ для жидкого гелия);

      — оптические детекторы различных диапазонов, криогенные малошумящие усилители и т.п.



      Стандартная конфигурация криостата

      — резервуар для жидкого гелия;

      — резервуар для жидкого азота (при наличии азотной рубашки);

      — вакуумный корпус криостата;

      — датчик температуры на держателе образца;

      — откачной вакуумный сильфонный клапан KF25;

      — аварийный клапан сброса давления на вакуумной рубашке;

      — 10-контактный вакуумный разъем для присоединения криостата к монитору температуры;

      — порт откачки паров из пространства образца с резьбовым фланцем либо фланцем стандарта KF;

      — два резервных порта для установки пользовательских разъемов;

      — одно оптическое окно из HDPE.



      Доступные опции

      — провода различной конфигурации (витая пара, коаксиальные, оптоволокно), проведенные от держателя образца до вакуумно-плотного разъема, установленного на верхнем фланце криостата;

      — дополнительные датчики температуры;

      — установка оптических окон из любого материала в зависимости от требований заказчика (полиэтилен, фторопласт-4 (тефлон), TPX, кремний, ZnSe, кристаллический кварц, сапфир и др.)

      — изготовление держателя образца согласно требованиям заказчика;

      — проектирование пространства образца, конфигурации оконного блока и т.п. для специальных применений (для использования совместно с магнитами; для больших образцов и т.п.);

      — для криостатов с образцом в парах гелия возможна поставка различных вставок и измерительного оборудования, подготовленного под проведение определенного эксперимента;

      — добавление электрических разъемов под задачи Заказчика (многоштырьковых, SMA, BNC и др.);

      — гелиевый экран;

      — дополнительные оптические окна (общее количество – не более 8 шт).



      Технические характеристики

      Тип криостата Заливной гелиевый криостат
      Рабочая температура без откачки паров гелия: 4.2 К

      при откачке паров гелия: <1.5..2 К (зависит от конфигурации криостата и мощности откачки)

      Объем азотной емкости 0.9 л
      Объем гелиевой емкости 1.3 л
      Время удержания на одной заправке без паразитной тепловой нагрузки От 8 (при двух окнах из HDPE) до 58 часов (при закрытых окнах на азотном ИК-экране)
      Оптический доступ От 1 до 8 окошек диаметром на просвет 19 мм
      Требуемый для запуска криостата уровень вакуума 10-3 Торр
      Время охлаждения криостата от комнатной до базовой температуры 9 минут (для предварительно захоложенного азотом гелиевого резервуара)
      Затраты гелия на охлаждение от комнатной до базовой температуры н/д
      Расход гелия при работе на температуре ~ 4.2 К От 25 до 250 мл/ч в зависимости от количества открытых оптических окон и паразитной тепловой нагрузки
      Вес криостата 9 кг

      Дополнительные данные

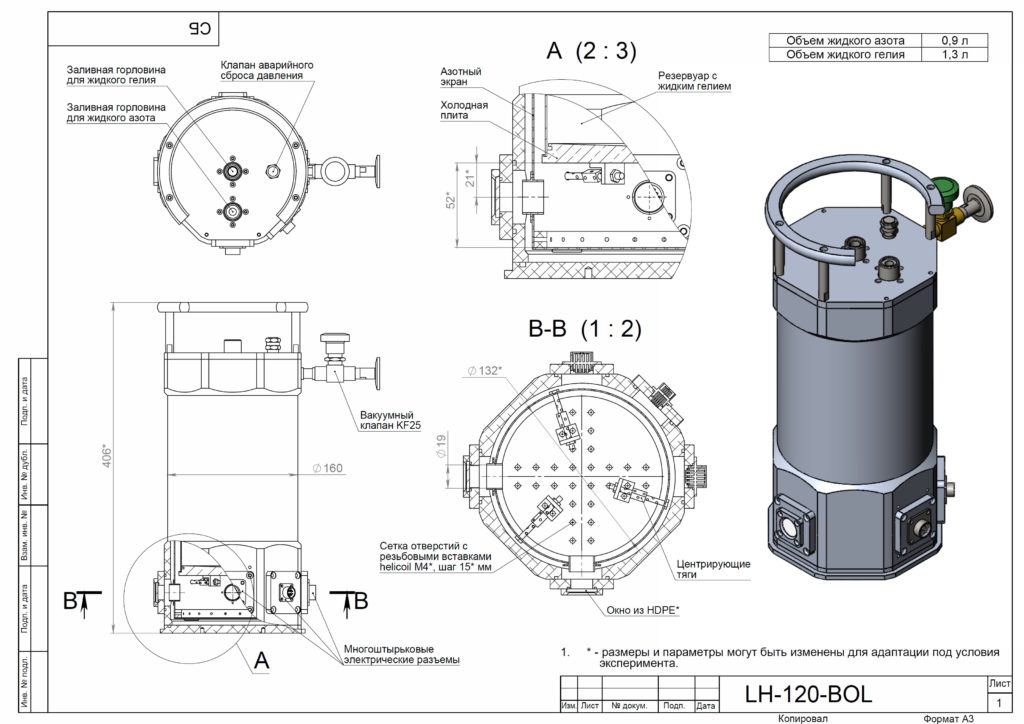

      LN-120-BOL (Сборка)

      Скачать PDF

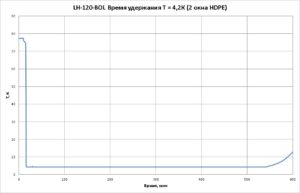

      Время удержания 4.2 К (LN-120-BOL)

      Характеристики
      Рабочая температура

      без откачки паров гелия: 4.2 К
      при откачке паров гелия: <1.5..2 К (зависит от конфигурации криостата и мощности откачки)

      Объем азотной емкости

      0.9 л

      Объем гелиевой емкости

      1.3 л

      Время удержания на одной заправке без паразитной тепловой нагрузки

      От 8 (при двух окнах из HDPE) до 58 часов (при закрытых окнах на азотном ИК-экране)

      Требуемый для запуска криостата уровень вакуума

      10-3 Торр

      Время охлаждения криостата от комнатной до базовой температуры

      9 минут (для предварительно захоложенного азотом гелиевого резервуара)

      Затраты гелия на охлаждение от комнатной до базовой температуры

      н/д

      Расход гелия при работе на температуре ~ 4.2 К

      От 25 до 250 мл/ч в зависимости от количества открытых оптических окон и паразитной тепловой нагрузки

      Вес криостата

      9 кг

      Доставка и оплата

      Доставка

      Доставка малогабаритных грузов по г.Москва и ближайшему Подмосковью осуществляется транспортом компании. Минимальная стоимость доставки по городу Москва транспортом компании составляет 700 рублей. Точную стоимость доставки с учетом массо- габаритных характеристик груза уточняйте у менеджеров компании. Доставка транспортом компании при наличии товара на складе компании происходит в течение 2-3 дней после заказа.

      Доставка по России осуществляется транспортными компаниями. Выбор транспортной компании может быть осуществлен исходя из пожеланий заказчика.

      Осуществляем отгрузку товаров в страны таможенного союза (Армения, Казахстан, Киргизия, Белоруссия), а также в другие страны ближнего и дальнего зарубежья.

      Оплата

      Оплата за товар осуществляется в рублях по безналичному расчету путем перечисления денежных средств на расчетный счет компании. Оплата производится на основании выставленного счета.

      Мы принимаем платежи в безналичной форме как от организаций, так и от физических лиц.

      В офисе компании возможна оплата пластиковой картой. При оплате пластиковой картой взымается дополнительная комиссия 2.5%.
